Acquista Fischer 520112 PM C 33-39 AL sw Morsetto centrale da Conrad

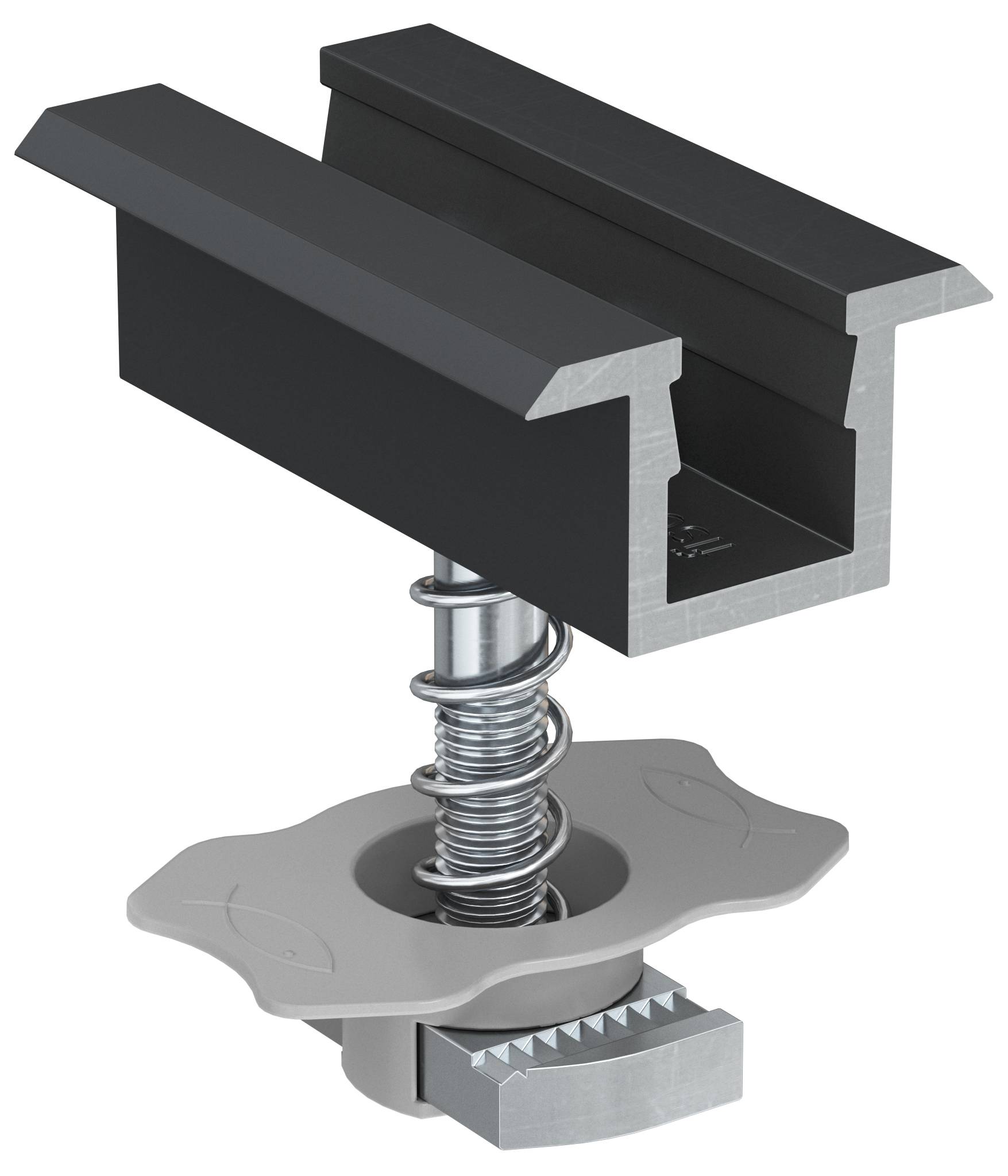

Vista esplosa di una morsa a molla con due mascelle in metallo nero, una molla elicoidale centrale e una piastra di regolazione grigia su sfondo bianco

Consegna entro Mar. 29 Set.

30 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero (Confezione 10 pz.)

Set(s)

Totale (30,32 € / Pezzo)

30,32 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto centrale fischer premontato PM C 33-39 AL nero

Premontata
Dado a martello con clip per un rapido inserimento nella guida
Molla integrata per facilitare il posizionamento del pannello fotovoltaico
Morsetto e dado in alluminio AW 6060 T66, vite in acciaio inox A2-70, clip in PA 6
Inserire la parte inferiore del morsetto centrale PM C nella scanalatura superiore della guida
Ruotare il morsetto centrale PM C premontato di 90° in senso orario
Fissare il modulo FV con una coppia di serraggio di circa 10 Nm sulla vite a esagono incassato (TCEI)
Adatto per:
Sistemi di tetti a funi con ganci
Sistemi di copertura in lamiera trapezoidale
Sistemi di copertura in lamiera ondulata
Strutture speciali
Con:
SolarLight
SolarMid
Tetto in lamiera SolarMetal
Tetto in lamiera SolarFlat

Dati tecnici

Coppia di installazione: 10 Nm
Spessore del modulo: Da 33 a 39 mm
Apertura chiave (interna 6 spigoli): 6 mm
Lunghezza vite: 40 mm

Tipo prodotto: Morsetto centrale

Peso: 70 g

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3028788 Fischer 520112 PM C 33-39 AL sw Morsetto centrale

Descrizione

PM C è il morsetto centrale preassemblato per moduli fotovoltaici con telaio in alluminio. Il morsetto PM C è disponibile in diverse varianti, a seconda dello spessore del pannello fotovoltaico. Il morsetto è dotato di un dado a martello con una speciale gabbia in plastica per facilitare il posizionamento del dado nella scanalatura centrale della guida. La molla mantiene il morsetto sollevato fino a quando non viene serrato per facilitare il posizionamento del pannello FV. Grazie alla molla, i morsetti centrali PM C premontati rimangono sollevati durante le fasi di serraggio e grazie all'elemento in plastica rimane in posizione senza scivolare. I morsetti non richiedono elementi aggiuntivi come viti, guarnizioni o bulloni.

Testo tradotto automaticamente
