Name: Fischer 533376 STSI M10x181 A2 Vite a doppia filettatura
Brand: Fischer
SKU: 3028796
Availability: BackOrder

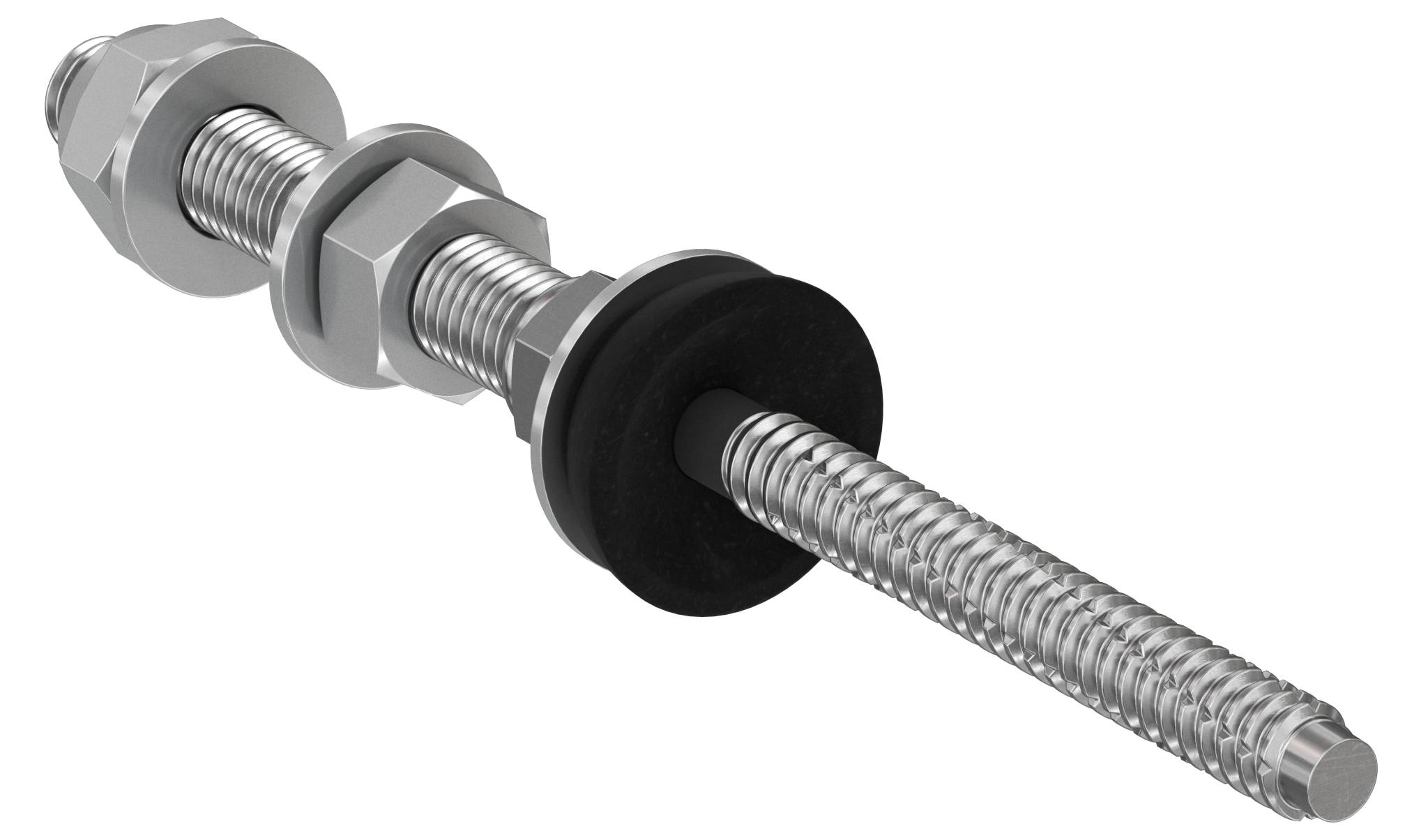

Un'assemblaggio di bullone metallico filettato con dadi, rondelle e uno spazziatore in gomma o plastica su uno sfondo bianco.

Fischer 533376 STSI M10x181 A2 Vite a doppia filettatura-1

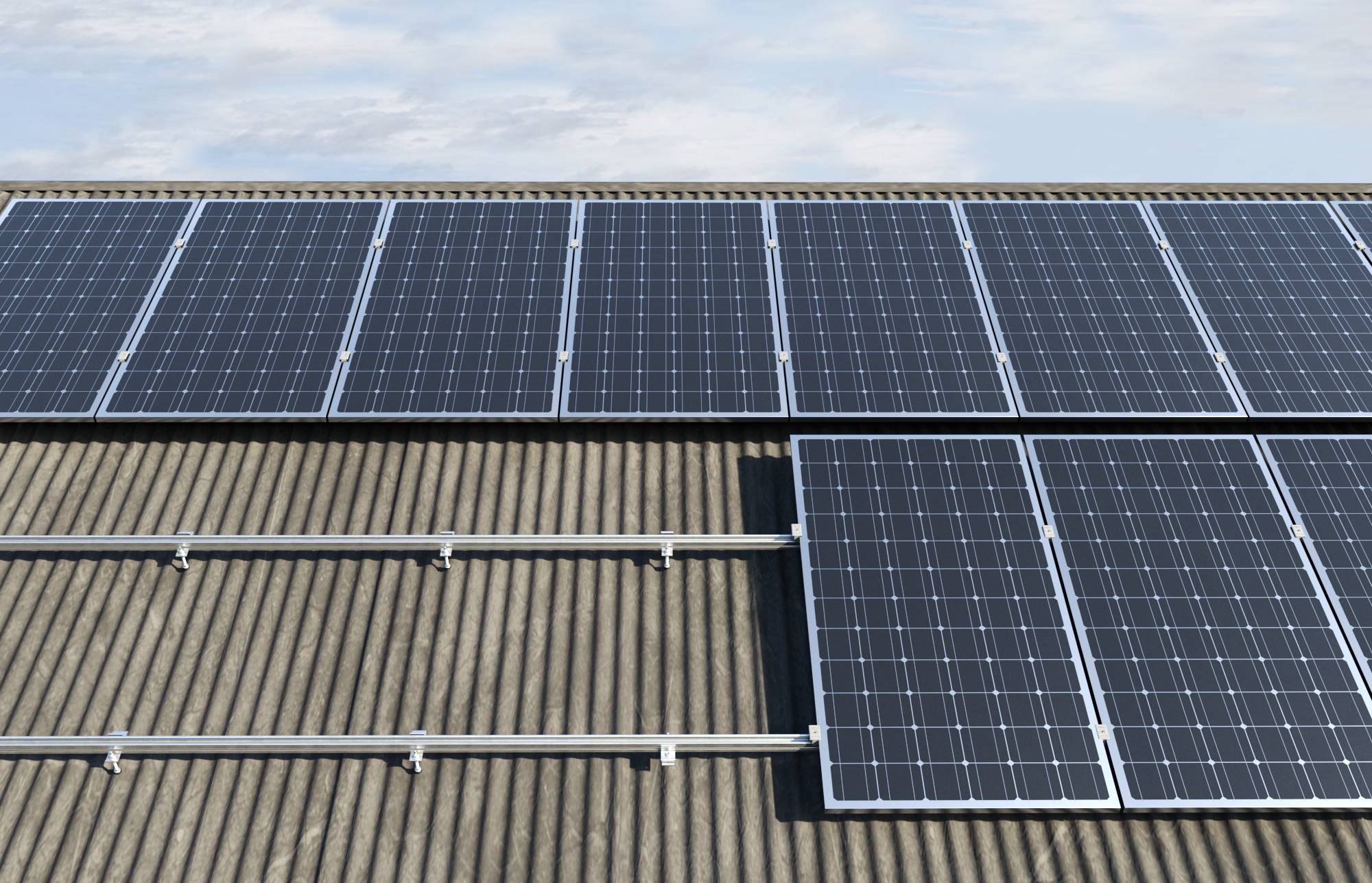

Fischer 533376 STSI M10x181 A2 Vite a doppia filettatura-2

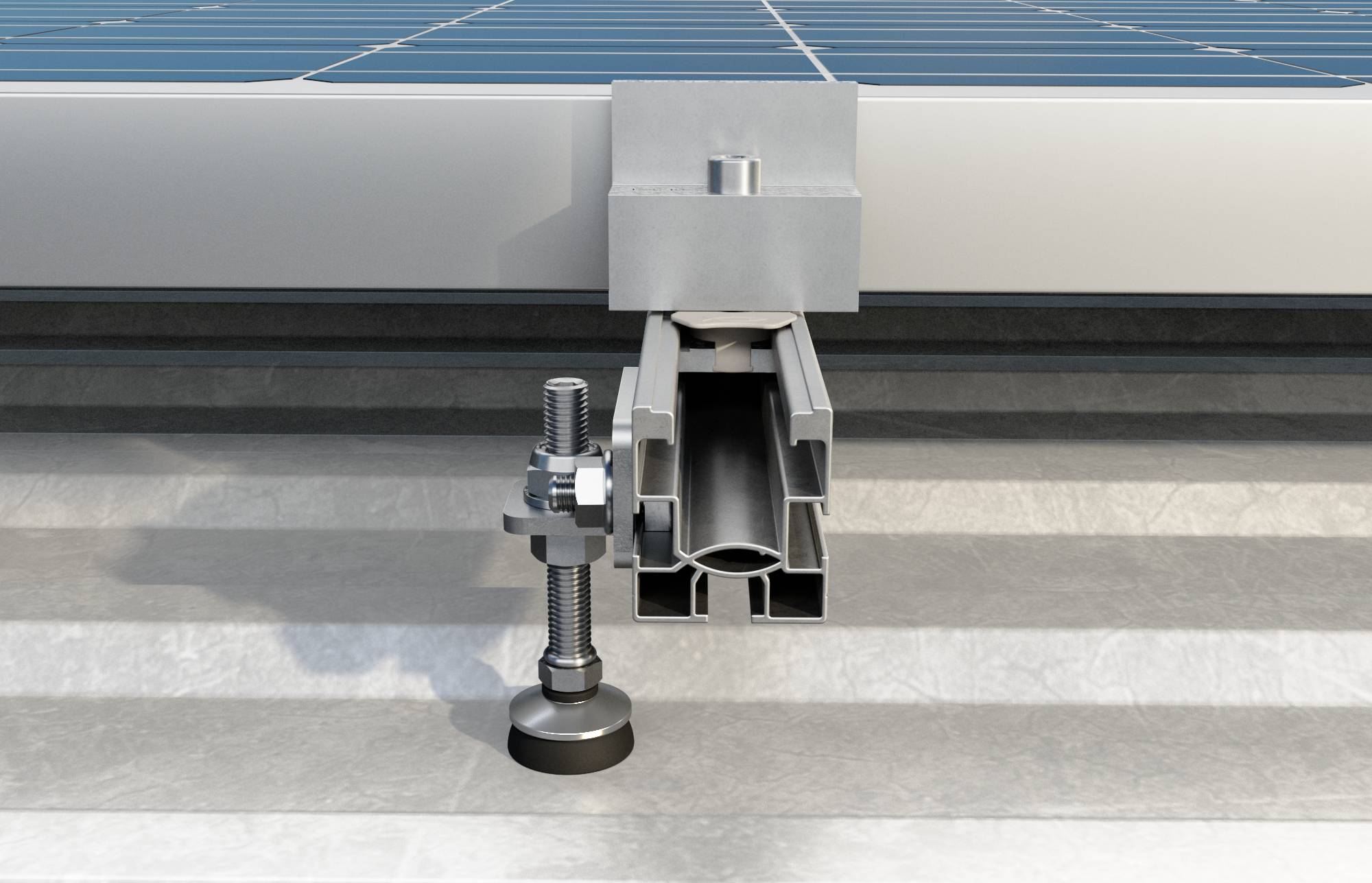

Sezione trasversale di una pinza di montaggio di un pannello solare che fissa una struttura a una guida sul tetto con un bullone e una base regolabile.

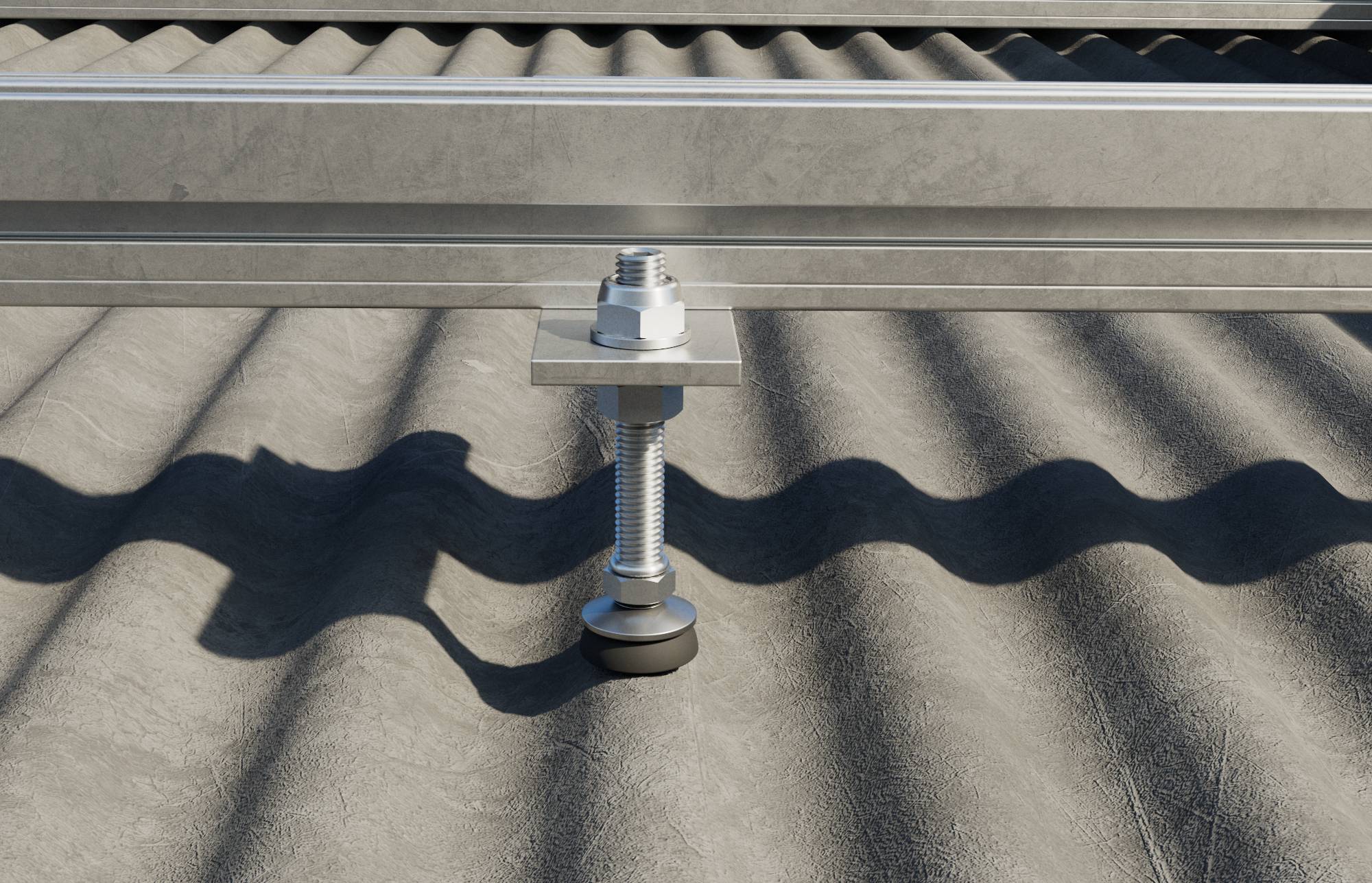

Fischer 533376 STSI M10x181 A2 Vite a doppia filettatura-4

1/5

Consegna entro Mar 20 Ott

2 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero (Confezione 10 pz.)

Set(s)

Totale (86,06 € / Pezzo)

86,06 €

IVA escl.

Solo 2 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Lamiera ondulata fischscheibe STSI M10 x 181 A2 acciaio inossidabile A2

Guarnizione EPDM integrata per la tenuta e la protezione contro l'umidità e la pioggia.filettatura inferiore per acciaio
Filettatura esterna metrica
Guarnizione EPDM integrata
In acciaio inossidabile A2
Determinare la lunghezza della vite a testa tonda STSI in base allo spessore della struttura portante
Determinare la distanza dell'asse delle viti a testa tonda STSI in base ai carichi di neve e vento sul posto e all'inclinazione del tetto
Determinare la posizione delle viti a testa tonda STSI in base alla struttura di supporto e alla disposizione dell'installazione
Forare il coperchio con 14 mm e il supporto in acciaio con 6,5 mm
Fissare la vite a testa tonda STSI alla struttura in acciaio. La gomma EPDM si trova sul coperchio
Serrare il dado MU sulla guarnizione per ottenere la tenuta dell'acqua
Sigillare con cura il punto di uscita della vite dal tetto con mastice di tenuta bitume
Fissare la piastra di collegamento SSP o MW regolando la sua altezza con i dadi MU
Adatto per sistema di tetti in cartone ondulato:
Guida SolarLight
Guida SolarFish
Fissaggio a vite per avambraccio STSI:
Direttamente su supporti e guide in acciaio dopo la pre-foratura

Dati tecnici

Diametro: 8 mm
Filettatura: M10
Lunghezza filettatura in legno 70 mm
Lunghezza: 181 mm
Lunghezza filettatura metrica 56 mm
Lunghezza manico: 8.5 mm
Tipo di filettatura: Doppia filettatura

Tipo prodotto: Vite a doppia filettatura

Peso: 180 g

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3028796 Fischer 533376 STSI M10x181 A2 Vite a doppia filettatura

Descrizione

STSI è la vite a testa bombata in acciaio inossidabile A2. La vite a testa bombata è adatta per il fissaggio di sottostrutture di impianti fotovoltaici su tetti in lamiera ondulata o su pannelli a cemento pieghevole. A tale scopo, la vite a testa tonda viene montata nella sottostruttura in acciaio. La vite a testa bombata STSI viene fornita premontata con guarnizione EPDM, dado di serraggio e coppia di dadi per il collegamento alle console MW o SSP. Montaggio rapido, in quanto la copertura del tetto non deve essere rimossa durante il montaggio. Grazie alla guarnizione EPDM, la tenuta dell'acqua del tetto viene mantenuta.

Testo tradotto automaticamente
