Acquista Fischer 542960 Morsetto di ventilazione Morsetto per canale di ventilazione LGS 630 1 pz. da Conrad

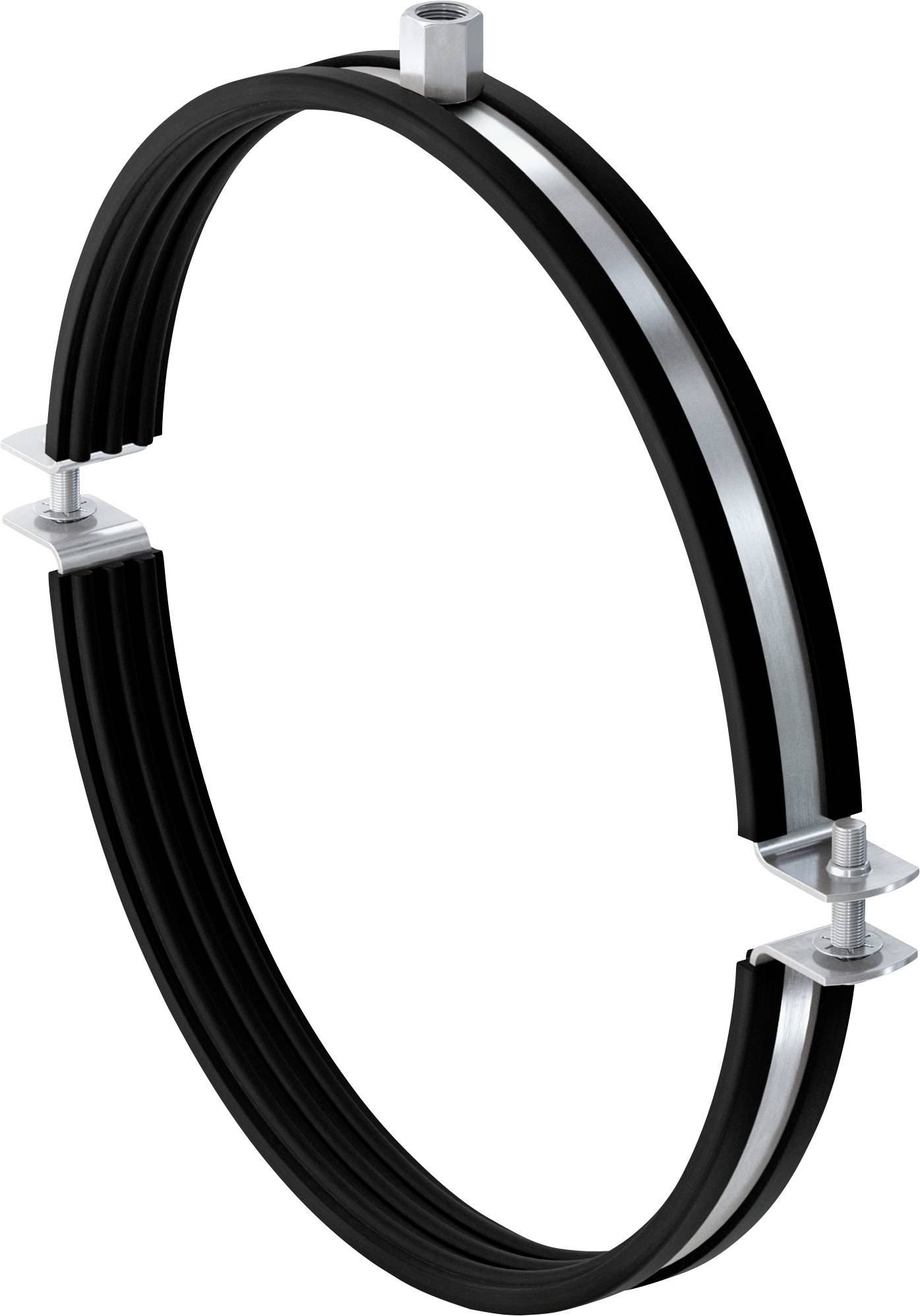

Morsetto per tubo circolare nero con staffhe metalliche e bulloni, mostrato isolato su sfondo bianco.

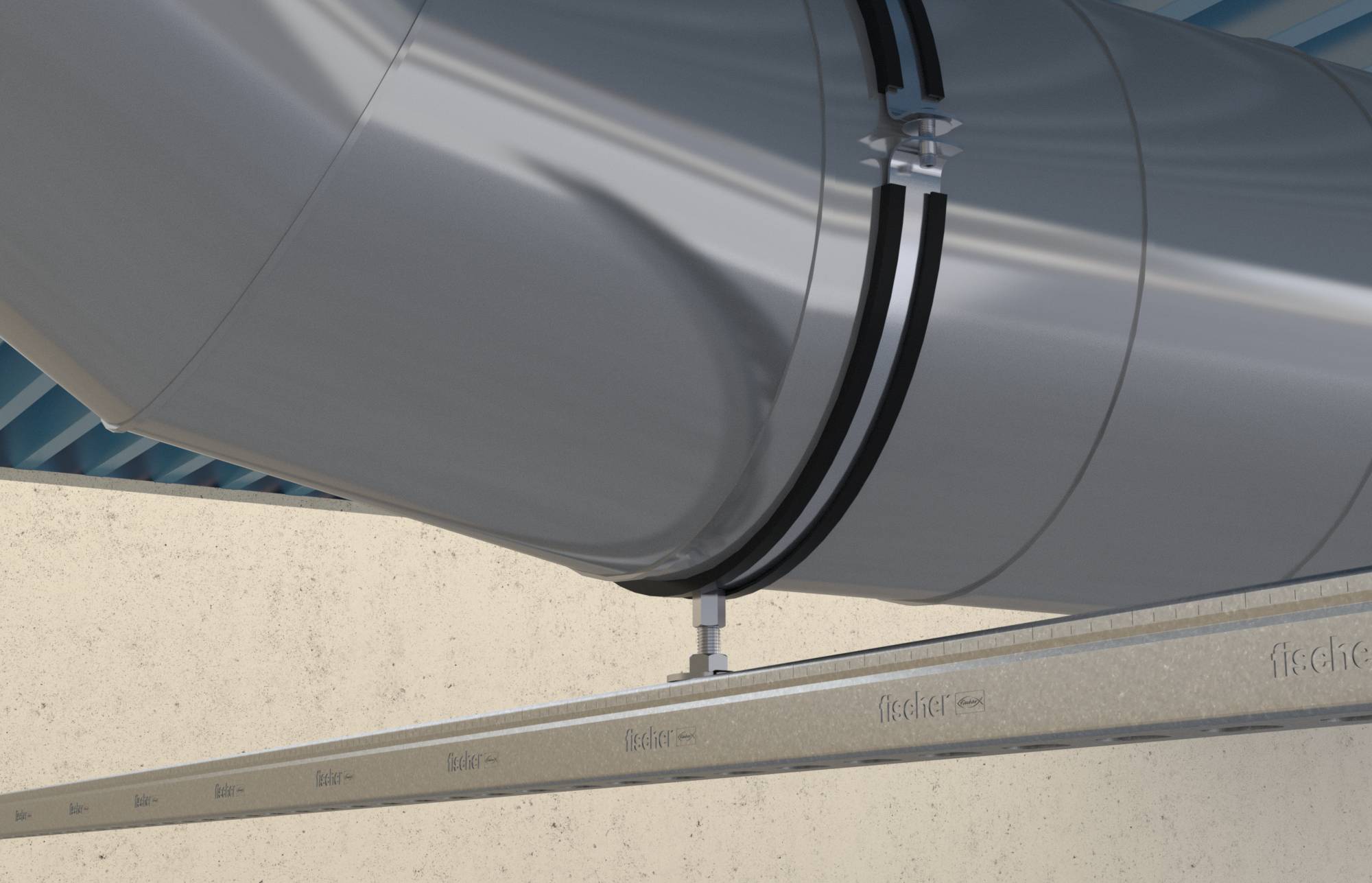

Un grande tubo metallico è fissato a un soffitto con un sistema di montaggio stabile. Sembra far parte di un sistema di ventilazione.

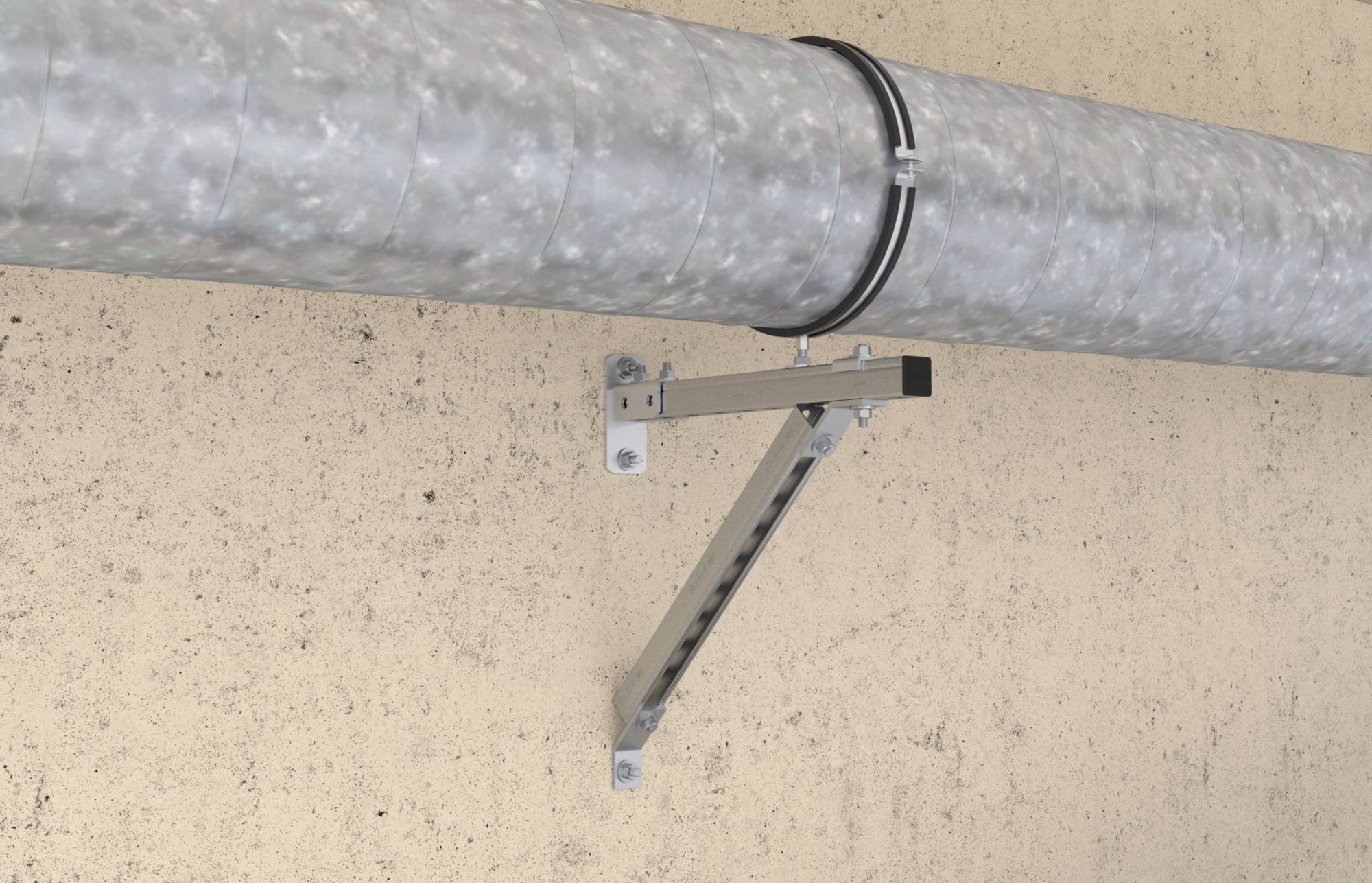

Un condotto metallico è fissato con un supporto a una parete in calcestruzzo. Il supporto è composto da un profilo angolare con due punti di fissaggio.

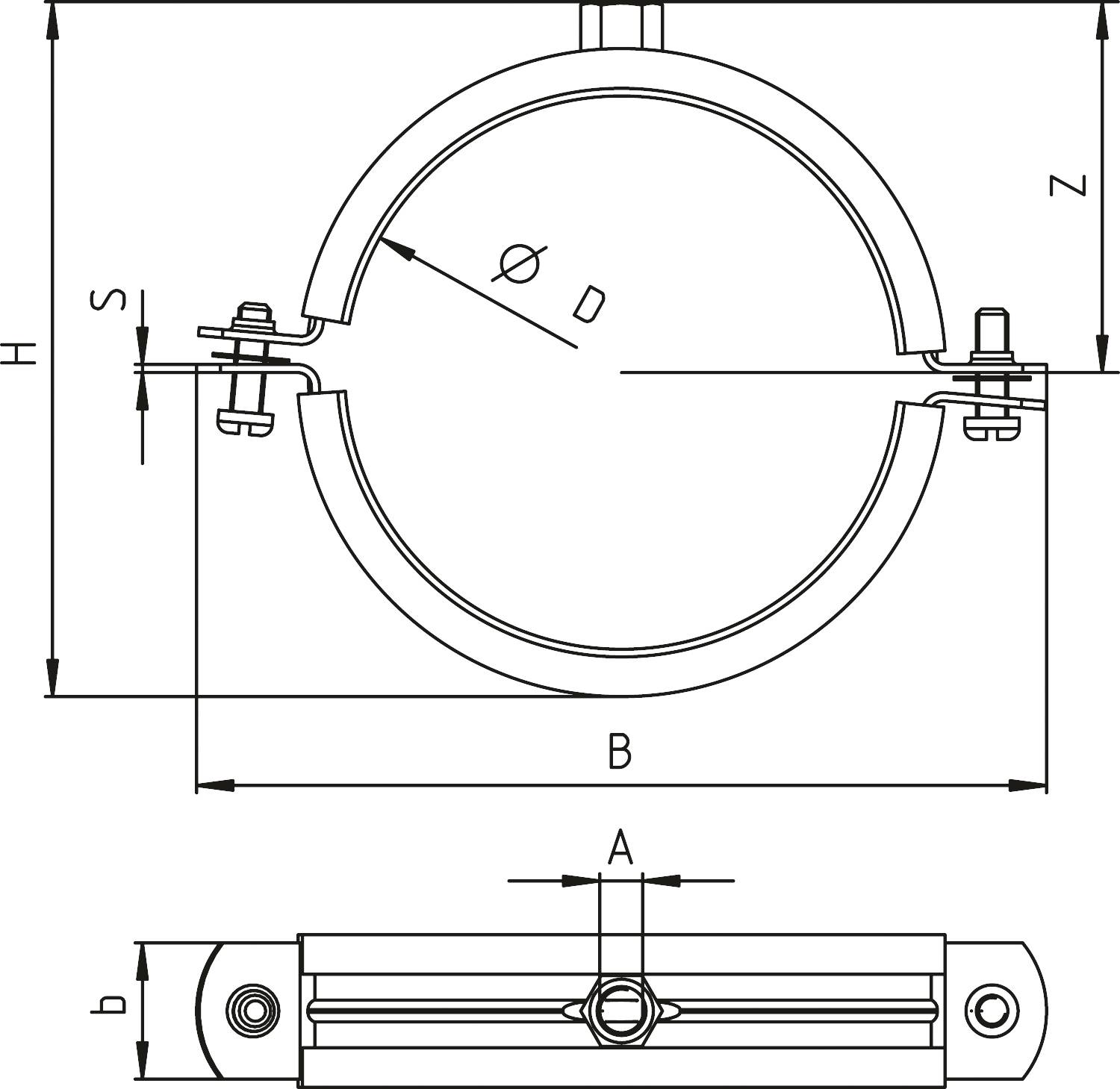

Disegno tecnico di un meccanismo di staffaggio per tubi con quote B, H, S, Z e D e connessioni a vite.

1/4

Consegna entro Ven. 9 Ott.

30 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Set(s)

Totale (16,39 € / Pezzo)

16,39 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto per canale di ventilazione LGS 630

A vite per un adattamento ottimizzato al diametro esterno del tubo.
Protezione contro le perdite della vite
Inserto insonorizzante
Dado di collegamento con filettatura combinata M8 / M10

Dati tecnici

Larghezza x spessore nastro in gomma: 25 x 2,5 mm
Altezza Z: 338 mm
Max. Carico di lavoro (trazione centrale): 0,8 kN
Tappo a vite: M10

Tipo prodotto: Morsetto di ventilazione

Contenuto: 1 pz.

Materiale: Acciaio

Diam. foro montaggio: M10

Filetto di ingresso: M8 - M10

Proprietà del materiale: galvanizzato zinco

Larghezza: 691 mm

Altezza: 660 mm

Diametro: 630 mm

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2472264 Fischer 542960 Morsetto di ventilazione Morsetto per canale di ventilazione LGS 630 1 pz.

Descrizione

La fascetta per canali di ventilazione LGS 630 fischer per dimensioni nominali 630 mm, modello in due parti con inserto fonoassorbente incollato per il fissaggio di tubi di piegatura o tubi in plastica. L'ampio angolo di apertura dell'LGS consente un montaggio rapido e semplice. Il design a due viti permette un adattamento ottimizzato al diametro esterno del tubo. Dado di collegamento con filettatura combinata M8/M10 per l'alloggiamento di aste filettate o viti a testa bombata. Entrambe le metà delle fascette sono forate per il collegamento con due viti o aste filettate con dadi. In questo modo è possibile raddoppiare il carico consigliato.

Testo tradotto automaticamente

Versione

L'ampio angolo di apertura dell'LGS consente un montaggio rapido e semplice
l'avvitatura dell'LGS consente un adattamento ottimizzato al diametro esterno del tubo
la vite di fissaggio con grande testa a intaglio/a croce è protetta contro la perdita e offre una maggiore sicurezza di montaggio
l'inserto fonoassorbente è fissato saldamente e impedisce la caduta durante la fase di avvitatura dei tubi
LGS è forato a partire da 450 mm di diametro su entrambe le metà del morsetto, questo consente il collegamento con due viti e dadi o due aste filettate con dadi, consentendo così il doppio del carico consigliato
