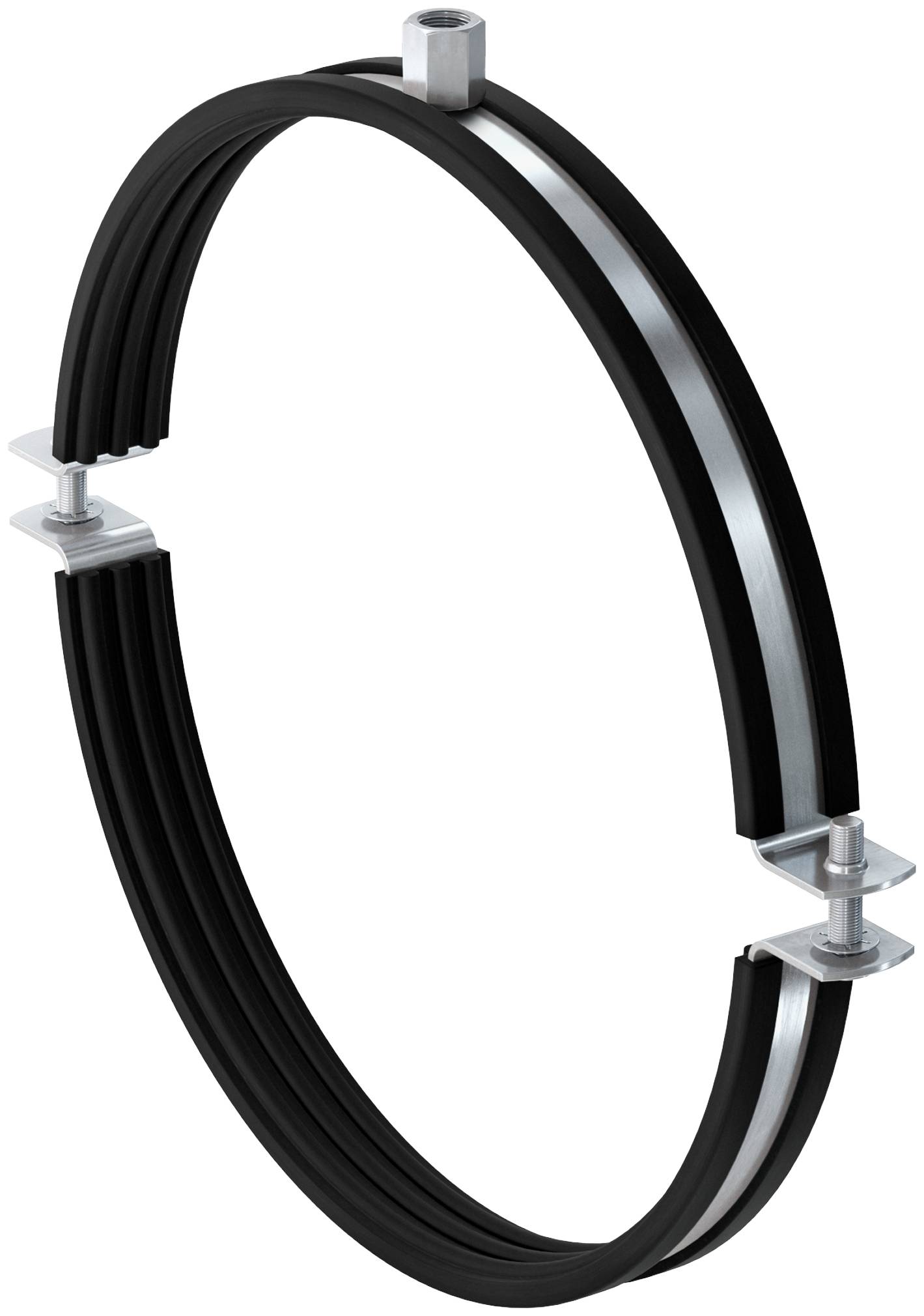

Anello di tenuta in tubo circolare nero con staffa di montaggio argentata e bulloni, mostrato isolato su sfondo bianco.

Tubo metallico fissato a una parete in calcestruzzo tramite un supporto metallico. Il supporto presenta diversi punti di ancoraggio per garantire stabilità.

Tubo di ventilazione in metallo viene fissato a un soffitto con staffe metalliche. L'ambiente è industriale, con pareti in calcestruzzo.

Disegno tecnico di una staffa rotonda per tubi con rappresentazione del diametro, larghezza e altezza, fissaggi a vite e indicazioni delle dimensioni.

1/4

Consegna entro Lun. 28 Set.

30 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Set(s)

Totale (20,48 € / Pezzo)

20,48 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Morsetto per canale di ventilazione LGS 710

A vite per un adattamento ottimizzato al diametro esterno del tubo.
Protezione contro le perdite della vite
Inserto insonorizzante
Dado di collegamento con filettatura combinata M8 / M10

Dati tecnici

Larghezza x spessore nastro in gomma: 25 x 2,5 mm
Altezza Z: 378 mm
Max. Carico di lavoro (trazione centrale): 0,8 kN
Tappo a vite: M10

Tipo prodotto: Morsetto di ventilazione

Contenuto: 1 pz.

Materiale: Acciaio

Diam. foro montaggio: M10

Filetto di ingresso: M8 - M10

Proprietà del materiale: galvanizzato zinco

Larghezza: 771 mm

Altezza: 740 mm

Diametro: 710 mm

UKCA: Non rilevante

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2472263 Fischer 542962 Morsetto di ventilazione Morsetto per canale di ventilazione LGS 710 1 pz.

Descrizione

La fascetta per canali di ventilazione LGS 710 di fischer per dimensioni nominali 710 mm, modello in due parti con inserto fonoassorbente incollato per il fissaggio di tubi di piegatura o tubi in plastica. L'ampio angolo di apertura dell'LGS consente un montaggio rapido e semplice. Il design a due viti permette un adattamento ottimizzato al diametro esterno del tubo. Dado di collegamento con filettatura combinata M8/M10 per l'alloggiamento di aste filettate o viti a testa bombata. Entrambe le metà delle fascette sono forate per il collegamento con due viti o aste filettate con dadi. In questo modo è possibile raddoppiare il carico consigliato.

Testo tradotto automaticamente

Versione

L'ampio angolo di apertura dell'LGS consente un montaggio rapido e semplice
l'avvitatura dell'LGS consente un adattamento ottimizzato al diametro esterno del tubo
la vite di fissaggio con grande testa a intaglio/a croce è protetta contro la perdita e offre una maggiore sicurezza di montaggio
l'inserto fonoassorbente è fissato saldamente e impedisce la caduta durante la fase di avvitatura dei tubi
LGS è forato a partire da 450 mm di diametro su entrambe le metà del morsetto, questo consente il collegamento con due viti e dadi o due aste filettate con dadi, consentendo così il doppio del carico consigliato
