Name: Fischer 554786 PM F 30 AL Morsetto terminale
Brand: Fischer
SKU: 3028805
Availability: BackOrder

Staffa di montaggio in metallo con bullone centrale e inserto cilindrico, mostrata come componente di fissaggio hardware con marchio 'fischer'.

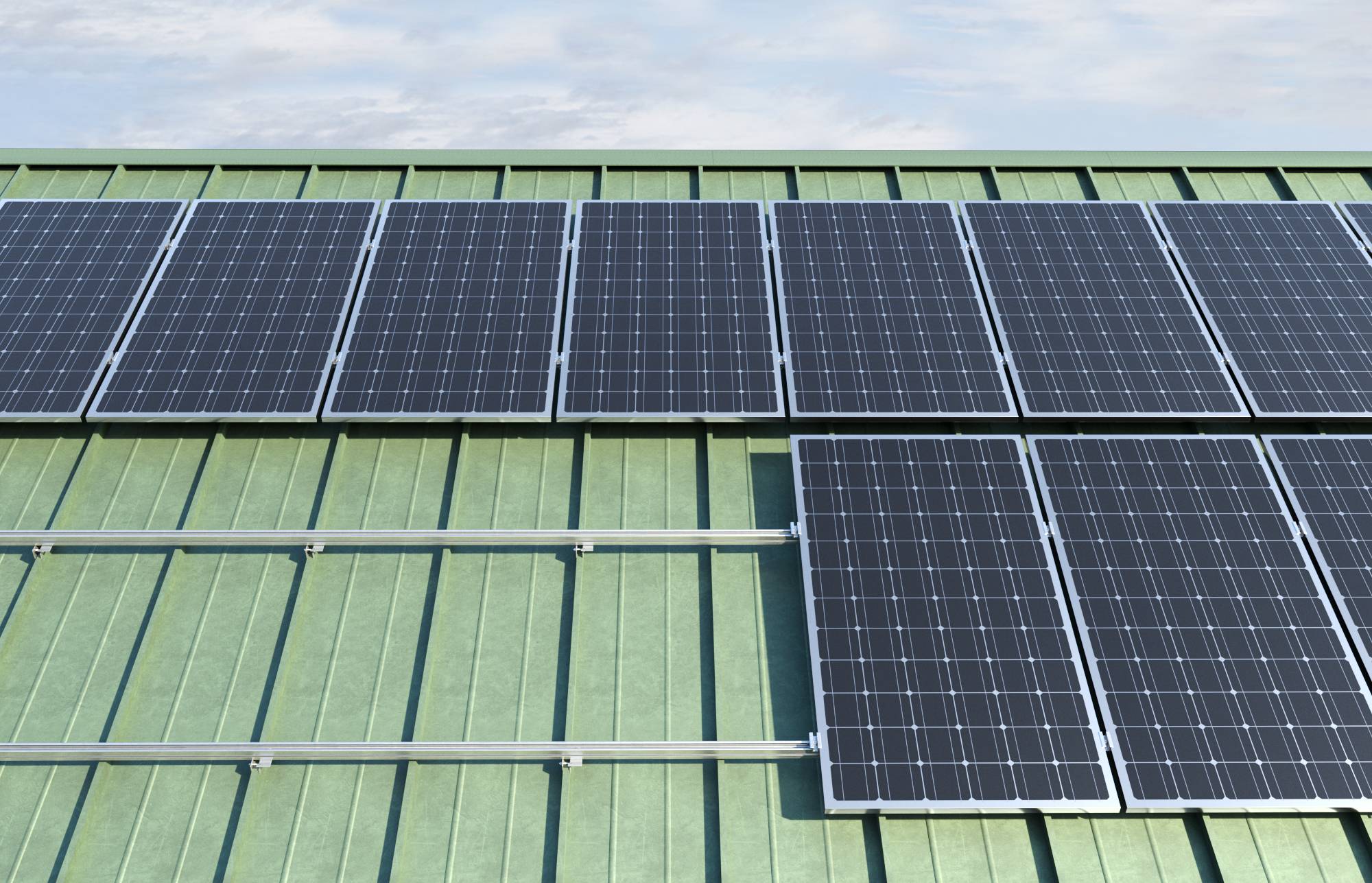

Pannelli solari montati su un tetto metallico verde sotto un cielo sereno, che mostra l'installazione di energia solare sul tetto.

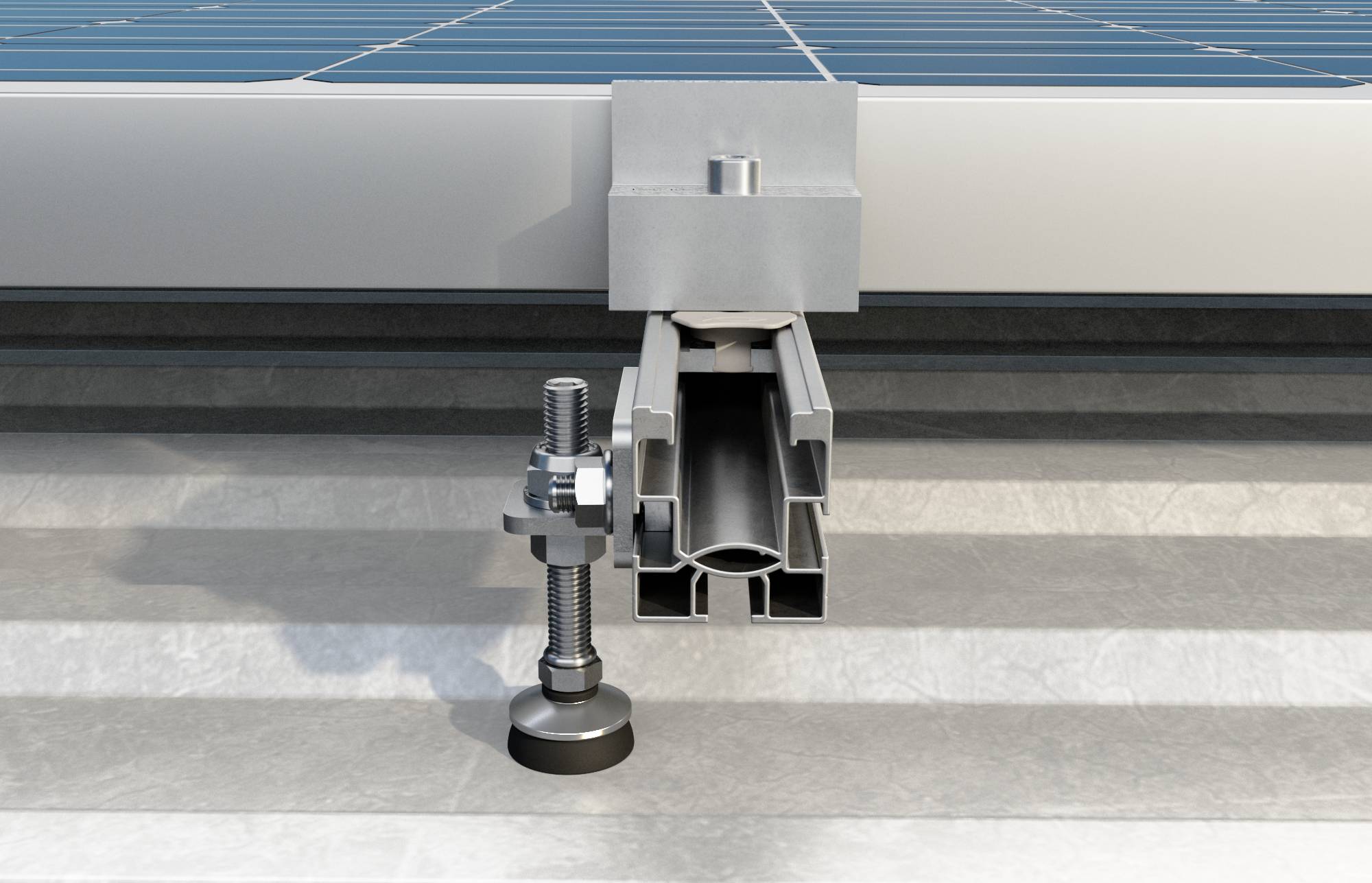

Sezione trasversale di un supporto per pannello solare fissato a una guida di tetto con un bullone di fissaggio regolabile e una base di appoggio.

1/3

Consegna entro Mar 20 Ott

17 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero (Confezione 10 pz.)

Set(s)

Totale (26,22 € / Pezzo)

26,22 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto terminale fischer premontato PM F 30 AL

Premontata
Dado a martello con clip per un rapido inserimento nella guida
Molla integrata per facilitare il posizionamento del pannello fotovoltaico
Morsetto e dado in alluminio AW 6060 T66, vite in acciaio inox A2-70, clip in PA 6
Inserire la parte inferiore dei morsetti terminali PM F nella scanalatura superiore della guida
Ruotare i terminali PM F premontati di 90° in senso orario
Fissare il modulo FV alla vite a esagono incassato (TCEI) con una coppia di serraggio di circa 10 Nm
Adatto per:
Sistemi di tetti a funi con ganci
Sistemi di copertura in lamiera trapezoidale
Sistemi di copertura in lamiera ondulata
Sistemi di costruzione speciali
Con:
SolarLight
SolarMid
Tetto in lamiera SolarMetal
Tetto in lamiera SolarFlat

Dati tecnici

Spessore del modulo: 30 mm

Tipo prodotto: Morsetto terminale

Peso: 60 g

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3028805 Fischer 554786 PM F 30 AL Morsetto terminale

Descrizione

PM F è il morsetto terminale preassemblato per moduli FV con telaio in alluminio. Il morsetto PM è disponibile in diverse varianti a seconda dello spessore del pannello fotovoltaico. PM F è dotato di un dado a martello con una speciale gabbia in plastica per facilitare il posizionamento del dado nella scanalatura centrale della guida. La molla mantiene il morsetto sollevato fino a quando non viene serrato per facilitare il posizionamento del pannello FV. Grazie alla molla, i terminali PM F premontati rimangono in posizione sollevata durante le fasi di serraggio e grazie all'elemento in plastica rimangono in posizione senza scivolare. I morsetti premontati PM F non richiedono elementi aggiuntivi come viti, guarnizioni o bulloni.
