fischertechnik education 569289 Simulazione di produzione agile 24V Modello per formazione e simulazione

Efficienza, agilità e flessibilità sono indispensabili per la costruzione di fabbriche attuali e future.

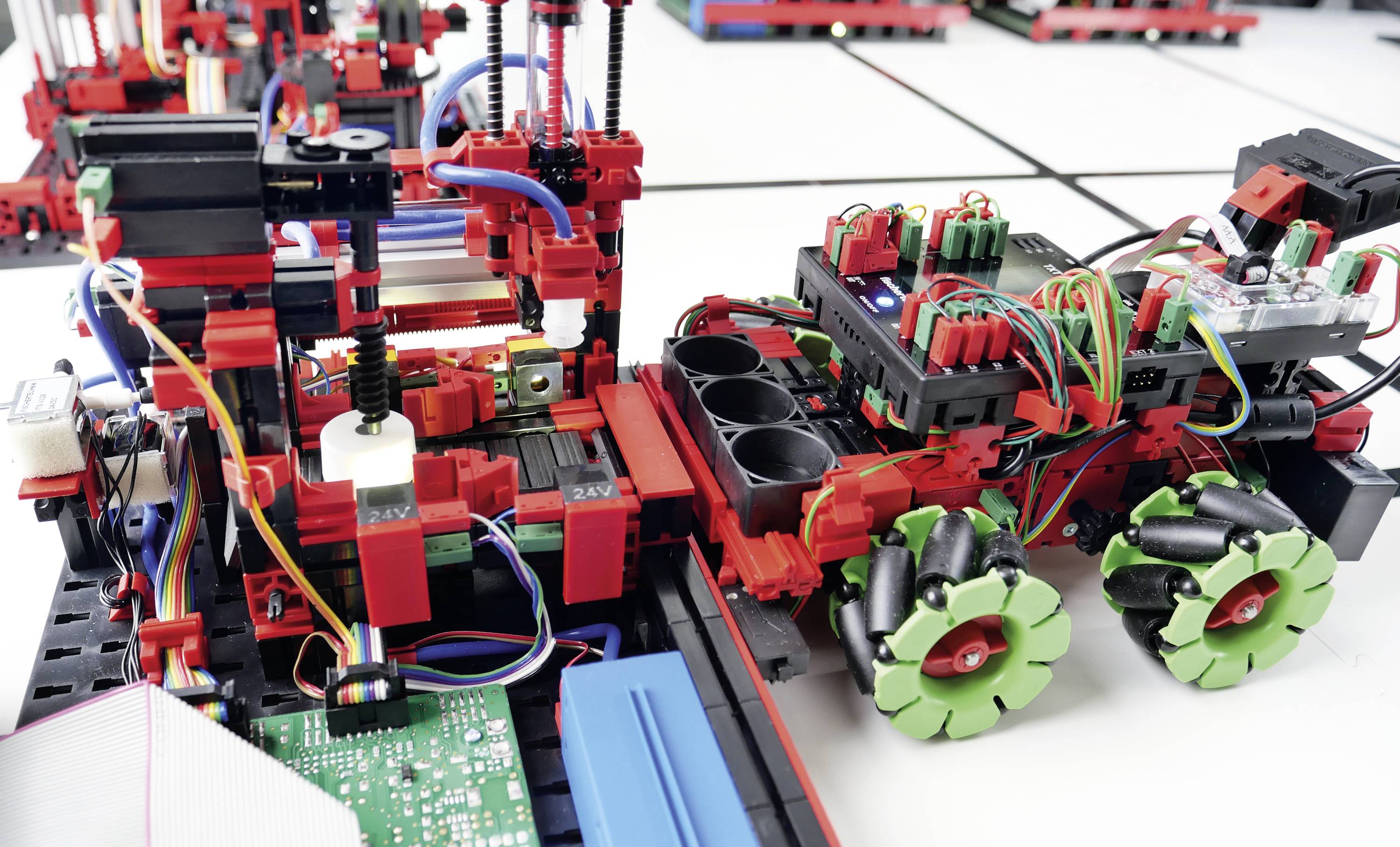

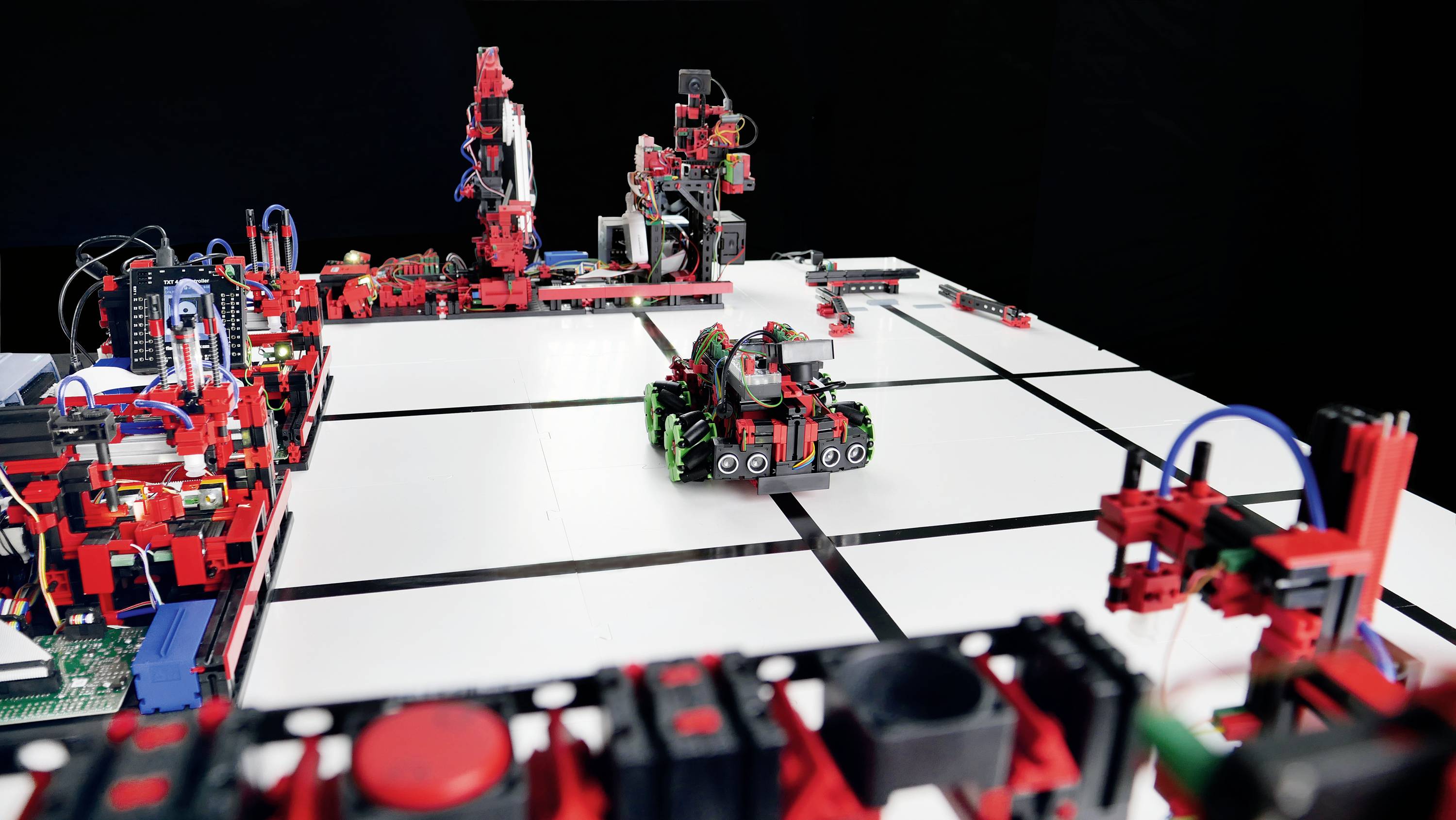

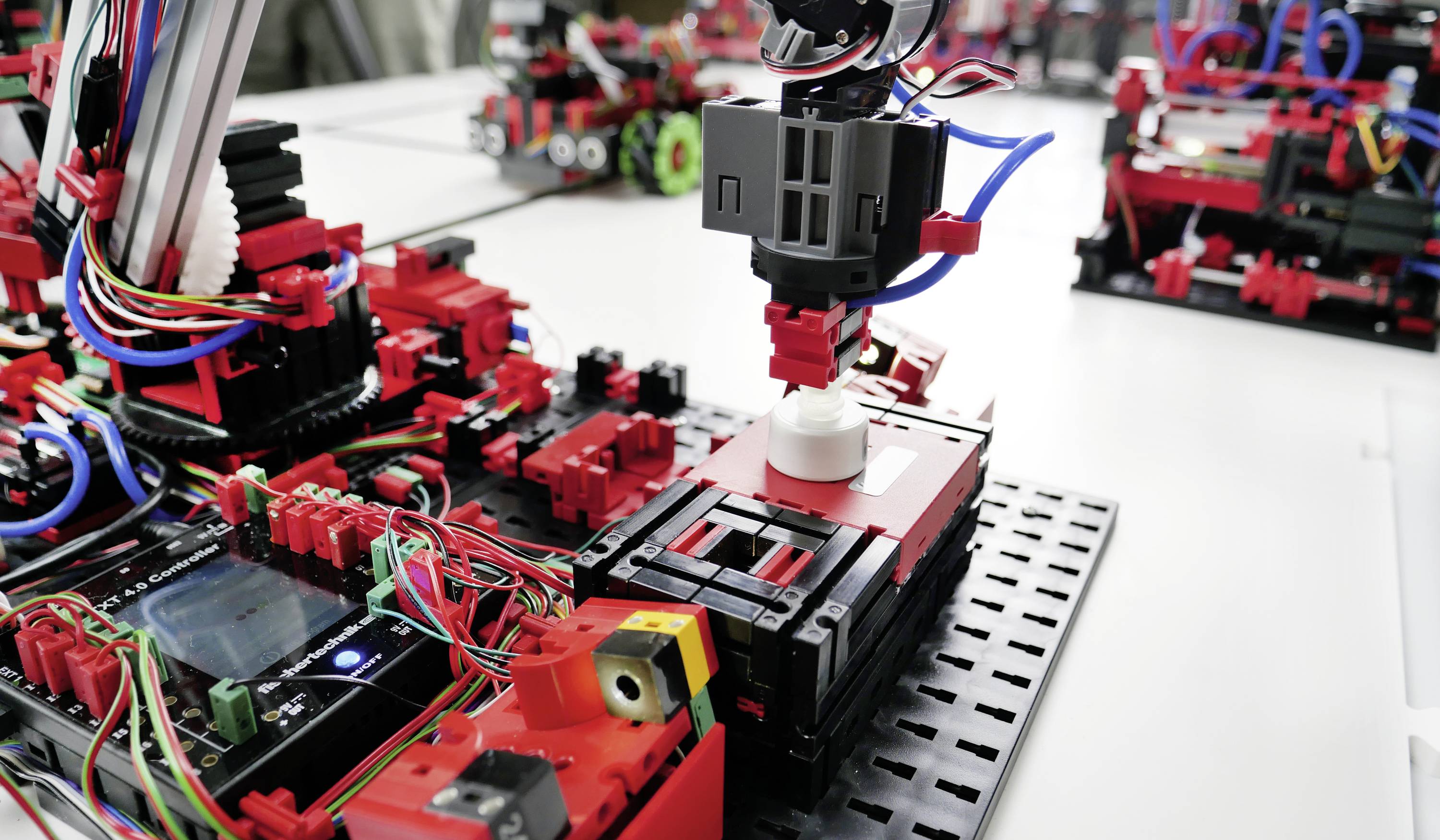

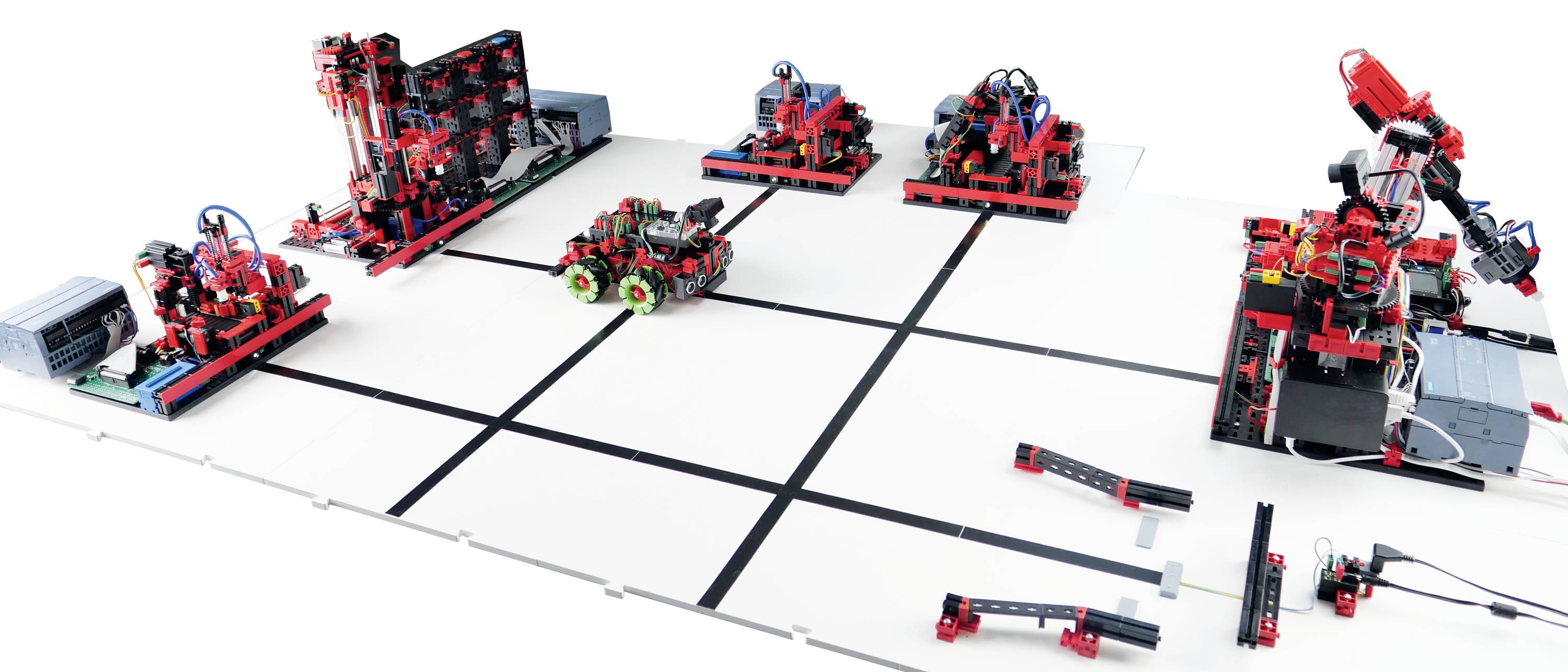

La tecnologia per fischertechnik presenta ora un modello di allenamento di una fabbrica flessibile e modulare: La simulazione di produzione agile. La fabbrica è composta da singoli moduli come ingresso e uscita della merce, magazzino scaffale alto, stazione di fresatura, stazione di foratura, garanzia di qualità con KI. Un sistema di trasporto senza conducente trasporta i pezzi in modo flessibile tra le singole stazioni e garantisce un processo di produzione flessibile che può essere adattato alle esigenze del cliente. La fabbrica può essere ampliata con un forno, altre stazioni di foratura o fresatura e anche con altri sistemi di trasporto senza conducente.
Ogni pezzo contiene un tag NFC su cui vengono scritti i dati di produzione (colore del pezzo, tempi di consegna, tempi di entrata e di uscita, fasi di produzione eseguite, controllo della qualità). I diversi pezzi colorati (bianco, rosso, blu) passano attraverso diversi processi di produzione e quindi passano attraverso diverse stazioni nella fabbrica e hanno diversi tempi di esecuzione.

La fabbrica è controllata da un controller centrale (Raspberry Pi 4 Model B), collegato in rete con i controlli dei singoli moduli di fabbrica, SPS Siemens Siemens S7 1200 nella versione 24V. Il controllo centrale comunica tramite l'interfaccia FTS standard VDA 5050 e controlla gli ordini di trasporto per l'FTS. Per la comunicazione viene utilizzato il protocollo MQTT (Message Queuing Telemetry Transport).

La fabbrica è fischertechnik Cloud tramite un router WLAN, in cui si trova un negozio online per l'ordinazione di pezzi da parte del cliente. Inoltre, sono disponibili dashboard per il controllo degli ordini, la visualizzazione dello stato della fabbrica e la determinazione delle metriche. Per simulare la manutenzione a distanza, le immagini che la telecamera mobile scatta in fabbrica vengono visualizzate nel dashboard, in modo che lo stato della fabbrica possa essere visualizzato in remoto.

Fisicamente le piastre di base dei singoli moduli della fabbrica vengono collegate tra loro a una piastra di base collegata tramite un principio a scanalatura e a molla. Alle estremità aperte è possibile aggiungere ulteriori moduli e configurarli nel dashboard.

Il materiale didattico in dotazione, oltre a un'introduzione dettagliata alla gestione della fabbrica, offre un ampio materiale didattico. I contenuti sono come p. es. Le basi di Industry 4.0, produzione modulare, reti intelligenti, organizzazione di tecnologia umana, Digital Twin, valutazione dei dati dei sensori in tempo reale e molto altro ancora.
