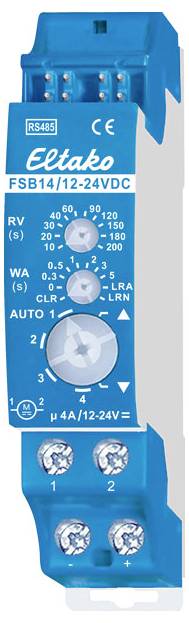

FSB14/12-24V DC Eltako RS485-Bus Attuatore di commutazione del bus Elemento di ombreggiatura Rack Potenza di commutazion

Attuatore di commutazione elementi di rivestimento e avvolgibili per un motore DC da 12-24 V. 1+1 dispositivo di chiusura 4A/12-24V DC, separato dal potenziale dalla tensione di alimentazione 12V. Bidirezionale. Perdita stand-by solo 0,1 watt. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 1 passo = 18mm di larghezza, 58mm di profondità. Collegamento al bus Eltako-RS485. Cablaggio trasversale bus e alimentazione elettrica con ponticello. La tensione CC per il motore viene collegata ai morsetti - e +, il motore CC ai morsetti 1 e 2. Se i relè del FSB14 sono accesi, sono necessari 0,4 watt. In caso di guasto della tensione di alimentazione viene disattivata. I pulsanti possono essere programmati sia come pulsanti direzionali che come pulsanti universali: Controllo locale con pulsante universale: Con ogni impulso del pulsante la posizione di commutazione cambia in ordine, arresto, arresto, arresto. Controllo locale con pulsante direzionale: Con un impulso del pulsante in alto, la posizione di commutazione viene attivata in modo mirato. Con un impulso del pulsante inferiore, la posizione di commutazione AB viene attivata in modo mirato. Un altro impulso di clock nella stessa direzione interrompe immediatamente la sequenza. Tuttavia, in caso di impulso di un tasto nell'altra direzione, si arresta e si passa alla direzione di marcia opposta dopo una pausa di 500 ms. Controllo centrale dinamico senza priorità: Con un segnale di comando di un pulsante programmato come pulsante di controllo centrale senza priorità, la posizione di commutazione viene attivata in modo mirato verso l'alto o verso il basso. Senza priorità, perché questa funzione può essere controllata da altri segnali di controllo. Controllo centrale dinamico con priorità: Con un segnale di comando di almeno 2 secondi di un pulsante programmato come pulsante di controllo centrale con priorità, la posizione di commutazione viene attivata in modo mirato verso l'alto e verso il basso. Con priorità, perché questi segnali di comando non possono essere controllati da altri segnali di comando, fino a quando il comando centrale non viene nuovamente rimosso dal pulsante di controllo centrale tramite un impulso a pulsante. Con un segnale di comando, ad es. Un FSM61 programmato come pulsante di controllo centrale con priorità, la posizione di commutazione su o giù viene attivata in modo mirato e la priorità viene attivata. Con priorità, perché questi segnali di controllo non possono essere controllati da altri segnali di controllo, fino a quando il comando centrale non viene annullato dalla fine del segnale di controllo. Controllo delle scene di illuminazione: Con un segnale di comando di un pulsante programmato come pulsante di scena con doppia levetta o automaticamente tramite un sensore di luminosità esterno senza fili programmato, è possibile richiamare fino a 4 cicli AB precedentemente impostati. Quando viene controllato tramite il software GSVS, è possibile avviare i comandi di guida per su e giù con l'esatta indicazione del tempo di guida. Poiché l'attuatore dopo ogni attività, anche durante la guida attivata tramite pulsante, riporta esattamente il tempo trascorso, la posizione dell'ombreggiatura nel software GSVS viene sempre visualizzata correttamente. Al raggiungimento dei finecorsa superiore e inferiore, la posizione viene sincronizzata automaticamente. Interruttore rotante di funzionamento inferiore: AUTO 1 = in questa posizione dell'interruttore rotante, la funzione di manovella comfort per le tapparelle è attivata. Durante il controllo con un pulsante universale o un pulsante direzionale, un doppio impulso provoca la rotazione lenta nella direzione opposta, che viene arrestata con un altro impulso. AUTO 2 = in questa posizione dell'interruttore rotante, il Komfortwende­funktion per le tapparelle è completamente spento. AUTO 3 = in questa posizione dell'interruttore rotante, i pulsanti locali funzionano inizialmente in modo statico e consentono quindi di girare le tapparelle toccando. Solo dopo 0,7 secondi di azionamento continuo, si passa a dinamico. AUTO 4 = in questa posizione dell'interruttore rotante, i pulsanti locali funzionano solo in modo statico (funzione ER). Il ritardo di ritorno RV (tempo di tergitura) dell'interruttore rotante superiore è attivo. Non è possibile un controllo centrale. Freccia verso l'alto/freccia verso il basso = il controllo manuale avviene nelle posizioni freccia verso l'alto (su) e freccia verso il basso (giù) del selettore rotativo inferiore. Il controllo manuale ha la priorità su tutti gli altri comandi di controllo. WA = l'inversione automatica per tapparelle e tende da sole viene impostata con l'interruttore rotante centrale. 0 = spento, altrimenti acceso tra 0,3 e 5 secondi con tempo di inversione impostato. In questo caso, solo a partire dalla scadenza del tempo di ritardo impostato con l'interruttore rotante superiore viene eseguita un'inversione della direzione di rotazione, ad es.. Tendere tende da sole o posizionare le tende in una determinata posizione. Sotto l'interruttore rotante RV si trova il display a LED per il tempo di inversione. RV = il tempo di ritardo (ritardo di ritorno RV) viene impostato con l'interruttore rotante superiore. Se il FSB14 è in posizione su o giù, il tempo di ritardo impostato alla fine del quale il dispositivo passa automaticamente alla modalità di arresto. Il tempo di ritardo deve quindi essere selezionato almeno per il tempo necessario all'elemento di ombreggiatura o al carrello per passare da una posizione finale all'altra. Sotto l'interruttore rotante RV si trova il display a LED per il tempo di ritardo RV. Se vengono programmati uno o più contatti della porta senza fili FTK o il sensore della maniglia della finestra FFG7B-RW, con la porta aperta viene impostata una protezione di blocco, che blocca un comando di chiusura centrale. Il LED sotto il selettore rotante superiore accompagna la procedura di apprendimento secondo le istruzioni per l'uso e indica i comandi di controllo durante il funzionamento con un breve lampeggio.
