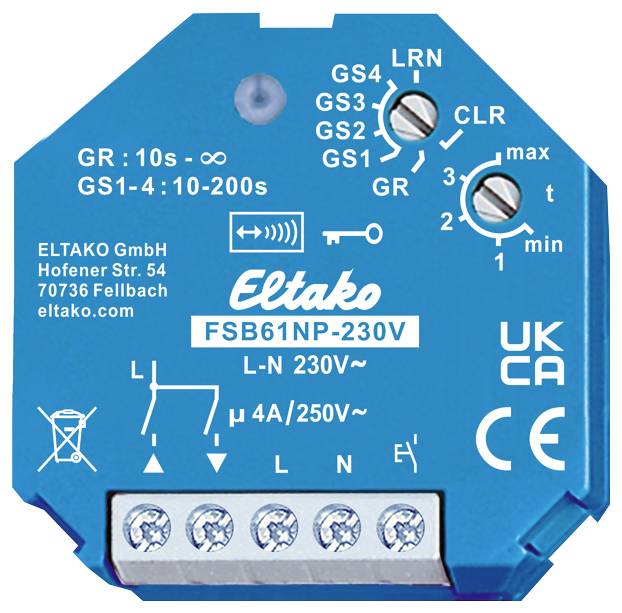

FSB61NP-230V Eltako senza fili Attuatore per tapparelle Elemento di ombreggiatura Da incasso

Attuatore radio 230 V. 1+1 dispositivo di chiusura non libero da potenziale 4A/250V/CA, per serrande avvolgibili ed elementi ombreggianti. Radio crittografata, radio bidirezionale e funzione ripetitore attivabili. Perdita stand-by solo 0,9 watt. Per montaggio a incasso. lunghezza 45 mm, larghezza 45 mm, profondità 33 mm. Tensione di alimentazione, commutazione e controllo locale 230V. In caso di guasto della tensione di alimentazione viene disattivata. Oltre all'ingresso di controllo radio tramite un'antenna interna, questo attuatore radio può essere controllato localmente anche con un pulsante di controllo convenzionale da 230 V eventualmente montato davanti. A partire dalla settimana di produzione 36/19, è possibile collegare un pulsante direzionale per AB tramite il diodo RTD (Polung a piacere). Un altro pulsante direzionale per l'accensione viene collegato direttamente all'ingresso di controllo. Al 1° L'impulso di controllo si spegne, il FSB61 commuta l'ingresso di controllo su pulsanti direzionali. Per commutare nuovamente l'ingresso di controllo su pulsante universale, la tensione di alimentazione deve essere commutata brevemente. È possibile programmare i sensori crittografati. È possibile attivare la radio bidirezionale e/o una funzione ripetitore. Ogni cambiamento di stato e i telegrammi di controllo centrale ricevuti vengono quindi confermati con un telegramma radio. Questo telegramma radio può essere programmato in altri attuatori, software GFVS e in display universali. Con l'interruttore rotante superiore vengono assegnati fino a 35 pulsanti radio nella posizione LRN, di cui uno o più pulsanti di controllo centrale. In questo modo viene selezionata la funzione desiderata di questo interruttore di gruppo a impulso di corrente: GS1 = interruttore di gruppo con controllo a pulsante e ritardo di ritorno in secondi. È possibile programmare sia un pulsante radio con la funzione di supporto on-stop come pulsante universale, sia un pulsante radio come pulsante direzionale. Con un impulso del pulsante in alto, la posizione di commutazione viene attivata in modo mirato. Con un impulso del pulsante inferiore, la posizione di commutazione AB viene attivata in modo mirato. Un altro impulso di clock nella stessa direzione interrompe immediatamente la sequenza. Tuttavia, in caso di impulso di un tasto nell'altra direzione, si arresta e si passa alla direzione di marcia opposta dopo una pausa di 500 ms. Il controllo centrale può essere eseguito in modo dinamico con e senza priorità. GS2 = interruttore di gruppo come GS1, pulsante centrale sempre senza priorità. GS3 = interruttore di gruppo come GS2, in aggiunta con funzione di inversione a doppio clic per il pulsante locale e un pulsante radio adeguatamente programmato come pulsante universale: Dopo il doppio clic, la tendina si muove nella direzione opposta fino a quando non viene arrestata con un breve tocco. GS4 = interruttore di gruppo come GS2, in aggiunta con funzione di inversione di punta: Il pulsante di controllo agisce inizialmente in modo statico. Il relè viene attivato finché il pulsante viene ruotato in modo che una tenda possa essere ruotata nella direzione opposta con brevi impulsi. GR = relè di gruppo. Finché un pulsante radio è chiuso, un contatto è chiuso, quindi si riapre. Al successivo segnale radio, l'altro contatto si chiude, ecc. Controllo delle scene di luce: Con un segnale di comando di un pulsante programmato come pulsante di scena con doppia levetta è possibile richiamare fino a 4 tempi di esecuzione precedentemente programmati. Quando viene controllato tramite il software GSVS, è possibile avviare i comandi di guida per su e giù con l'esatta indicazione del tempo di guida. Poiché l'attuatore dopo ogni attività, anche durante la guida attivata tramite pulsante, riporta esattamente il tempo trascorso, la posizione dell'ombreggiatura nel software GSVS viene sempre visualizzata correttamente. Al raggiungimento dei finecorsa superiore e inferiore, la posizione viene sincronizzata automaticamente. Se un sensore di luminosità esterno senza fili è programmato in aggiunta a un tasto scena, le scene programmate 1, 2 e 4 vengono eseguite automaticamente a seconda della luminosità esterna. Con l'interruttore rotativo inferiore, il ritardo di ritorno viene impostato nella posizione di arresto in secondi. Il tempo di ritardo deve quindi essere selezionato almeno per il tempo necessario all'elemento di ombreggiatura o al carrello per passare da una posizione finale all'altra. Se viene programmato un contatto per porte senza fili FTK o un sensore maniglia per finestre FFG7B-RW, con la porta aperta è impostata una protezione di blocco che impedisce l'apertura e la chiusura centralizzata. Il LED accompagna la procedura di apprendimento secondo le istruzioni per l'uso e visualizza i comandi di controllo radio durante il funzionamento con un breve lampeggio.
