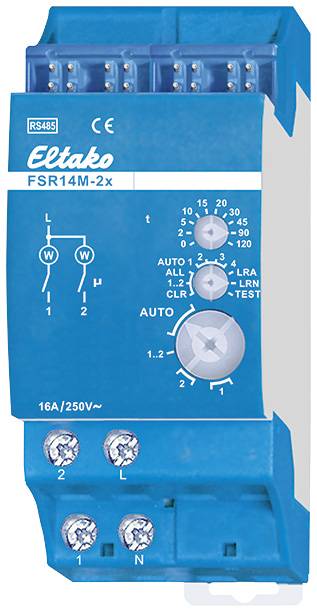

FSR14M-2x Eltako RS485-Bus Attuatore di commutazione del bus Rack Potenza di commutazione (max) 2000 W

Relè di commutazione a impulso di corrente con 2 canali e misurazione della potenza attiva. 1+1 NA non privo di potenziale 16A/250V AC, lampade a LED da 230V fino a 600W, lampade a incandescenza 2000W. Bidirezionale. Perdita stand-by solo 0,1 watt. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 2 unità di divisione = 36 mm di larghezza, 58 mm di profondità. Collegamento al bus Eltako-RS485. Cablaggio trasversale bus e alimentazione elettrica con ponticello. La potenza momentanea viene misurata separatamente per ogni canale e trasmessa al bus, ad esempio per la trasmissione a un computer esterno, e anche tramite il FAM14 alla rete radio. La corrente massima come somma su entrambi i contatti è di 16 A, pertanto è necessaria una protezione su L con un massimo di 16 A. Circuito di contatto nel passaggio zero per la protezione dei contatti e delle lampade. In caso di guasto della tensione di alimentazione, lo stato di commutazione rimane invariato. In caso di tensione di alimentazione periodica viene disattivata. I canali possono essere programmati indipendentemente l'uno dall'altro come canale ES e/o ER. Controllo delle scene: Con uno dei quattro segnali di comando di un pulsante programmato come pulsante di scena con doppia levetta, è possibile attivare o disattivare più canali di uno o più FSR14M-2x per ogni scena. I comandi centrali sul PC vengono inviati con il software di visualizzazione e controllo della radio per edifici GFVS. A tale scopo, programmare sul PC uno o più FSR14M-2x. Con gli interruttori rotanti vengono programmati i pulsanti e, se necessario, vengono testati i 2 canali. Per il funzionamento normale, il selettore centrale e il selettore inferiore vengono quindi impostati SU AUTO. Con l'interruttore rotante superiore, se necessario, per tutti i canali viene impostato il tempo EW (0-120 secondi) per il relè o il tempo RV (0-120 minuti) per gli interruttori di corrente. Se vengono programmati i sensori di luminosità del movimento radio FBH (master) e / o FBH (slave), con il selettore superiore, per ogni canale viene impostata la soglia di commutazione, in cui l'illuminazione si accende o si spegne. Impostazioni dell'interruttore rotante superiore secondo le istruzioni per l'uso. Se i sensori di luminosità radio vengono programmati, con l'interruttore rotante superiore, separato per ogni canale, viene impostata la soglia di commutazione, in cui, a seconda della luminosità, l'illuminazione si accende o si spegne (da circa 0lux in posizione 0 fino a circa 50lux in posizione 120). Un'isteresi di circa 300lux tra l'accensione e lo spegnimento è impostata in modo fisso. Non si tiene conto di un tempo RV aggiuntivo impostato. Per ogni canale è possibile programmare solo un FBH (master) o FAH. Tuttavia, un FBH (master) o FAH può essere programmato in più canali. Se i contatti della porta per finestre senza fili FTK o il sensore della maniglia della finestra FFG7B sono programmati, è possibile impostare diverse funzioni con il selettore centrale nelle posizioni DA AUTO 1 a AUTO 4 e collegare un massimo di 116 FTK: AUTO 1 = finestra su, quindi uscita attiva. AUTO 2 = finestra aperta, quindi uscita attiva. Nelle posizioni AUTO 3 e AUTO 4, l'FTK programmato su un canale è collegato automaticamente. PER AUTO 3, tutti i FTK devono essere chiusi in modo che il contatto di lavoro si chiuda (ad es. Per il controllo del clima). PER AUTO 4 è sufficiente un FTK aperto per chiudere il contatto di lavoro (ad es. Per un messaggio di allarme o per l'alimentazione di un foschia). Uno o più FTK possono essere programmati in più canali, in modo che diverse funzioni siano possibili contemporaneamente per ogni FTK. Dopo un'interruzione di corrente, il collegamento viene ripristinato da un nuovo segnale dell'FTK o al successivo messaggio di stato dopo 15 minuti. Non si tiene conto di un tempo RV aggiuntivo impostato. Funzione con rilevatori di fumo radio FRW o sensori dell'acqua secondo le istruzioni per l'uso. Il LED sotto il selettore rotante superiore accompagna la procedura di apprendimento secondo le istruzioni per l'uso e indica i comandi di controllo durante il funzionamento con un breve lampeggio.
