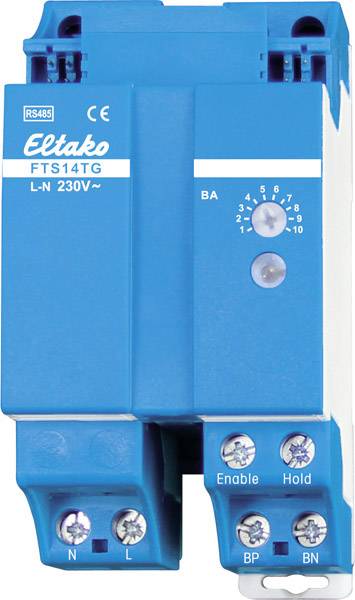

FTS14TG Eltako RS485-Bus Gateway Guida DIN

Pulsante gateway per FTS14. Perdita da stand-by solo 1,3 watt. Collegamento al telecomando Eltako-bus RS485. Cablaggio trasversale bus e alimentazione di corrente con ponticello. In funzione con FAM14 o FTS14KS. Per una migliore dissipazione del calore deve essere sul lato sinistro un'½ unità per la ventilazione, il cavo distanziale DS14. Tensione di alimentazione 230 V. Con un massimo di 3 pulsanti gateway FTS14TG è possibile fino a un massimo di 90 telegrammi di un 2-Draht-Tasterbus a 4 ingressi collegati-bus-taster B4T65 e B4FT65 o bus-tasterkoppler FTS6 1BTK e FTS6 1BTKL con i pulsanti convenzionali ad esso collegati. Con solo 2 fili avviene il trasferimento dei dati e l'alimentazione contemporaneamente. In questo modo, tutti i numerosi pulsanti singoli cavi di controllo. Un FTS14EM è, se necessario, non è necessario. Fino a 30 pezzi B4T65, B4FT65, FTS6 1BTK e FTS6 1BTKL è possibile collegare un pulsante gateway FTS14TG. Tramite il bus 2 per l'alimentazione dei dispositivi collegati con 29V CC e, allo stesso tempo, la trasmissione dei dati. Solo i più comuni bus o linee telefoniche. Il bus 2 è galvanicamente separata dal telecomando Eltako-bus RS485. La lunghezza totale del cavo è pari a 200 m. Al FTS14TG circuito RLC in dotazione deve essere più lontano del bus pulsante o bus-tasterkoppler inoltre ai morsetti BP e BN. Con un FTS14FA in Eltako-RS485-Bus i tastertelegramme dei dispositivi collegati anche in edifici. radio Eltako

Testo tradotto automaticamente.
