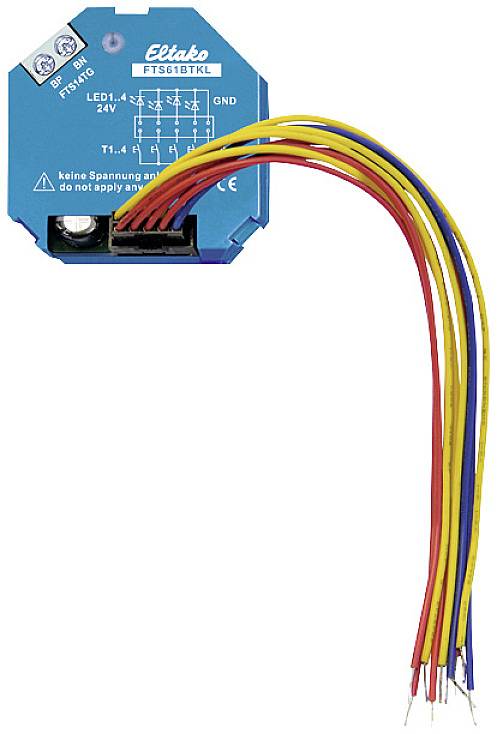

FTS61BTKL Eltako RS485-Bus Accoppiatore a pulsante Da incasso

Accoppiatore di pulsanti bus per 4 pulsanti convenzionali con LED da 24 V integrati per il collegamento ai gateway di pulsanti FTS14TG tramite un bus di pulsanti a 2 fili. Perdita stand-by solo 0,2 watt. Per montaggio a incasso. lunghezza 45 mm, larghezza 45 mm, profondità 18 mm. È possibile collegare fino a 30 pulsanti bus e/o accoppiatori di pulsanti bus FTS61BTKL ai morsetti BP e BN di un gateway di pulsanti FTS14TG. La lunghezza totale ammissibile della linea è di 200 m. Il collegamento RLC in dotazione con il FTS14TG deve trovarsi sul pulsante bus più lontano o su quello più lontano Collegare inoltre l'accoppiatore di pulsanti bus ai morsetti BP e BN. Tramite il bus di tasti a 2 fili viene fornita l'alimentazione di tensione al FTS61BTKL collegato con 29V CC e contemporaneamente la trasmissione dei dati. Si prega di utilizzare solo le linee bus o telefoniche più comuni. È possibile collegare fino a quattro pulsanti convenzionali T1-T4 ai cavi di collegamento lunghi 15 cm. Il polo opposto è T0. I cavi di collegamento possono essere estesi fino a 2 m. Con i LED a 24 V integrati nei pulsanti, i telegrammi di conferma degli attuatori vengono visualizzati quando gli ID degli attuatori con PCT14 sono stati inseriti nella tabella ID del FTS14TG. Attenzione! Non applicare tensione. Come pulsante direzionale è possibile definire le coppie T1/T3 e T2/T4. Il bus è collegato a BP e BN. Rispettare la polarità!

Testo tradotto automaticamente
