Acquista Fujitsu JS-05N-K Relè per PCB 5 V/DC 10 A 1 scambio 1 pz. da Conrad

Relè elettrico nero con scritta 'TAKAMISAWA JSMN-KT', idoneo per applicazioni da 10A e 250V.

Immagine simile

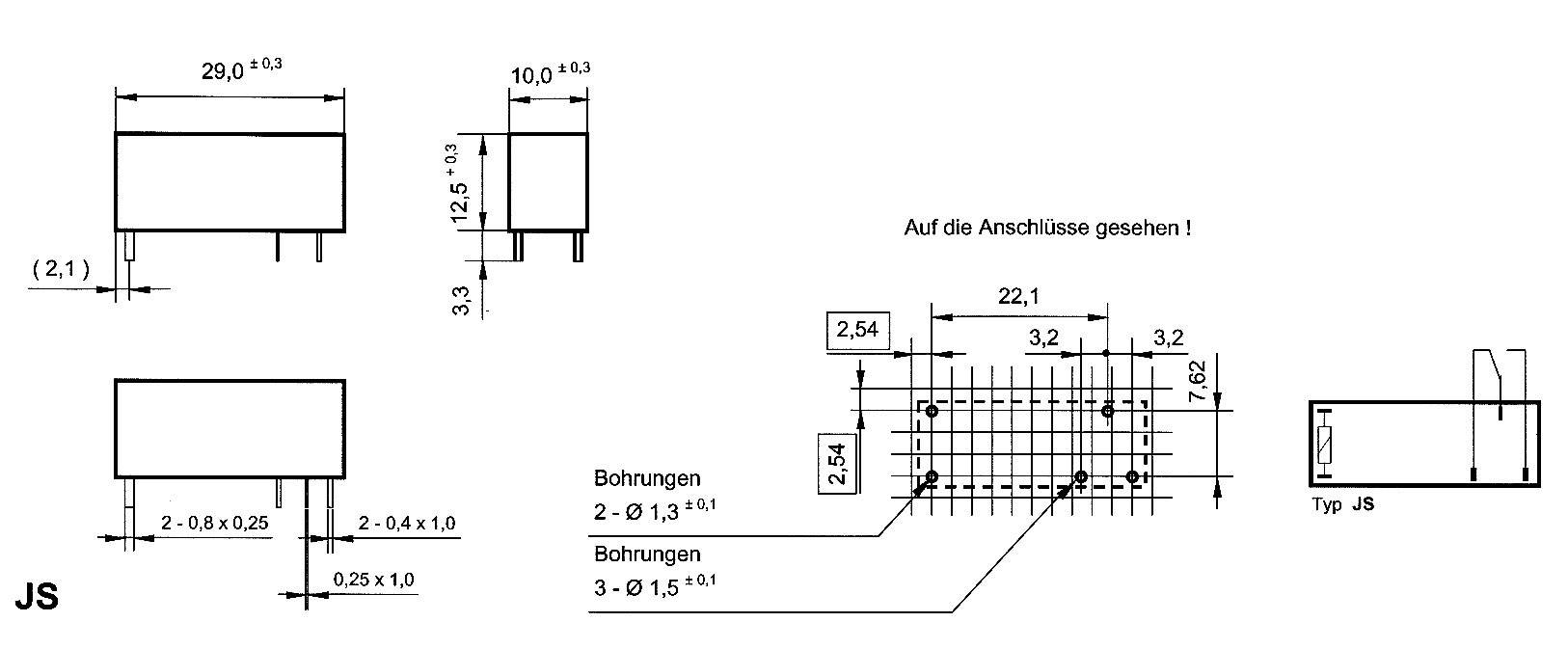

Disegno tecnico di un componente elettronico con dimensioni e posizioni dei fori. Vista laterale e vista dall'alto. Modello JS.

1/2

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

5 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 scambio

Tensione di commutazione max

150 V/DC

400 V/AC

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

250 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1,22 € / Pezzo)

1,47 €

-17 %

1,22 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè di potenza miniatura serie JS

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: JS-05N-K

Tensione nominale bobina: 5 V/DC

Tensione di innesco (min.): 3.5 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 112 Ω

Tipo contatto: 1 scambio

Materiale di contatto: AgSnO2 + Au

Tensione di commutazione max: 150 V/DC
400 V/AC

Corrente di commut. max.: 10 A

Max. potenza di commutazione: 192 W
2000 VA

Aria/distanza di dispersione (bobina/contatti): 8 mm

Collegamento: Pin a saldare

Tempo di risposta: 10 ms

Durata elettrica: 50 x 10³ cicli di commutazione

Durata meccanica: 20 x 10⁶cicli di commutazione

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 29 mm

Larghezza: 10 mm

Altezza: 12.5 mm

Dim.: (L x L x A) 29 x 10 x 12.5 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

Modello: Monostabile

Tensione nominale: 5 V/DC

Potenza di commutazione: 200 VA/ 192 W

Tensione di commutazione: 300 V/DC/ 400 V/AC

Corrente di commutazione: 10 A

Intervallo tensione: 3.5 - 11.3 V/DC

Tipo: JS-05N-K

Temperatura ambiente: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 502892 Fujitsu JS-05N-K Relè per PCB 5 V/DC 10 A 1 scambio 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 502892 Fujitsu JS-05N-K Relè per PCB 5 V/DC 10 A 1 scambio 1 pz.
