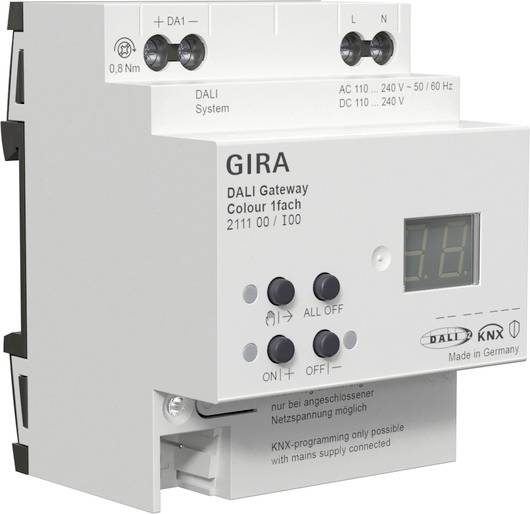

GIRA Gateway 211100 1 pz.

DALI Gateway Colour a 1 ingresso per le caratteristiche KNX: Generale - a seconda della variante dell'apparecchio o un sistema DALI (variante strumento singola) o due sistemi DALI separati (variante strumento doppia). Compatibile con gli standard DALI e DALI-2. – Controllo di lampade con dispositivi di esercizio DALI in un'installazione KNX. - Commutazione e regolazione di un massimo di 64 lampade con dispositivo di funzionamento DALI (ad es. Ballast elettronico) per sistema DALI. – Fino a 6 diversi tipi di indirizzamento consentono il controllo di lampade DALI orientate ai gruppi e indirizzate singolarmente tramite TELEGRAMMI KNX. – Il sistema Pro DALI mette a disposizione un totale di 64 canali per dispositivi DALI. Questi possono essere utilizzati a scelta per un massimo di 64 dispositivi di esercizio DALI con indirizzo singolo o per qualsiasi combinazione di dispositivi di esercizio DALI con indirizzo di gruppo (max. 32) e DALI singoli. - Supporto del comando di dispositivi di funzionamento DALI del tipo di dispositivo "Tunable White" (DALI Device tipo 8 - TW). Controllo della temperatura del colore tramite regolazione dell'intensità relativa o assoluta e inoltre tramite scene ed effetti. Il controllo della temperatura del colore avviene in gran parte in modo indipendente per il controllo della luminosità delle lampadine utilizzate. – Realizzazione di una funzione Dim to warm opzionale statica (tramite parametri ETS) o dinamica (tramite oggetto di comunicazione KNX). – È possibile realizzare un ciclo di temperatura del colore giornaliero per implementare un'illuminazione biologicamente efficace (HCL: Illuminazione centrica umana). A tale scopo sono disponibili fino a quattro matrici HCL liberamente configurabili in termini di luminosità e temperatura di colore, attivabili e commutabili in base all'ora e al giorno e controllate dall'utente - controllo del colore della luce quando si utilizzano dispositivi di funzionamento DALI del tipo di dispositivo "Colour Control" (DALI Device tipo 8 - RGBW Colour Control). Il gateway consente un controllo flessibile del colore nelle stanze dei colori "RGB", "RGBW" o "HSV". Nelle stanze di colore RGB, il colore è controllabile tramite la regolazione relativa o assoluta o tramite oggetti di comunicazione combinati o separati secondo la specifica KNX. Nello spazio colore "HSV" sono sempre disponibili oggetti separati per il controllo assoluto del colore della luce mediante angolo di colore (H), saturazione (S) e valore di luminosità (V). - È possibile realizzare una sequenza di colori in base all'ora del giorno e all'ora del giorno in base al giorno di diverse atmosfere di colore (CTM: Modalità di transizione colore). A tale scopo sono disponibili fino a quattro matrici CTM liberamente configurabili. Ogni matrice permette di impostare le singole preimpostazioni di colore, con o senza regolazione della luminosità. Gli stampi sono attivabili e commutabili individualmente durante il funzionamento del gateway. – Per il controllo del colore: Consente di eseguire cicli automatici di luminosità e cerchio di colore. Il ciclo colore viene utilizzato per il controllo automatico del colore totale delle lampade DALI. Questa funzione utilizza la regolazione ciclica dell'angolo del colore nel cerchio. In questo modo si ottengono gradienti continui che possono essere avviati e arrestati a piacere durante il funzionamento del gateway. Allo stesso modo funziona la funzione di passaggio automatico della luminosità. Questa funzione regola ciclicamente la luminosità in tutto l'intervallo di luminosità e crea così singoli scenari di luminosità. – Controllo centrale opzionale di tutti i componenti DALI collegati (Broadcast). In questo modo non è più necessaria la messa in funzione di DALI, in modo che gli impianti di illuminazione con requisiti di funzionamento ridotti si possono mettere in funzione in modo rapido e semplice (configurazione semplificata senza messa in funzione DALI). – Comando manuale dei gruppi e dei singoli dispositivi indipendentemente dal bus (anche funzionamento in cantiere con controllo di trasmissione) separato per i sistemi DALI. Controllo dello stato di commutazione e della luminosità. – Feedback dello stato di errore DALI, DALI Busy e DALI in caso di corto circuito e segnalazione di un guasto della tensione di alimentazione. - Fino a 6 funzioni di commutazione e regolazione della luminosità. - Stato di commutazione globale e spegnimento in stand-by dell'EVG collegato. Feedback collettivo possibile di tutti gli stati di commutazione. - Possibilità di includere gruppi e singoli dispositivi in un massimo di 16 scenari luminosi per sistema DALI per il controllo della luminosità, della temperatura del colore o del colore. – Eseguire la messa in servizio e il test DALI con il Device Configuration APP integrato nell'ETS, che integra la finestra di dialogo dei parametri standard. – Supporto di sensori DALI-2 (DALI-2 input Device). Sensori DALI supportati: Interfaccia pulsante/pulsante DALI, cursore girevole/scorrevole DALI, rilevatore di presenza DALI, sensore di luminosità DALI). – I comandi dei sensori DALI vengono mappati su KNX (commutazione, regolazione...). – Controllo della trasmissione tramite oggetti di comunicazione KNX come ulteriore possibilità di controllo per il controllo di gruppo o singolo DALI. Funzioni di gruppo e dispositivo: Ogni gruppo e dispositivo singolo ha la funzionalità completa senza limitazioni. Tutte le funzioni orientate al canale possono essere parametrizzate separatamente per ciascun gruppo o dispositivo singolo. In questo modo è possibile un controllo indipendente e multifunzionale dei dispositivi di funzionamento DALI. – Sono possibili messaggi di stato attivi per lo stato di commutazione, il valore di luminosità, la temperatura del colore e il colore. – È possibile impostare i limiti di luminosità e temperatura del colore (minimo, massimo). – Il comportamento di regolazione della luminosità e le caratteristiche di regolazione possono essere parametrizzati. - Accensione e spegnimento senza danneggiare la lampada (soft-ON, soft-OFF). – Funzione di blocco o, in alternativa, funzione di chiusura impostabile. Con la funzione di blocco è possibile il lampeggiamento di gruppi di lampade e dispositivi singoli. - Funzioni temporali (ritardo di accensione, spegnimento, funzione tromba delle scale - anche con funzione di preavviso). – Contaore di esercizio. DALI Power-ON-Level (tramite il comportamento del parametro "dopo ritorno tensione bus/rete") e DALI System-Failure-Level (tramite il comportamento del parametro "in caso di guasto di bus/rete") regolabili. - Reazioni in caso di interruzione e inversione della tensione di bus/rete e regolabili dopo un processo di programmazione ETS (per il controllo della luminosità). È stato stabilito un valore fisso per il controllo della temperatura e del colore. ETS Device Configuration APP (DCA) - comoda messa in funzione DALI senza componenti software esterni. L'identificazione, l'indirizzamento e la mappatura dei dispositivi operativi DALI avvengono nell'ambiente di messa in funzione DALI della DCA separatamente per entrambi i sistemi DALI. - Identificazione rapida di dispositivi di funzionamento DALI tramite controllo tramite tastiera e funzione di lampeggiamento automatica. Configurazione DALI offline: Possibilità di configurazione anche senza connessione all'installazione DALI. - È possibile associare DALI EVG precedentemente riconosciuto a gruppi o singoli dispositivi anche senza una connessione di programmazione esistente al dispositivo o all'installazione DALI. – L'assegnazione degli indirizzi brevi DALI può essere influenzata individualmente. In questo modo è possibile contrassegnare in modo univoco i dispositivi operativi DALI con nomi di gruppo e di dispositivo. – Disattivazione opzionale dell'adattamento della luminosità durante la ricerca dei dispositivi DALI (ad es. Negli impianti esistenti). – Verifica dei tipi di dispositivi DALI durante la mappatura di apparecchiature operative DALI a gruppi o dispositivi singoli proiettati. In questo modo si evitano incompatibilità di funzione dopo la messa in funzione. – Modalità di compatibilità per il supporto di dispositivi operativi non conformi a DALI. – Partial DALI Commissioning: Quando si utilizza questa funzione, i dispositivi di funzionamento già trovati in una ricerca del dispositivo DALI vengono conservati anche se non rispondono al gateway. – Funzione di test di tutti i gruppi DALI o dei singoli dispositivi operativi DALI: ACCENSIONE/SPEGNIMENTO centrale (trasmissione), test del dispositivo (ON/OFF, definizione del valore di luminosità e della temperatura del colore o dello stato del dispositivo), test di gruppo (ON/OFF, impostazione del valore di luminosità e della temperatura del colore o del colore) e test di scene. – Esportazione e importazione di modelli di parametrizzazione in formato XML. – Funzione di documentazione per la creazione di un report di configurazione in formato PDF (panoramica della mappatura di gruppo o configurazione completa del dispositivo). Note - KNX data Secure compatibile. – Gli aggiornamenti del firmware sono possibili con GIRA ETS Service APP (software aggiuntivo). – DALI Gateway Colour a 1 o 2 ingressi sono conformi a IEC 62386-103 ed. 2 certificati. – La piena funzionalità dell'impianto DALI può essere garantita solo con l'utilizzo esclusivo di dispositivi operativi DALI-2. – Progettazione e messa in funzione del dispositivo a partire da ETS 5 a partire dalla versione 5.7.7 o ETS 6 a partire dalla versione 6.1.0 (raccomandazione). Morsetto di collegamento e di derivazione in dotazione per KNX.

Testo tradotto automaticamente
