Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E Trasformatore di corrente a cavo Corrente primaria 150 A Corrente se
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (67,20 € / Pezzo)
67,20 €
IVA escl.
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli

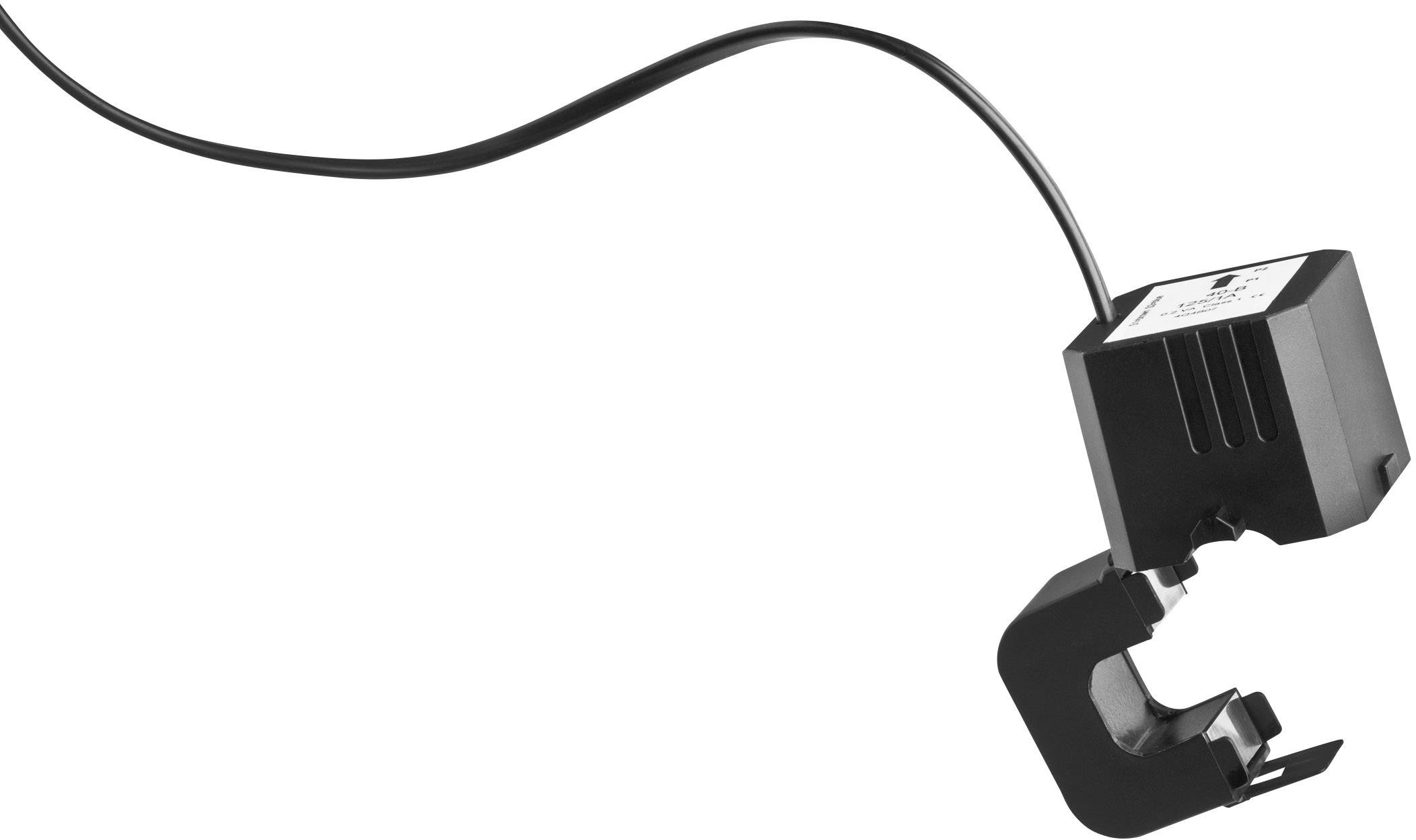

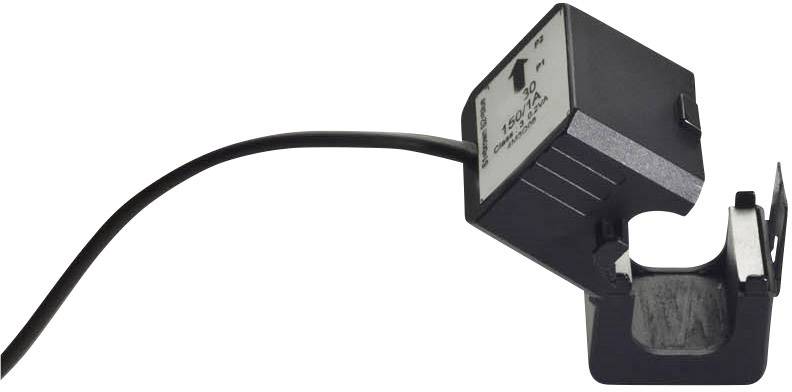

Trasformatore di corrente SC30 150/1 A 0,2 VA cl.3 18 mm con cavo di linea
- Facile e rapida installazione grazie ai semi-nuclei divisibili
- Particolarmente adatto per l'integrazione successiva, in quanto è possibile evitare la separazione del conduttore primario
- Consente l'integrazione successiva senza interrompere l'alimentazione
- La struttura compatta consente l'impiego nei punti difficilmente accessibili in presenza di spazi limitati
- Conduttore circolare fino a 18 mm
- Cavo di collegamento da 3 m incl.
- Incl fascetta fermacavi resistente ai raggi UV per un semplice montaggio
Dati tecnici
- 150/1 A
- Corrente primaria 150 A
- Corrente secondaria 1 A
- Potenza 0,2 VA
- Collegamento cavo di collegamento
- Classe di precisione 3
- Tipo SC30 150/1 A 0,2 VA cl.3
- Peso: 240 g
- Larghezza 35,6 mm
- Altezza 50,4 mm
- Ø ingresso cavo 18 mm
- Tipo prodotto
Trasformatore di corrente a cavo
- Corrente primaria
150 A
- Corrente secondaria
1 A
- Tipo
SC30 150/1A 0,2VA Kl.3 18 mm

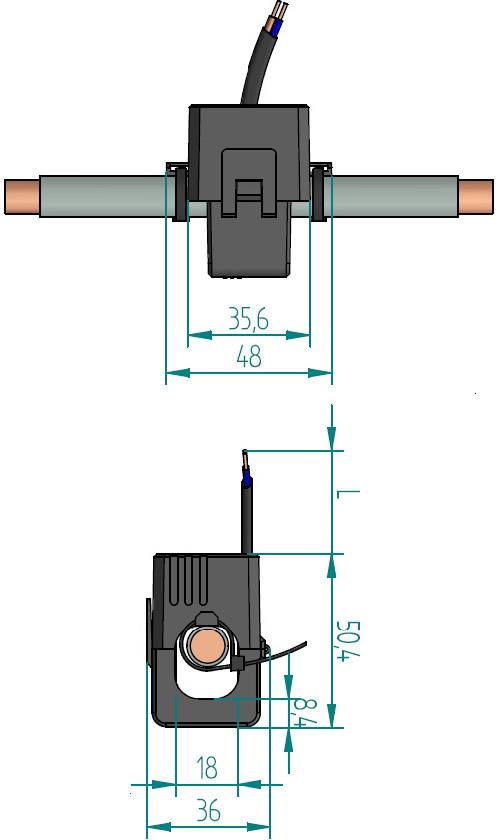

- Dim.
(L x L x A) 36 x 35.6 x 50.4 mm
- Peso
240 g
- Larghezza
35.6 mm
- Altezza
50.4 mm
- Lunghezza
36 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 1344446 Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E Trasformatore di corrente a cavo Corrente primaria 150 A Corrente se
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1344446 Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E Trasformatore di corrente a cavo Corrente primaria 150 A Corrente se
Descrizione
Grazie alla sua struttura compatta, i trasformatori di corrente per conversione del cavo sono particolarmente adatti per l'utilizzo nei punti difficilmente accessibili e in presenza di spazi ristretti. I semi-nuclei separabili ne facilitano ulteriormente l'installazione sul cavo o sulla guida. I trasformatori di corrente per conversione del cavo sono la scelta giusta nel caso in cui un'interruzione del percorso di corrente risulti problematica o un dispositivo di misura debba essere potenziato in modo semplice. Il fissaggio sicuro del cavo primario nel trasformatore di corrente viene garantito a livello costruttivo ed è confermato dal "rumore di click" chiaramente udibile. Le due fascette fermacavi resistenti ai raggi UV e disponibili in dotazione fissano ulteriormente il convertitore.
Condizioni ambientali
Punto di montaggio nelle aree interne
Temperature ambiente –10 °C ... +55 °C
Temperature di immagazzinaggio –20 °C ... +70 °C
Umidità relativa dell'aria 5% ... 85% (è necessario escludere la condensa)
Grado di contaminazione 2
Tipo di protezione IP20
Condizioni di utilizzo
Norma IEC 61869-2:2012
Corrente nominale termica di breve durata (Ith) 60 x Ipr/1 s
Corrente nominale termica continua (Icth) 100%
Livello di isolamento nominale 0,72/3/- kV
Frequenza di isolamento 50/60 Hz
Classe di isolamento E (120 °C)
Materiale alloggiamento: PA 6.6, UL94: V2
Condizioni ambientali
Punto di montaggio nelle aree interne
Temperature ambiente –10 °C ... +55 °C
Temperature di immagazzinaggio –20 °C ... +70 °C
Umidità relativa dell'aria 5% ... 85% (è necessario escludere la condensa)
Grado di contaminazione 2
Tipo di protezione IP20
Condizioni di utilizzo
Norma IEC 61869-2:2012
Corrente nominale termica di breve durata (Ith) 60 x Ipr/1 s
Corrente nominale termica continua (Icth) 100%
Livello di isolamento nominale 0,72/3/- kV
Frequenza di isolamento 50/60 Hz
Classe di isolamento E (120 °C)
Materiale alloggiamento: PA 6.6, UL94: V2
Contenuto della fornitura
- Istruzioni per l’uso
- 2x fascette fermacavi resistenti ai raggi UV per il fissaggio
