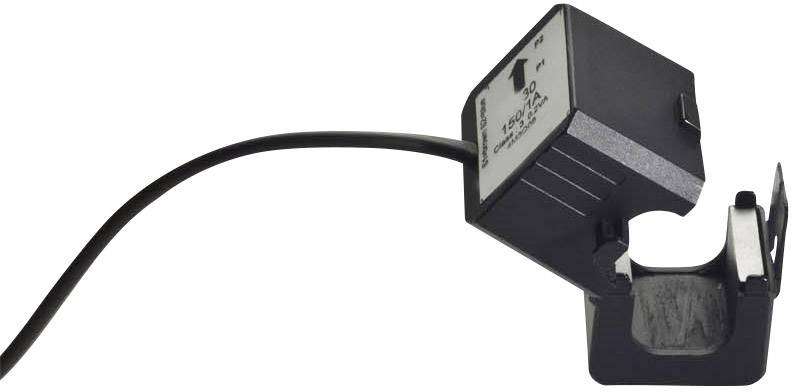

Un sensore elettrico nero a forma quadrata con un cavo, probabilmente un convertitore di corrente, su sfondo bianco.

Convertitore elettrico nero con connessione a cavo, idoneo per misurazioni energetiche.

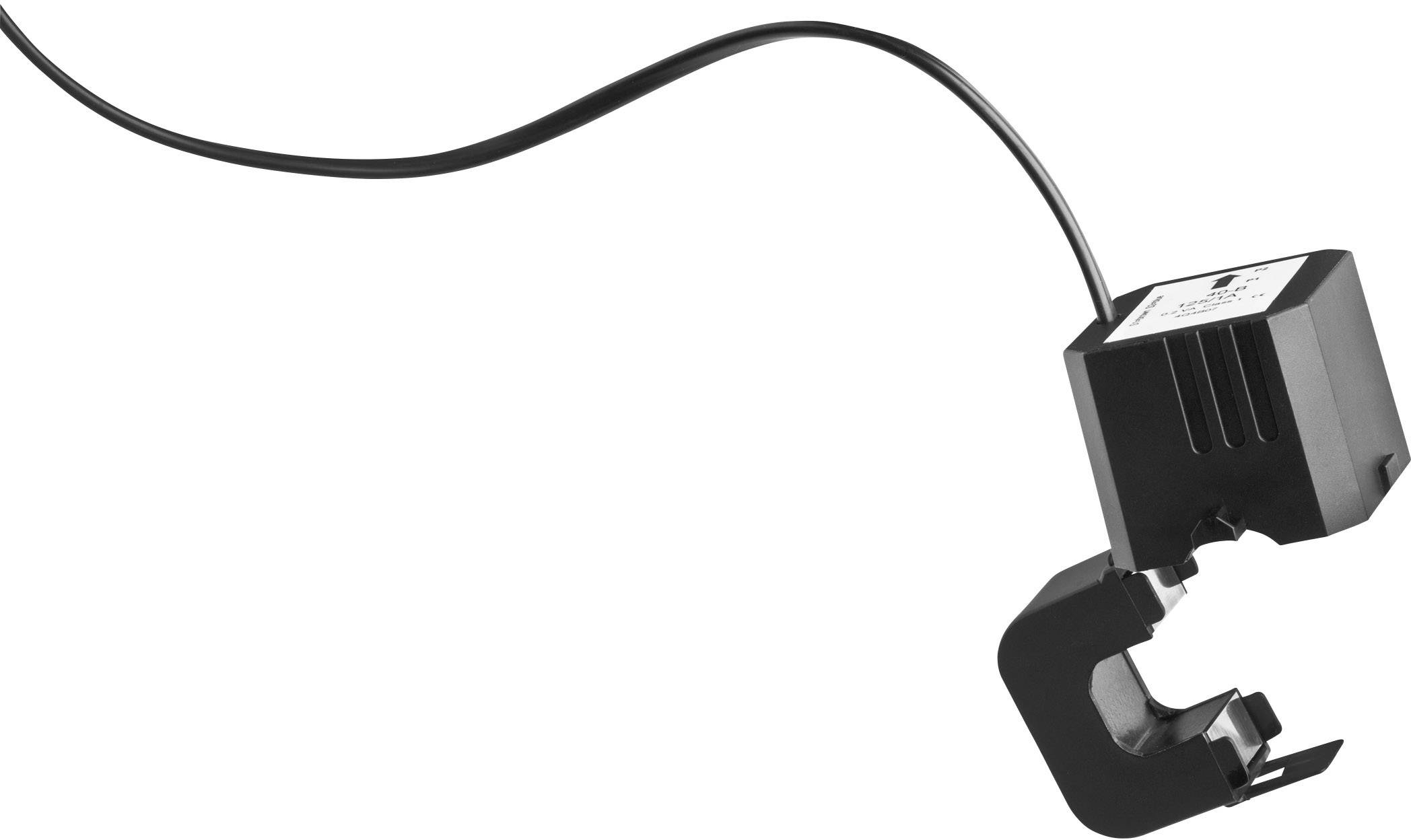

Un trasformatore di corrente nero con clip aperta e cavo per misurare la corrente elettrica in un filo.

Un cavo elettrico con un sensore di corrente clip-on che monitora il flusso di corrente. Il sensore è nero e rettangolare.

1/4

Scheda tecnica (PDF)

Consegna entro Mar. 13 Ott.

2 Pezzo(i)

Mostra alternative

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (86,06 € / Pezzo)

86,06 €

IVA escl.

Solo 2 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Trasformatore di corrente SC30 75/1 A 0,2 VA cl.3 18 mm con cavo di linea

Facile e rapida installazione grazie ai semi-nuclei divisibili
Particolarmente adatto per l'integrazione successiva, in quanto è possibile evitare la separazione del conduttore primario
Consente l'integrazione successiva senza interrompere l'alimentazione
La struttura compatta consente l'impiego nei punti difficilmente accessibili in presenza di spazi limitati
Conduttore circolare fino a 18 mm
Cavo di collegamento da 3 m incl.
Incl fascetta fermacavi resistente ai raggi UV per un semplice montaggio

Dati tecnici

75/1 A
Corrente primaria 75 A
Corrente secondaria 1 A
Potenza 0,2 VA
Collegamento cavo di collegamento
Classe di precisione 3
Tipo SC30 75/1 A 0,2 VA cl.3
Peso: 240 g
Larghezza 35,6 mm
Altezza 50,4 mm
Ø ingresso cavo 18 mm

Tipo prodotto: Trasformatore di corrente a cavo

Corrente primaria: 75 A

Corrente secondaria: 1 A

: 0.2 VA

Ø ingresso cavo: 18 mm

Tipo: SC30 75/1A 0,2VA Kl.3 18 mm

Dim.: (L x L x A) 36 x 35.6 x 50.4 mm

Peso: 240 g

Corrente secondaria: 1 A

Corrente in ingresso: 75 A

Larghezza: 35.6 mm

Altezza: 50.4 mm

Lunghezza: 36 mm

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente primaria

Potenza

Corrente secondaria

Tipo prodotto

Ø ingresso cavo

Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm U118B Trasformatore di corrente a cavo Corrente primaria 75 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344443

Questo articolo

75 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Gossen Metrawatt SC30 60/1A 0,2VA Kl.3 18 mm U118A Trasformatore di corrente a cavo Corrente primaria 60 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344442

60 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Gossen Metrawatt SC30 100/1A 0,2VA Kl.3 18 mm U118C Trasformatore di corrente a cavo Corrente primaria 100 A Corrente secondaria 1 A Ø ingresso cavo:18 mm Montaggio a cerniera 1 pz.

Articolo n°:1344444

100 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D Trasformatore di corrente a cavo Corrente primaria 125 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344445

125 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E Trasformatore di corrente a cavo Corrente primaria 150 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344446

150 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Gossen Metrawatt SC30 200/1A 0,2VA Kl.1 18 mm U118F Trasformatore di corrente a cavo Corrente primaria 200 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344447

200 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Gossen Metrawatt SC30 250/1A 0,2VA Kl.1 18 mm U118G Trasformatore di corrente a cavo Corrente primaria 250 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344448

250 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Gossen Metrawatt SC40-B 100/1A 0,2VA Kl.1 18 mm U118H Trasformatore di corrente a cavo Corrente primaria 100 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344449

100 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm U118I Trasformatore di corrente a cavo Corrente primaria 125 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344450

125 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Gossen Metrawatt SC40-B 150/1A 0,2VA Kl.1 18 mm U118J Trasformatore di corrente a cavo Corrente primaria 150 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344451

150 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 1344443 Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm U118B Trasformatore di corrente a cavo Corrente primaria 75 A Corrente seco

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1344443 Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm U118B Trasformatore di corrente a cavo Corrente primaria 75 A Corrente seco

Descrizione

Grazie alla sua struttura compatta, i trasformatori di corrente per conversione del cavo sono particolarmente adatti per l'utilizzo nei punti difficilmente accessibili e in presenza di spazi ristretti. I semi-nuclei separabili ne facilitano ulteriormente l'installazione sul cavo o sulla guida. I trasformatori di corrente per conversione del cavo sono la scelta giusta nel caso in cui un'interruzione del percorso di corrente risulti problematica o un dispositivo di misura debba essere potenziato in modo semplice. Il fissaggio sicuro del cavo primario nel trasformatore di corrente viene garantito a livello costruttivo ed è confermato dal "rumore di click" chiaramente udibile. Le due fascette fermacavi resistenti ai raggi UV e disponibili in dotazione fissano ulteriormente il convertitore.
Condizioni ambientali
Punto di montaggio nelle aree interne
Temperature ambiente –10 °C ... +55 °C
Temperature di immagazzinaggio –20 °C ... +70 °C
Umidità relativa dell'aria 5% ... 85% (è necessario escludere la condensa)
Grado di contaminazione 2
Tipo di protezione IP20
Condizioni di utilizzo
Norma IEC 61869-2:2012
Corrente nominale termica di breve durata (Ith) 60 x Ipr/1 s
Corrente nominale termica continua (Icth) 100%
Livello di isolamento nominale 0,72/3/- kV
Frequenza di isolamento 50/60 Hz
Classe di isolamento E (120 °C)
Materiale alloggiamento: PA 6.6, UL94: V2
