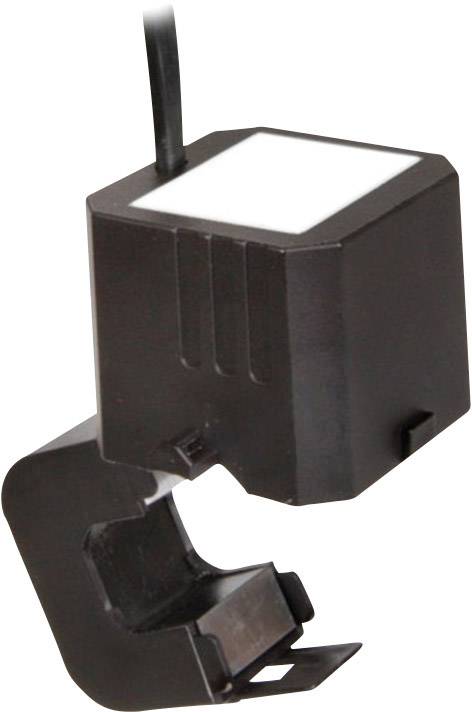

Sensore di corrente nero a pinza per la misurazione della corrente elettrica. Sulla parte superiore è presente una superficie bianca, con cavi di connessione visibili.

Sensore di corrente nero a pinza per la misurazione della corrente elettrica. Sulla parte superiore è presente una superficie bianca, con cavi di connessione visibili.

Un sensore a pinza nero è fissato intorno a un tubo grigio. Un cavo fuoriesce dal sensore, presumibilmente per la trasmissione dei dati.

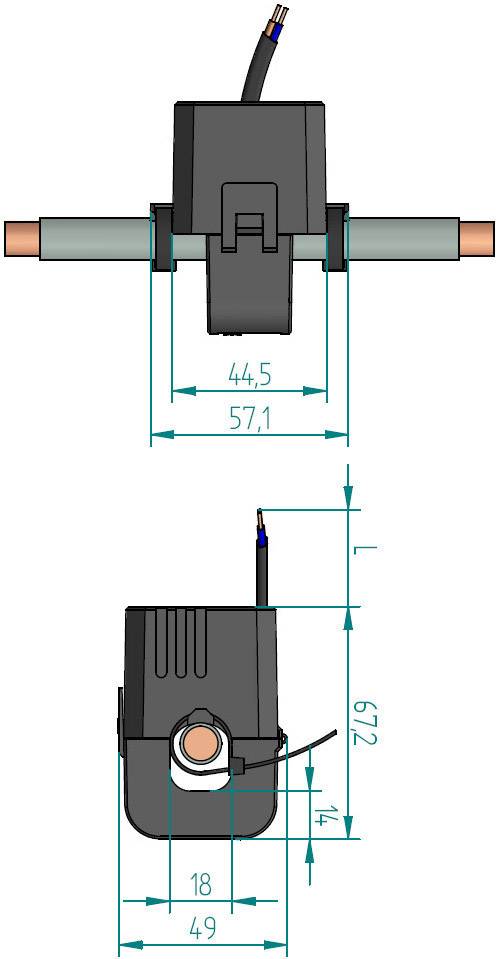

Disegno tecnico di un indicatore di percorso magnetico con misure in millimetri. In alto: dispositivo su un tubo con larghezza complessiva di 57,1 mm. In basso: vista dettagliata in prospettiva frontale.

1/3

Gossen Metrawatt

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

15 Pezzo(i)

Mostra alternative

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (86,06 € / Pezzo)

86,06 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Trasformatore di corrente SC40-B 250/5A 0,5 VA cl. 1 18 mm con cavo di linea

Facile e rapida installazione grazie ai semi-nuclei divisibili
Particolarmente adatto per l'integrazione successiva, in quanto è possibile evitare la separazione del conduttore primario
Consente l'integrazione successiva senza interrompere l'alimentazione
La struttura compatta consente l'impiego nei punti difficilmente accessibili in presenza di spazi limitati
Conduttore circolare fino a 18 mm
Cavo di collegamento da 0,5m incl.
Incl fascetta fermacavi resistente ai raggi UV per un semplice montaggio

Dati tecnici

250/5A
Corrente primaria 250 A
Corrente secondaria 5 A
Potenza 1 VA
Collegamento cavo di collegamento
Classe di precisione 0,5
Tipo SC40-B 250/5A 1 VA cl. 0,5
Peso 360 g
Larghezza 44,5 mm
Altezza 67,2 mm
Ø ingresso cavo 18 mm

Tipo prodotto: Trasformatore di corrente a cavo

Corrente primaria: 250 A

Corrente secondaria: 5 A

Tipo: SC40-B 250/5A 0,5VA Kl.1 18 mm

Dim.: (L x L x A) 49 x 44.5 x 67.2 mm

Peso: 360 g

Larghezza: 44.5 mm

Altezza: 67.2 mm

Lunghezza: 49 mm

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente primaria

Corrente secondaria

Tipo prodotto

Gossen Metrawatt SC40-B 250/5A 0,5VA Kl.1 18 mm U518C Trasformatore di corrente a cavo Corrente primaria 250 A Corrente secondaria 5 A 1 pz.

Articolo n°:1344469

Questo articolo

250 A

5 A

Trasformatore di corrente a cavo

Gossen Metrawatt SC30 60/1A 0,2VA Kl.3 18 mm U118A Trasformatore di corrente a cavo Corrente primaria 60 A Corrente secondaria 1 A 1 pz.

Articolo n°:1344442

60 A

1 A

Trasformatore di corrente a cavo

Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm U118B Trasformatore di corrente a cavo Corrente primaria 75 A Corrente secondaria 1 A 1 pz.

Articolo n°:1344443

75 A

1 A

Trasformatore di corrente a cavo

Gossen Metrawatt SC30 100/1A 0,2VA Kl.3 18 mm U118C Trasformatore di corrente a cavo Corrente primaria 100 A Corrente secondaria 1 A 1 pz.

Articolo n°:1344444

100 A

1 A

Trasformatore di corrente a cavo

Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D Trasformatore di corrente a cavo Corrente primaria 125 A Corrente secondaria 1 A 1 pz.

Articolo n°:1344445

125 A

1 A

Trasformatore di corrente a cavo

Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E Trasformatore di corrente a cavo Corrente primaria 150 A Corrente secondaria 1 A 1 pz.

Articolo n°:1344446

150 A

1 A

Trasformatore di corrente a cavo

Gossen Metrawatt SC30 200/1A 0,2VA Kl.1 18 mm U118F Trasformatore di corrente a cavo Corrente primaria 200 A Corrente secondaria 1 A 1 pz.

Articolo n°:1344447

200 A

1 A

Trasformatore di corrente a cavo

Gossen Metrawatt SC30 250/1A 0,2VA Kl.1 18 mm U118G Trasformatore di corrente a cavo Corrente primaria 250 A Corrente secondaria 1 A 1 pz.

Articolo n°:1344448

250 A

1 A

Trasformatore di corrente a cavo

Gossen Metrawatt SC40-B 100/1A 0,2VA Kl.1 18 mm U118H Trasformatore di corrente a cavo Corrente primaria 100 A Corrente secondaria 1 A 1 pz.

Articolo n°:1344449

100 A

1 A

Trasformatore di corrente a cavo

Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm U118I Trasformatore di corrente a cavo Corrente primaria 125 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344450

125 A

1 A

Trasformatore di corrente a cavo

Documenti & Download

Scheda tecnica

Scheda tecnica 1344469 Gossen Metrawatt SC40-B 250/5A 0,5VA Kl.1 18 mm U518C Trasformatore di corrente a cavo Corrente primaria 250 A Corrente

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1344469 Gossen Metrawatt SC40-B 250/5A 0,5VA Kl.1 18 mm U518C Trasformatore di corrente a cavo Corrente primaria 250 A Corrente

Descrizione

Grazie alla sua struttura compatta, i trasformatori di corrente per conversione del cavo sono particolarmente adatti per l'utilizzo nei punti difficilmente accessibili e in presenza di spazi ristretti. I semi-nuclei separabili ne facilitano ulteriormente l'installazione sul cavo o sulla guida. I trasformatori di corrente per conversione del cavo sono la scelta giusta nel caso in cui un'interruzione del percorso di corrente risulti problematica o un dispositivo di misura debba essere potenziato in modo semplice. Il fissaggio sicuro del cavo primario nel trasformatore di corrente viene garantito a livello costruttivo ed è confermato dal "rumore di clic" chiaramente udibile. Le due fascette fermacavi resistenti ai raggi UV e disponibili in dotazione fissano ulteriormente il convertitore.
Condizioni ambientali
Punto di montaggio nelle aree interne
Temperature ambiente -10 °C ... + 55 °C
Temperature di immagazzinaggio -20 °C ... + 70 °C
Umidità relativa dell'aria 5% ... 85% (è necessario escludere la condensa)
Grado di contaminazione 2
Tipo di protezione IP20
Condizione di utilizzo
Norma IEC 61869-2:2012
Corrente nominale termica di breve durata (Ith) 60 x Ipr/1 s
Corrente nominale termica continua (Icth) 100%
Livello di isolamento nominale 0,72/3/- kV
Frequenza di isolamento 50/60 Hz
Classe di isolamento E (120 °C)
Materiale alloggiamento PA 6.6, UL94: V2

Contenuto della fornitura

Istruzioni per l’uso
2x fascette fermacavi resistenti ai raggi UV per il fissaggio
