Gossen Metrawatt SC50-E 300/5A 0,5VA Kl.1 42 mm U542A Trasformatore di corrente a cavo Corrente primaria 300 A Corrente
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
122,94 €
3
2% = 3,00 €
119,94 €
5
3% = 4,19 €
118,75 €
10
4% = 4,99 €
117,95 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (122,94 € / Pezzo)
122,94 €
IVA escl.
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Highlights & Dettagli
Trasformatore di corrente SC50-E 300/5A 0,5 VA cl.1 42 mm con cavo di linea
- Facile e rapida installazione grazie ai semi-nuclei divisibili
- Particolarmente adatto per l'integrazione successiva, in quanto è possibile evitare la separazione del conduttore primario
- Consente l'integrazione successiva senza interrompere l'alimentazione
- La struttura compatta consente l'impiego nei punti difficilmente accessibili in presenza di spazi limitati
- Conduttore circolare fino a 42 mm
- Cavo di collegamento da 3 m incl.
- Incl fascetta fermacavi resistente ai raggi UV per un semplice montaggio
Dati tecnici
- 300/5A
- Corrente primaria 300 A
- Corrente secondaria 5 A
- Potenza 0,5 VA
- Collegamento cavo di collegamento
- Classe di precisione 1
- Tipo SC50-E 300/5A 0,5 VA cl.1
- Peso 450 g
- Larghezza 54,6 mm
- Altezza 97 mm
- Ø ingresso cavo 42 mm
- Tipo prodotto
Trasformatore di corrente a cavo
- Corrente primaria
300 A
- Corrente secondaria
5 A
- Tipo
SC50-E 300/5A 0,5VA Kl.1 42 mm

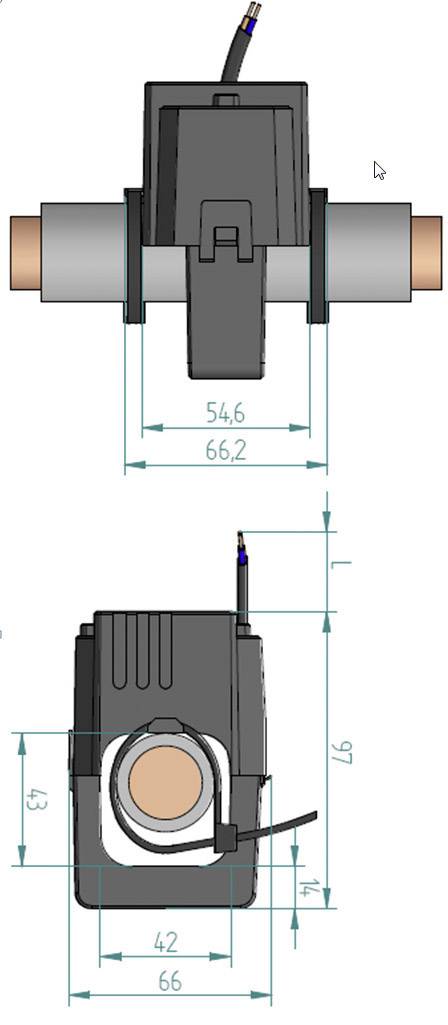

- Dim.
(L x L x A) 66 x 54.6 x 97 mm
- Peso
450 g
- Larghezza
54.6 mm
- Altezza
97 mm
- Lunghezza
66 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 1344474 Gossen Metrawatt SC50-E 300/5A 0,5VA Kl.1 42 mm U542A Trasformatore di corrente a cavo Corrente primaria 300 A Corrente
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1344474 Gossen Metrawatt SC50-E 300/5A 0,5VA Kl.1 42 mm U542A Trasformatore di corrente a cavo Corrente primaria 300 A Corrente
Descrizione
Grazie alla sua struttura compatta, i trasformatori di corrente per conversione del cavo sono particolarmente adatti per l'utilizzo nei punti difficilmente accessibili e in presenza di spazi ristretti. I semi-nuclei separabili ne facilitano ulteriormente l'installazione sul cavo o sulla guida. I trasformatori di corrente per conversione del cavo sono la scelta giusta nel caso in cui un'interruzione del percorso di corrente risulti problematica o un dispositivo di misura debba essere potenziato in modo semplice. Il fissaggio sicuro del cavo primario nel trasformatore di corrente viene garantito a livello costruttivo ed è confermato dal "rumore di clic" chiaramente udibile. Le due fascette fermacavi resistenti ai raggi UV e disponibili in dotazione fissano ulteriormente il convertitore.
Condizioni ambientali
Punto di montaggio nelle aree interne
Temperature ambiente -10 °C ... + 55 °C
Temperature di immagazzinaggio -20 °C ... + 70 °C
Umidità relativa dell'aria 5% ... 85% (è necessario escludere la condensa)
Grado di contaminazione 2
Tipo di protezione IP20
Condizione di utilizzo
Norma IEC 61869-2:2012
Corrente nominale termica di breve durata (Ith) 60 x Ipr/1 s
Corrente nominale termica continua (Icth) 100%
Livello di isolamento nominale 0,72/3/- kV
Frequenza di isolamento 50/60 Hz
Classe di isolamento E (120 °C)
Materiale alloggiamento PA 6.6, UL94: V2
Condizioni ambientali
Punto di montaggio nelle aree interne
Temperature ambiente -10 °C ... + 55 °C
Temperature di immagazzinaggio -20 °C ... + 70 °C
Umidità relativa dell'aria 5% ... 85% (è necessario escludere la condensa)
Grado di contaminazione 2
Tipo di protezione IP20
Condizione di utilizzo
Norma IEC 61869-2:2012
Corrente nominale termica di breve durata (Ith) 60 x Ipr/1 s
Corrente nominale termica continua (Icth) 100%
Livello di isolamento nominale 0,72/3/- kV
Frequenza di isolamento 50/60 Hz
Classe di isolamento E (120 °C)
Materiale alloggiamento PA 6.6, UL94: V2
Contenuto della fornitura
- Istruzioni per l’uso
- 2x fascette fermacavi resistenti ai raggi UV per il fissaggio
