Name: Gossen Metrawatt SC50-E 400/1A 0,5VA Kl.0,5 42 mm U142C Trasformatore di corrente a cavo Corrente primaria 400 A Corrent
Brand: Gossen Metrawatt
SKU: 1344461
Availability: BackOrder

Un sensore elettrico nero a forma rettangolare con connessione per cavi, tipicamente utilizzato per la misurazione della corrente.

Un sensore elettrico nero fissato a un cavo grigio, presumibilmente utilizzato per misurare il flusso di corrente.

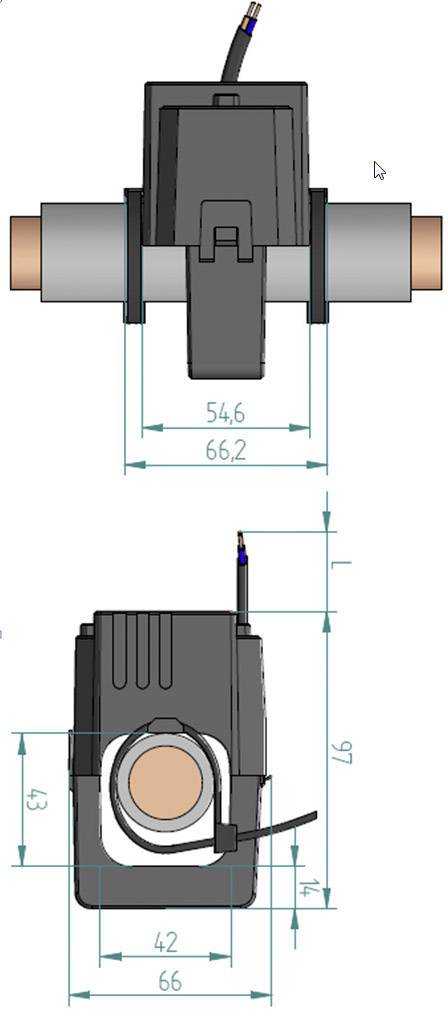

'Disegno tecnico di un componente con dimensioni: larghezza 66,2 mm, altezza 97 mm, profondità 66 mm. Due tubi sono montati lateralmente.'

1/3

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

9 Pezzo(i)

Mostra alternative

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (98,35 € / Pezzo)

98,35 €

IVA escl.

Solo 9 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Trasformatore di corrente SC50-E 400/1A 0,5 VA cl. 0,5 42 mm con cavo di linea

Facile e rapida installazione grazie ai semi-nuclei divisibili
Particolarmente adatto per l'integrazione successiva, in quanto è possibile evitare la separazione del conduttore primario
Consente l'integrazione successiva senza interrompere l'alimentazione
La struttura compatta consente l'impiego nei punti difficilmente accessibili in presenza di spazi limitati
Conduttore circolare fino a 42 mm
Cavo di collegamento da 5m incl.
Incl fascetta fermacavi resistente ai raggi UV per un semplice montaggio

Dati tecnici

400/1A
Corrente primaria 400 A
Corrente secondaria 1 A
Potenza 0,5 VA
Collegamento cavo di collegamento
Classe di precisione 0,5
Tipo SC50-E 400/1A 0,5VA cl. 0,5
Peso 450 g
Larghezza 54,6 mm
Altezza 97 mm
Ø ingresso cavo 42 mm

Tipo prodotto: Trasformatore di corrente a cavo

Corrente primaria: 400 A

Corrente secondaria: 1 A

: 0.5 VA

Ø ingresso cavo: 42 mm

Tipo: SC50-E 400/1A 0,5VA Kl.0,5 42 mm

Dim.: (L x L x A) 66 x 54.6 x 97 mm

Peso: 450 g

Corrente secondaria: 1 A

Corrente in ingresso: 400 A

Larghezza: 54.6 mm

Altezza: 97 mm

Lunghezza: 66 mm

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente primaria

Potenza

Corrente secondaria

Tipo prodotto

Ø ingresso cavo

Gossen Metrawatt SC30 100/1A 0,2VA Kl.3 18 mm U118C Trasformatore di corrente a cavo Corrente primaria 100 A Corrente secondaria 1 A Ø ingresso cavo:18 mm Montaggio a cerniera 1 pz.

Articolo n°:1344444

Consegna entro Mar 20 Ott

18 Pezzo(i)Conrad Electronic

100 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

90,16 €^*

Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D Trasformatore di corrente a cavo Corrente primaria 125 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344445

Consegna entro Mar 20 Ott

6 Pezzo(i)Conrad Electronic

125 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

81,96 €^*

Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E Trasformatore di corrente a cavo Corrente primaria 150 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344446

Consegna entro Mar 17 Nov

Conrad Electronic

150 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

67,20 €^*

Gossen Metrawatt SC30 200/1A 0,2VA Kl.1 18 mm U118F Trasformatore di corrente a cavo Corrente primaria 200 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344447

Consegna entro Mar 20 Ott

3 Pezzo(i)Conrad Electronic

200 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

73,76 €^*

Gossen Metrawatt SC30 250/1A 0,2VA Kl.1 18 mm U118G Trasformatore di corrente a cavo Corrente primaria 250 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344448

Consegna entro Mar 20 Ott

9 Pezzo(i)Conrad Electronic

250 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

86,06 €^*

Gossen Metrawatt SC30 60/1A 0,2VA Kl.3 18 mm U118A Trasformatore di corrente a cavo Corrente primaria 60 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344442

Consegna entro Mar 20 Ott

6 Pezzo(i)Conrad Electronic

60 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

86,06 €^*

Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm U118B Trasformatore di corrente a cavo Corrente primaria 75 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344443

Consegna entro Mar 17 Nov

Conrad Electronic

75 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

86,06 €^*

Gossen Metrawatt SC40-B 100/1A 0,2VA Kl.1 18 mm U118H Trasformatore di corrente a cavo Corrente primaria 100 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344449

Consegna entro Mar 20 Ott

10 Pezzo(i)Conrad Electronic

100 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

90,16 €^*

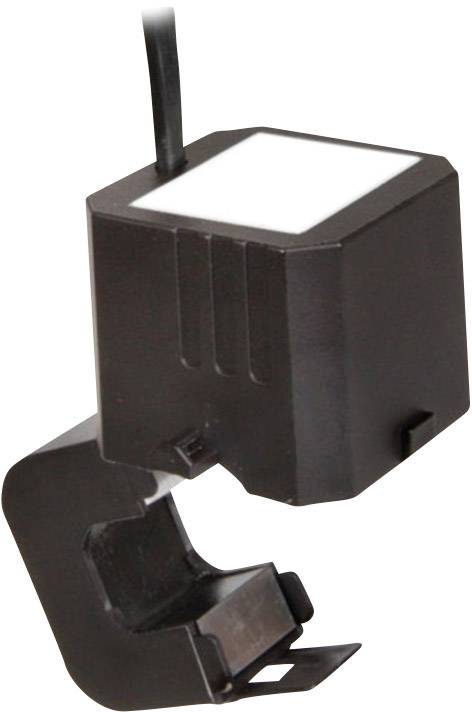

Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm U118I Trasformatore di corrente a cavo Corrente primaria 125 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344450

Consegna entro Mar 20 Ott

13 Pezzo(i)Conrad Electronic

125 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

86,06 €^*

Gossen Metrawatt SC40-B 150/1A 0,2VA Kl.1 18 mm U118J Trasformatore di corrente a cavo Corrente primaria 150 A Corrente secondaria 1 A Ø ingresso cavo:18 mm 1 pz.

Articolo n°:1344451

Consegna entro Mar 20 Ott

1 Pezzo(i)Conrad Electronic

150 A

0.2 VA

1 A

Trasformatore di corrente a cavo

18 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

73,76 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1344461 Gossen Metrawatt SC50-E 400/1A 0,5VA Kl.0,5 42 mm U142C Trasformatore di corrente a cavo Corrente primaria 400 A Corrent

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1344461 Gossen Metrawatt SC50-E 400/1A 0,5VA Kl.0,5 42 mm U142C Trasformatore di corrente a cavo Corrente primaria 400 A Corrent

Descrizione

Grazie alla sua struttura compatta, i trasformatori di corrente per conversione del cavo sono particolarmente adatti per l'utilizzo nei punti difficilmente accessibili e in presenza di spazi ristretti. I semi-nuclei separabili ne facilitano ulteriormente l'installazione sul cavo o sulla guida. I trasformatori di corrente per conversione del cavo sono la scelta giusta nel caso in cui un'interruzione del percorso di corrente risulti problematica o un dispositivo di misura debba essere potenziato in modo semplice. Il fissaggio sicuro del cavo primario nel trasformatore di corrente viene garantito a livello costruttivo ed è confermato dal "rumore di clic" chiaramente udibile. Le due fascette fermacavi resistenti ai raggi UV e disponibili in dotazione fissano ulteriormente il convertitore.
Condizioni ambientali
Punto di montaggio nelle aree interne
Temperature ambiente -10 °C ... + 55 °C
Temperature di immagazzinaggio -20 °C ... + 70 °C
Umidità relativa dell'aria 5% ... 85% (è necessario escludere la condensa)
Grado di contaminazione 2
Tipo di protezione IP20
Condizione di utilizzo
Norma IEC 61869-2:2012
Corrente nominale termica di breve durata (Ith) 60 x Ipr/1 s
Corrente nominale termica continua (Icth) 100%
Livello di isolamento nominale 0,72/3/- kV
Frequenza di isolamento 50/60 Hz
Classe di isolamento E (120 °C)
Materiale alloggiamento PA 6.6, UL94: V2
