Name: Gossen Metrawatt Z270M Z270M Adattatore 1 pz.
Brand: Gossen Metrawatt
SKU: 2301602
Availability: InStock

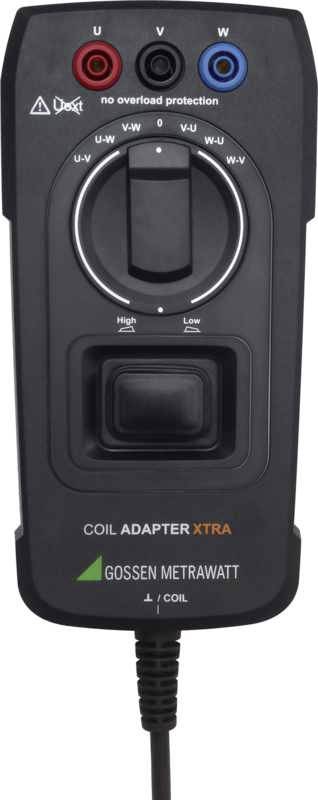

Un adattatore elettrico nero con morsetti contraddistinti dai colori (U, V, W) per scopi di misurazione, marca 'Gossen Metrawatt'.

Consegna entro Mar 13 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (372,95 € / Pezzo)

372,95 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Adattatore COIL XTRA per il controllo della chiusura a filo in combinazione con Metrahit serie IM

Adattatore per il rilevamento dei cortocircuiti su induttanze da 10 microH a 5 H
L'adattatore COIL XTRA, in combinazione con i seguenti multimetri, consente la misurazione semi-automatica della fine dell'avvolgimento:
METRAHIT IN XTRA
METRAHIT IN E-DRIVE
Applicazioni
Se si verifica un problema su una macchina elettrica, può verificarsi una causa elettrica o meccanica. Elettricamente, si tratta di un errore sugli avvolgimenti o sull'azionamento o sull'elettronica. Con la misurazione della resistenza di isolamento vengono rilevati errori di isolamento tra gli avvolgimenti e l'alloggiamento. I collegamenti di avvolgimento all'interno di un avvolgimento vengono rilevati più facilmente confrontando le proprietà elettriche degli avvolgimenti di macchine multifase tra loro. Con METRAHIT IN XTRA o E-DRIVE e l'adattatore COIL XTRA, ciò avviene con una tensione di presa di 1000 V, un cosiddetto test Surge. In questo modo vengono rilevati in modo affidabile anche gli errori che si verificano solo con la tensione di esercizio in uso.
Il test funziona per avvolgimenti con induttanze da 10 microH a 5 H, questo corrisponde a macchine trifase con tensione nominale di 400 V di circa 160 VA fino a 80 MVA. Il processo di prova è semi-automatico per macchine trifase. Dopo il collegamento ai collegamenti U-V-W, la prova viene eseguita con un interruttore rotante, in questo modo è possibile compensare anche gli effetti di remanenza.
Per motori e generatori elettrici multifase, ad es. Motori a corrente trifase DIN, il confronto dei risultati di misurazione rileva direttamente gli sbilanciamenti sugli avvolgimenti e consente la valutazione di un collegamento a gomito.
Per motori e generatori elettrici monofase, il test viene effettuato mediante confronto con un valore nominale noto.

Dati tecnici

Tipo prodotto: Adattatore

Adatto per marchio: Gossen Metrawatt

Modello: Rilevamento dei cortocircuiti dell'avvolgimento in combinazione con la serie IM Metrahit

Peso: 365 g

Adatto per: GMC-I METRAHIT Series

Larghezza: 170 mm

Altezza: 10 mm

Lunghezza: 170 mm

Tipo: Z270M

UKCA: Sì

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2301602 Gossen Metrawatt Z270M Z270M Adattatore 1 pz.

Descrizione

Caratteristiche tecniche
della misurazione del cortocircuito dell'avvolgimento nell'intervallo di induttanza con l'adattatore Z270M: Da 10 microH a 5 H

l'adattatore Z270M è universale per molte macchine elettriche di diverse classi di potenza. I motori standard DIN Fur sono conformi a potenze da circa 160 VA fino a circa 80 MVA.
Collegamento simultaneo a 3 avvolgimenti
interruttore rotante per la selezione dell'avvolgimento
inversione di polarizzazione con interruttore rotante
2 intervalli di induttanza
10 micro H... 50 mH
5 mH... Spina di collegamento combinata 5 H per
ETRAHIT NELLA
segnalazione automatica del Posizione dell'interruttore rotante al METRAHIT NELLA
rappresentazione grafica dei risultati di misurazione AM METRAHIT IM
