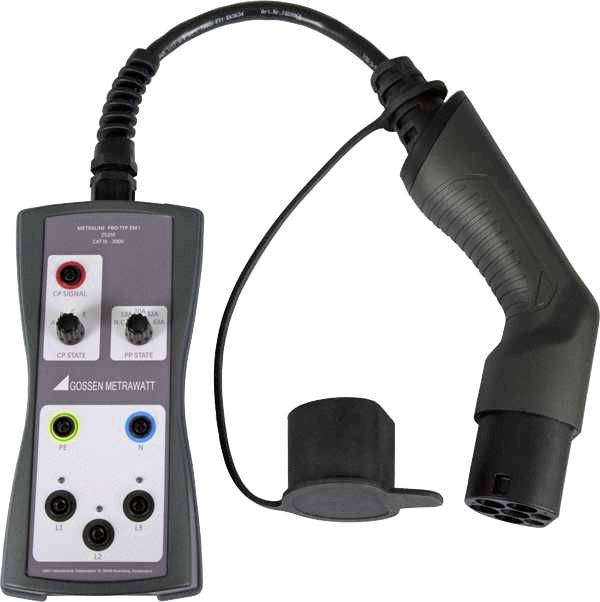

Gossen Metrawatt Z525G METRALINE PRO-TYP EM II Adattatore per test 1 pz.

Adattatore di prova a 1 e 3 fasi per testare l'efficacia delle misure di protezione ai punti di ricarica elettronica con il Profitest Master, la simulazione di Veicoli elettrici fittizi collegati e simulazione di capacità di carico di corrente dei set di ricarica secondo IEC 61851-1.

METRALINE PRO TIPO EM II:
Il collegamento dei cavi di misura del Profitest master avviene tramite prese di sicurezza da 4 mm (L1, L2, L3, N, PE).

Simulazione veicolo (CP)
In conformità con IEC 61851, gli stati A, B, C ed E possono essere simulati. I diversi stati del veicolo vengono visualizzati tramite
Interruttore rotante impostato.
- Stato A - nessun veicolo collegato
- Stato B - veicolo collegato, ma non pronto per la ricarica
- Stato C - veicolo collegato e pronto per la ricarica, Ventilazione dell'area di carico non richiesta
- Stato E - errore - cortocircuito CP - PE tramite diodo interno

Simulazione cavo (PP)
È possibile simulare le diverse codifiche per cavi di ricarica con 13 A, 20 A, 32 A e 63 A. Inoltre, è È possibile simulare lo stato "nessun cavo".
La simulazione dei diversi cavi di ricarica avviene commutando diverse resistenze tra PP e PE utilizzando l'Interruttore rotante. In conformità con IEC 61851 sono possibili i seguenti valori:
- Nessun cavo 0 Ω
- Cavo 13 A 1,5 kΩ
- Cavo 20 A 680 Ω
- Cavo 32 A 220 Ω
- Cavo 63 A 100 Ω
