Acquista GW Instek AFG-2225 Generatore di funzioni 0.1 Hz - 25 MHz 2 canali Arbitrario, Sinuosidale, Quadra, Rumore, Triangolare da Conrad

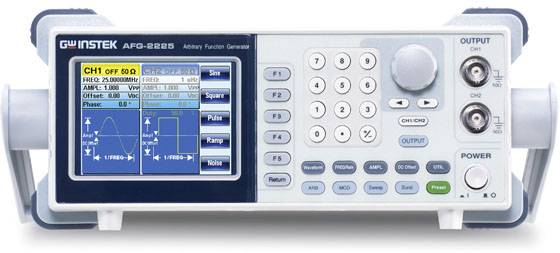

Un generatore di funzioni con display digitale che mostra frequenza e forme d'onda. Comandi principali sul pannello frontale.

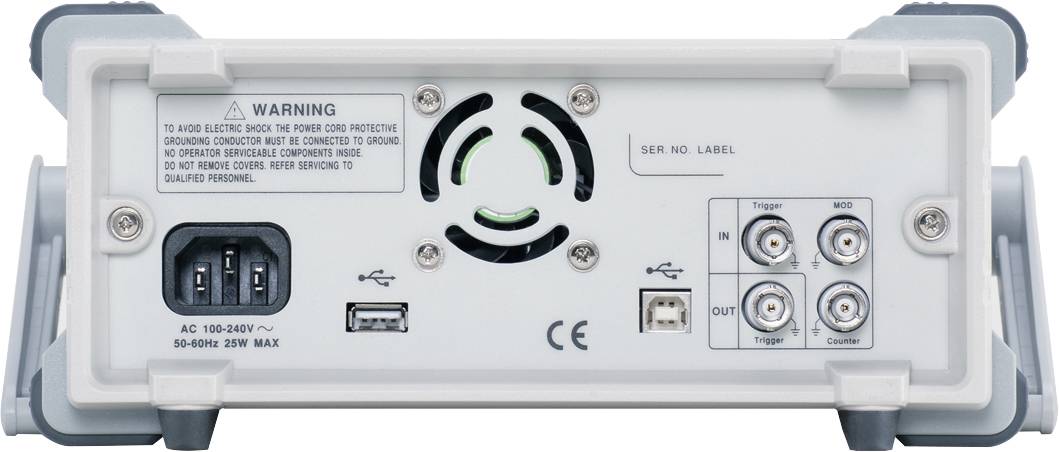

Vista posteriore di un dispositivo elettrico con connessione di alimentazione, ventola, porta USB, avviso di sicurezza e diversi attacchi per cavi.

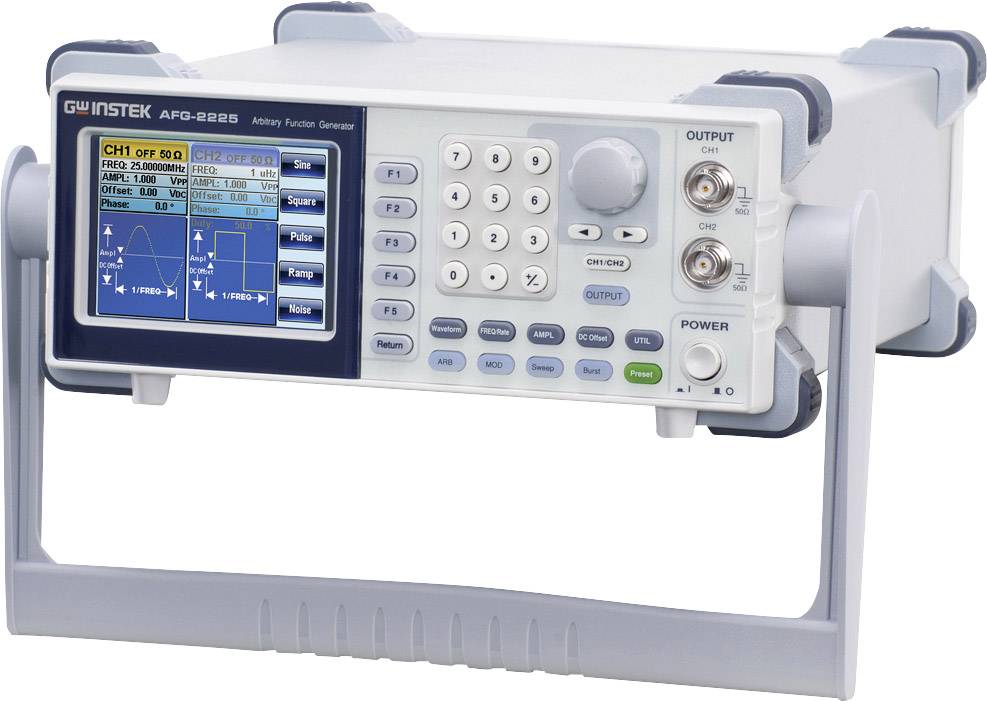

Un generatore di funzioni con schermo mostra diverse forme d'onda, tasti per la regolazione e connettori per l'ingresso e l'uscita.

1/3

Consegna entro Gio. 1 Ott.

1 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (397,54 € / Pezzo)

397,54 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Generatore di funzioni arbitrarie

2 canali
Larghezza di banda 1 µHz - 25 MHz
Generatore arbitrario 120 MSa/s
Produzione di segnale digitale diretta (DDS)
USB-host

Dati tecnici

AM/FM/PM/SUM-modulazione: 2 mHz - 20 kHz
Modulazione FSK: 2 mHz - 100 kHz
Disassamento: ± 5 Vp
Memoria curva: 4 kPt
Impedenza: 50 Ω
Resistenza d'ingresso: 1 kΩ // 1 pF
Risoluzione: 0,1 Hz
Display: schermo LCD a colori da 8,89 cm

Forma segnale d'uscita: Sinusoidale/rettangolare/rampa/rumore/segnale arbitrario

Tipo prodotto: Generatore di funzioni

Range frequenza: 0.1 Hz - 25 MHz

Segnale in uscita: Arbitrario
Sinuosidale
Quadra
Rumore
Triangolare

Intervallo di frequenza sinusoidale: 1 µHz - 25 MHz

Intervallo di frequenza dell'onda quadra: 1 µHz - 25 MHz

Tempo di salita onda quadra: 25 ns

Display: LCD

Triangolo intervallo di frequenza: 1 µHz - 1 MHz

: di fabbrica senza certificato

Funzione vobulazione: 1 µHz - 25 MHz

Modulazione interna: AM/FM/PM/FSK/SUM

Trigger (sincrono): TTL

Misurazione frequenza esterna: 5 Hz - 150 MHz

Dim.: (L x A) 266 mm x 107 mm

Peso: 2.5 kg

Numero canali: 2 canali

Frequenza (Max.): 25 MHz

Frequenza min.: 0.1 Hz

Caratteristiche: modulazione

Larghezza: 266 mm

Altezza: 107 mm

Interfacce: USB

Alimentatori VDE: Alimentazione a rete

Tipo: AFG-2225

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 630771 GW Instek AFG-2225 Generatore di funzioni 0.1 Hz - 25 MHz 2 canali Arbitrario, Sinuosidale, Quadra, Rumore, Triangolare

Descrizione

L'AFG-2225 con generatore di funzioni, generatore di segnale digitale (DDS) offre una larghezza di banda di 25 MHz e due canali di uscita indipendenti. La dotazione comprende i segnali standard sinusoidale, quadra, rampa, rumore e 20 MSa/s con forma d'onda arbitrarie 10 bit risoluzione verticale. Inoltre, sono disponibili le funzioni AM/FM/PM/FSK/SUM-Modulation, sweep/Burst e di frequenza. Il monitor a colori LCD da 8,89 cm consente di visualizzare tutti i parametri delle forme d'onda e le impostazioni. Un'interfaccia USB può essere utilizzato per il controllo remoto di un computer. La forma d'onda arbitraria può essere generata tramite il software PC® scaricabile liberamente e trasmessa al generatore.

Testo tradotto automaticamente.

Versione

Rapporto impulso/pausa per segnale a onda rettangolare regolabile
Impostazione della forma d'onda- Parametri su tastiera e manopola
Visualizzazione contemporanea di ampiezza, offset CC e una variabile funzione sul display
10 Locazioni della memoria impostate
10 Memorie a forma del segnale 4 k punti, non volatile.
