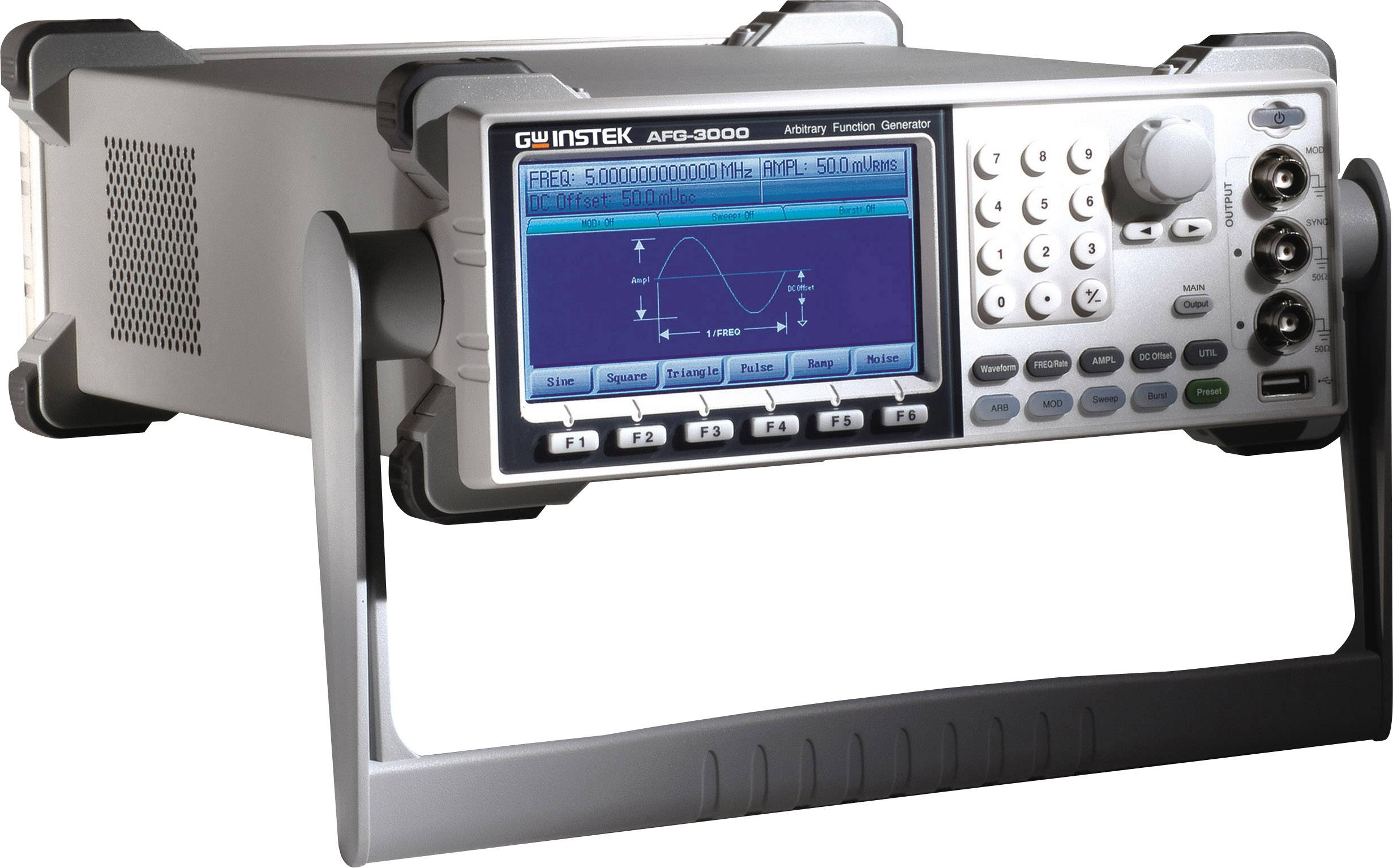

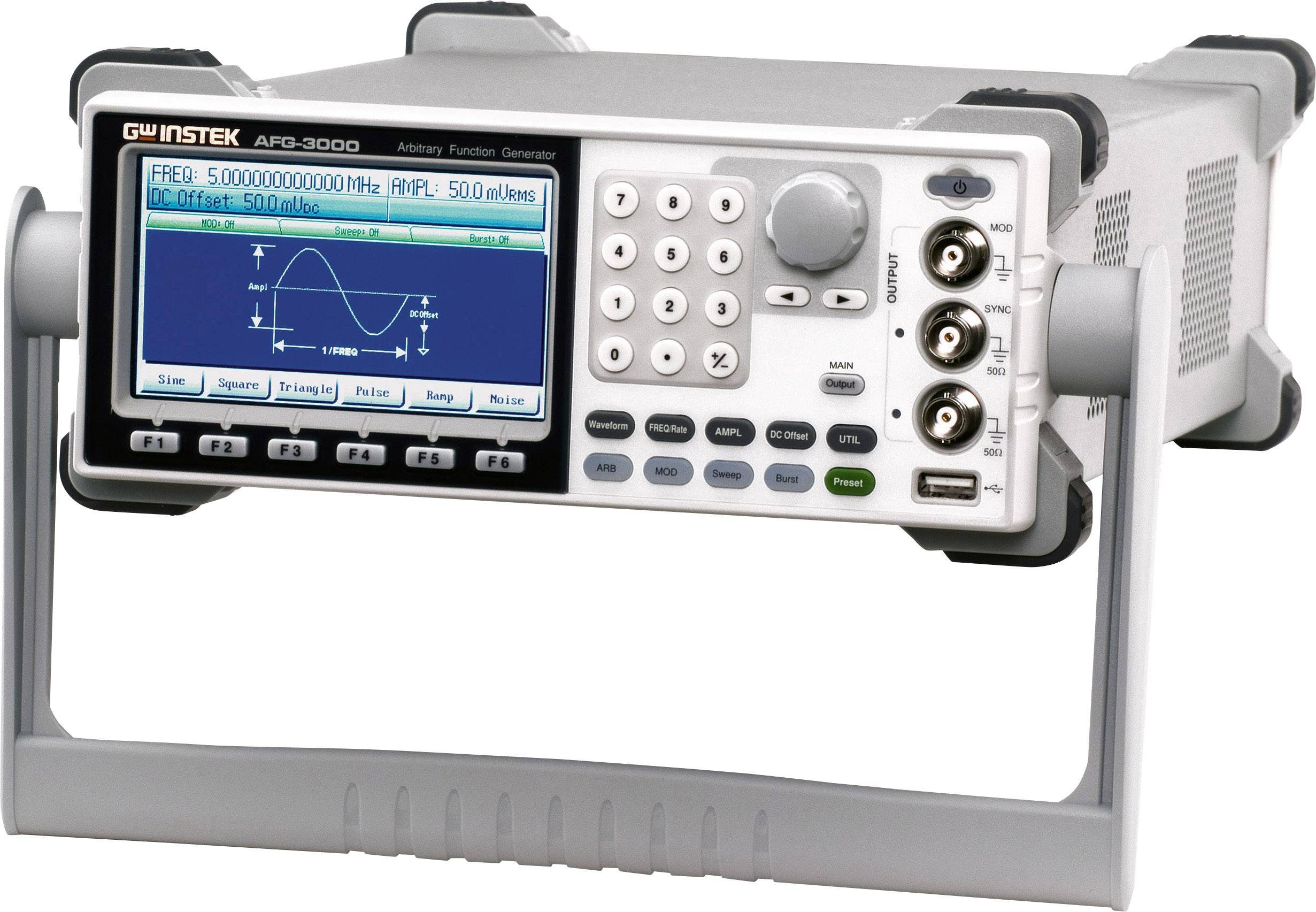

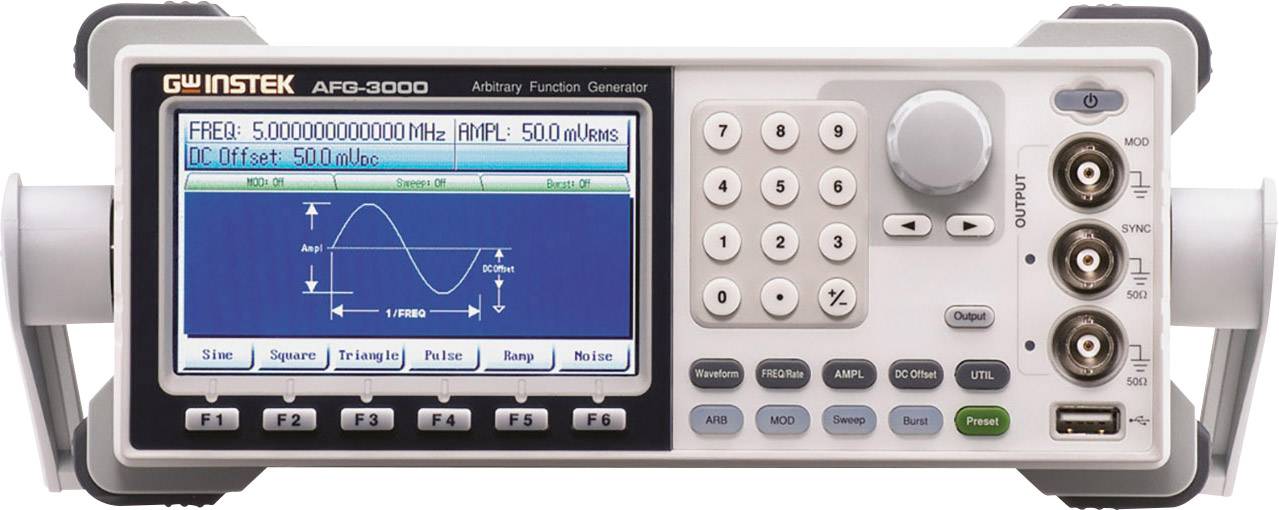

GW Instek AFG-3022 Generatore di funzioni 1 µHz - 20 MHz 2 canali Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosi
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (1827,05 € / Pezzo)
1827,05 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
Generatore di funzioni arbitrarie AFG-3022
- 2 canali
- Larghezza di banda 1 µHz - 20 MHz
- Generatore arbitrario 200 MSa/s
- Produzione di segnale digitale diretta (DDS)
Dati tecnici
- Modulazione AM/FM/PWM: 2 mHz - 20 kHz
- Modulazione FSK: 2 mHz - 100 kHz
- Risoluzione del display (RGB): 480 x 272 pixel
- Offset: 10 mVpp - 10 Vpp
- Memoria curva: 1 MPt
- Impedenza: 50 Ω
- Risoluzione: 1 µHz
- Indicatore LCD grafico a colori da 10,9 cm
- Funzione SWEEP
- Forma segnale d'uscita
Sinusoidale/Rettangolo/Rampa/Impulso/Rumore/DC/Sin(x)/x/Exp Rise-to-Fall/Rampa negativa/Segnale arb
- Tipo prodotto
Generatore di funzioni
- Range frequenza
1 µHz - 20 MHz
- Segnale in uscita
Arbitrario
Triangolare
Puls
Rumore
Quadra
Sinuosidale
- Intervallo di frequenza sinusoidale
1 µHz - 20 MHz
- Intervallo di frequenza dell'onda quadra
1 µHz - 20 MHz
- Tempo di salita onda quadra
<8 ns
- Display
LCD
- Triangolo intervallo di frequenza
1 µHz - 1 MHz
di fabbrica senza certificato
- Modulazione interna
AM/FM/FSK/PWM
- Modulazione esterna
AM/FM/FSK/PWM
- Trigger (sincrono)
TTL
- Dim.
(L x A) 265 mm x 107 mm
- Peso
4 kg
- Numero canali
2 canali
- Frequenza (Max.)
20 MHz
- Frequenza min.
1 µHz
- Caratteristiche
modulazione
- Larghezza
265 mm
- Altezza
107 mm
- Interfacce
LAN
USB
- Alimentatori VDE
Alimentazione a rete
- Tipo
AFG-3022
Documenti & Download
Scheda tecnica
Scheda tecnica 1601380 GW Instek AFG-3022 Generatore di funzioni 1 µHz - 20 MHz 2 canali Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosi
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1601380 GW Instek AFG-3022 Generatore di funzioni 1 µHz - 20 MHz 2 canali Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosi
Informazioni
Informazioni 1601380 GW Instek AFG-3022 Generatore di funzioni 1 µHz - 20 MHz 2 canali Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosi
Descrizione
Il generatore di funzione AFG-3022 con generazione del segnale digitale (DDS) offre una larghezza di banda di 20 MHz e due canali indipendenti. La dotazione comprende i segnali standard sinusoidale, quadro, rampa, impulso, rumori di fondo, CC, sin(x) /x, aumento esponenziale, caduta esponenziale, rampa negativa, rampa, e forma d'onda arbitraria 200 MSa/s. Inoltre, sono disponibili le funzioni di modulazione AM/FM/PWM/FSK, sweep e burst. Il grande display LCD 10,9 cm e grafica a colori indica tutti i parametri, le impostazioni e la forma d'onda. Un'interfaccia USB può essere utilizzato per il controllo remoto di un computer. La forma d'onda arbitraria può essere generata tramite il software PC® scaricabile liberamente e trasmessa al generatore. In connessione con gli oscilloscopi della serie GDS-3000 è possibile rigenerare un segnale digitale misurato (DWR).
Versione
- USB host
- Rapporto impulso/pausa per segnale a onda rettangolare regolabile
- Impostazione della forma d'onda- Parametri su tastiera e manopola
- Visualizzazione contemporanea di parametri e forma d'onda (WYSIWYG)
- 10 Locazioni della memoria impostate
- 10 Memoria forma segnale non volatile 1 k punti.
- Guida on-screen.
Contenuto della fornitura
- Cavo di misura (BNC - BNC)
- Cavo di alimentazione
- Istruzioni per l'uso (GB)
- Istruzioni brevi.
Note
Il software per PC® per la creazione del segnale arbitrario in Internet è disponibile nell'area download.
