Acquista GW Instek GDS-3102A Oscilloscopio digitale 1 GHz 5 Gsa/s 200 Mpts 8 Bit 1 pz. da Conrad

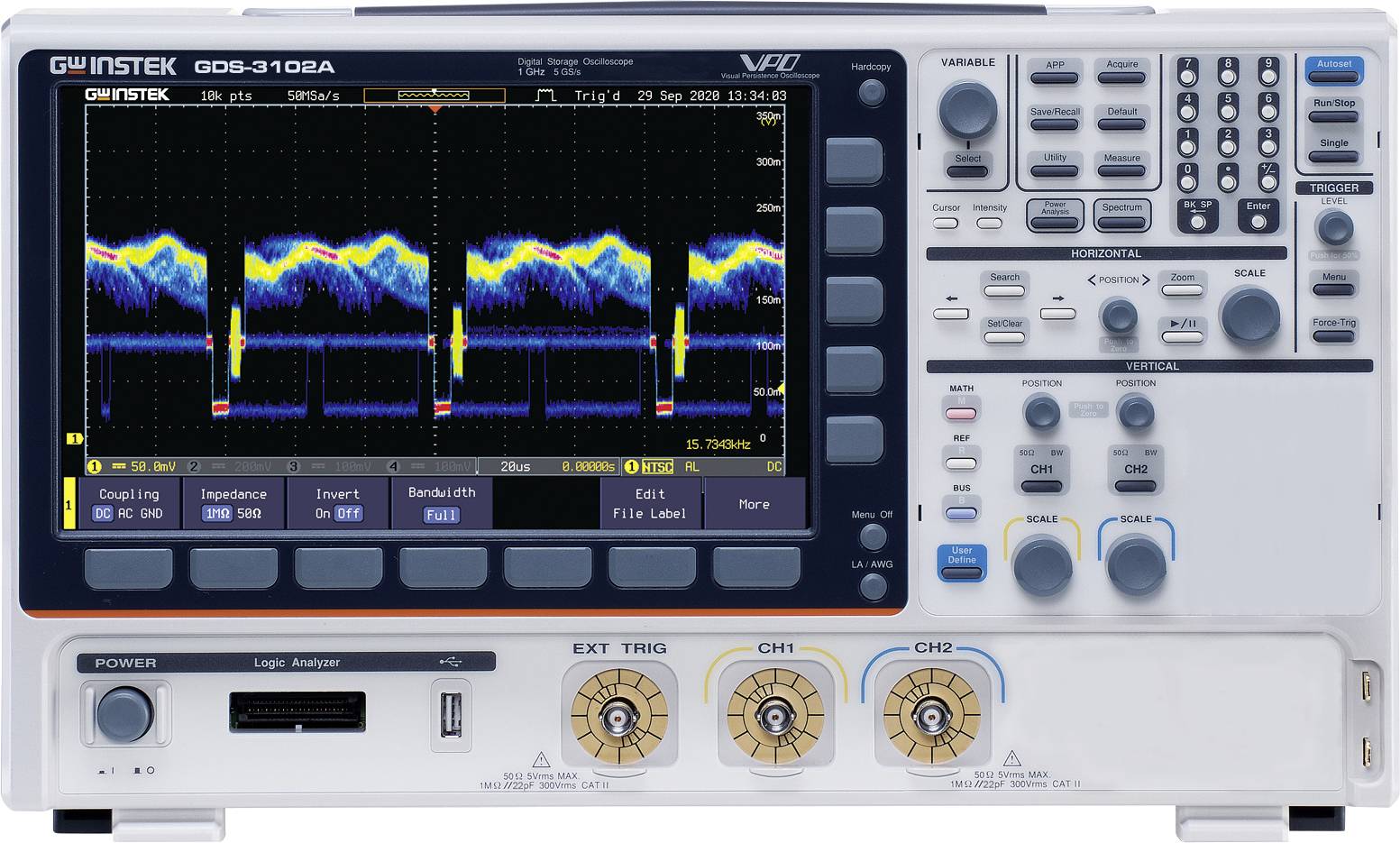

Un display di oscilloscopio che mostra un'onda con diversi picchi e avvallamenti, che indica un andamento nel tempo, circondato da pulsanti di controllo.

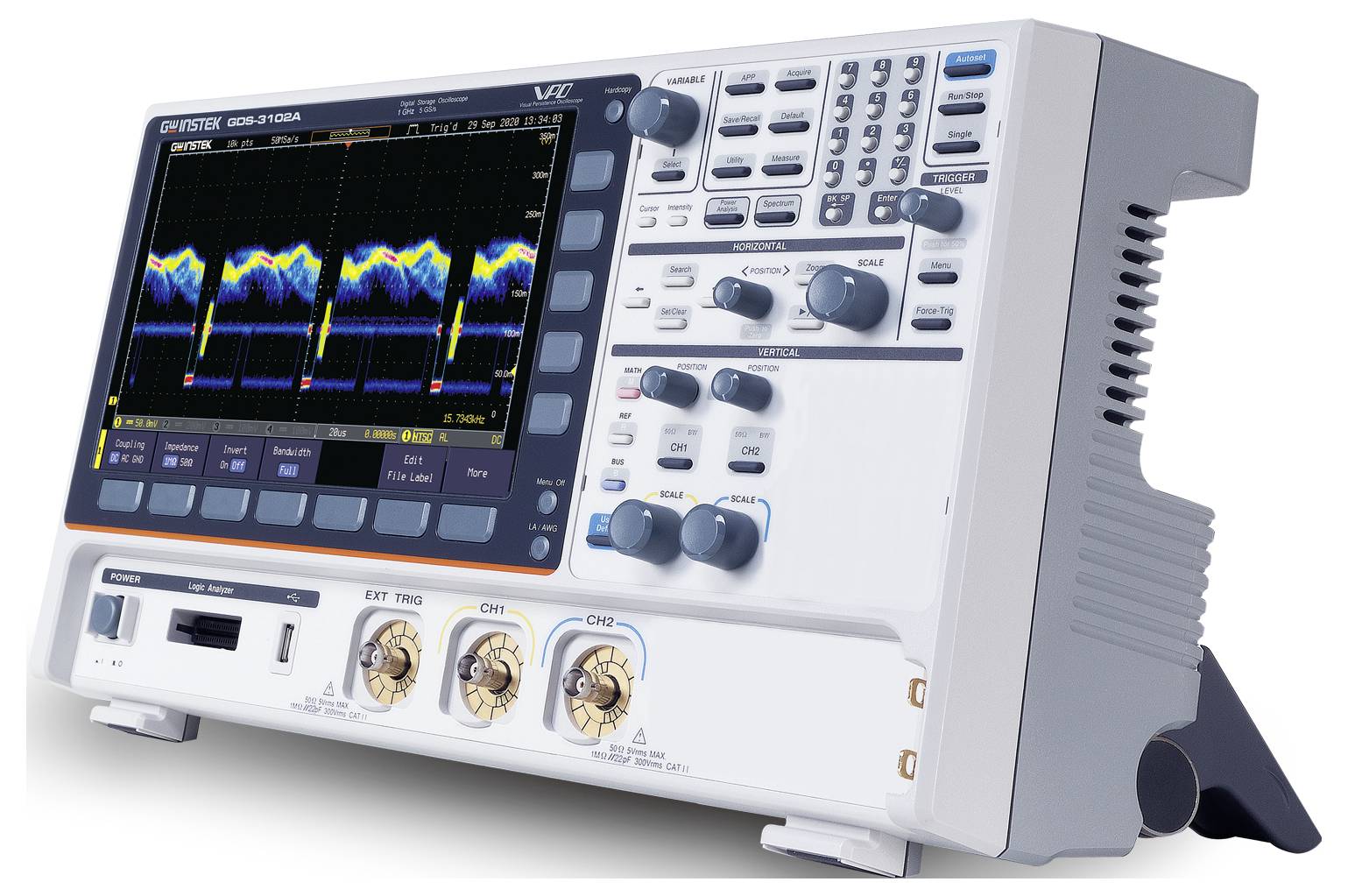

Un oscilloscopio digitale che mostra pattern di onde sullo schermo, con vari manopole e pulsanti sui lati per effettuare regolazioni.

1/2

Scheda tecnica (PDF)

Consegna entro Ven. 25 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (4454,92 € / Pezzo)

4454,92 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Oscilloscopio a memoria digitale da 1 GHz GDS-3102A

1 GHz
Numero max. Ingressi analogici 2

Dati tecnici

Generatore di funzioni arbitrarie (AWG) da 25 MHz a canale Dual integrato
Analizzatore di spettro Dual Channel (DC fino a 2.5 GHz) con funzione spettrogramma

Tipo prodotto: Oscilloscopio digitale

Ampiezza di banda: 1 GHz

Frequenza di campionamento/canale: 5 Gsa/s

Display: Display a colori TFT LCD WVGA da 10.2 pollici, risoluzione 800 x 480 pixel

Risoluzione: 8 Bit

Dimensione monitor: 10.2 pollici

Base temporale: da 1 ns/div a 1000 s/div

Numero max. Ingressi analogici: 2

: di fabbrica senza certificato

Categoria di misura: CAT II

Deflessione verticale: 1 – 10000 mV

Impedenza di ingresso: 1 MΩ

Accoppiamento di ingresso: AC, DC, GND

Tensione d'ingresso: 300 V

Tensione di alimentazione: 100 - 240 V/AC

Dim.: (L x L x A) 113.8 x 420 x 253 mm

Peso: 4.6 kg

Ingressi digitali max.: 16

Display: 800 x 380 Pixel

Servizio di calibrazione: Calibrazione di fabbrica

Larghezza: 420 mm

Altezza: 253 mm

Lunghezza: 113.8 mm

Interfacce: Host USB
Dispositivo USB
LAN
RS-232
presa VGA

Profondità di memoria/canale: 200 Mpts

Tipo: GDS-3102A

Documenti & Download

Scheda tecnica

Scheda tecnica 3558038 GW Instek GDS-3102A Oscilloscopio digitale 1 GHz 5 Gsa/s 200 Mpts 8 Bit 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3558038 GW Instek GDS-3102A Oscilloscopio digitale 1 GHz 5 Gsa/s 200 Mpts 8 Bit 1 pz.

Descrizione

Gli oscilloscopi digitali con memoria della serie GDS-3000A sono disponibili in modelli da 1 GHz con opzioni di analizzatore logico a 2, 4 e 16 canali. La serie offre una capacità di memoria fino a 200 Mpts per canale, una velocità di campionamento di 5 GSA/s (mezzo canale) o 2,5 GSA/s (canali totali). Il display LCD TFT da 10,2" (259 mm) è dotato di una modalità di rappresentazione a colori.

Il GDS-3000A offre numerose funzioni e specifiche per le misurazioni dell'oscilloscopio, tra cui una capacità di memoria fino a 200 Mpts per canale. Grazie all'ampia memoria, l'elevata velocità di campionamento può essere mantenuta anche a basse impostazioni di tempo. La velocità di aggiornamento della forma d'onda è fino a 200.000 WFM/s e la memoria segmentata è in grado di acquisire e analizzare fino a 490.000 segmenti.

Per misurazioni precise, il GDS-3000A dispone di una funzione di scalatura fine. Ciò consente di regolare la scala verticale in modo da coprire in modo ottimale il campo di misura, migliorando così la precisione di misurazione. Il grande display da 10,2 pollici (259 mm) e la modalità di rilevamento ad alta risoluzione consentono segnali a basso rumore anche durante le misurazioni ad alta larghezza di banda.

Inoltre, la serie offre impedenza d'ingresso di 1 MΩ e 50 Ω, che possono essere impostate in base alle esigenze di misurazione per garantire un adattamento ottimale dell'impedenza. La funzione di ricerca trova rapidamente i segnali corrispondenti alle condizioni di prova. Con la funzione di marcatura del cursore gli utenti possono leggere in modo chiaro i dati di tensione (o corrente), tempo e Delta di ogni punto di misurazione. La funzione di indicazione mostra l'intervallo di misurazione nella sezione corrispondente della forma d'onda.
