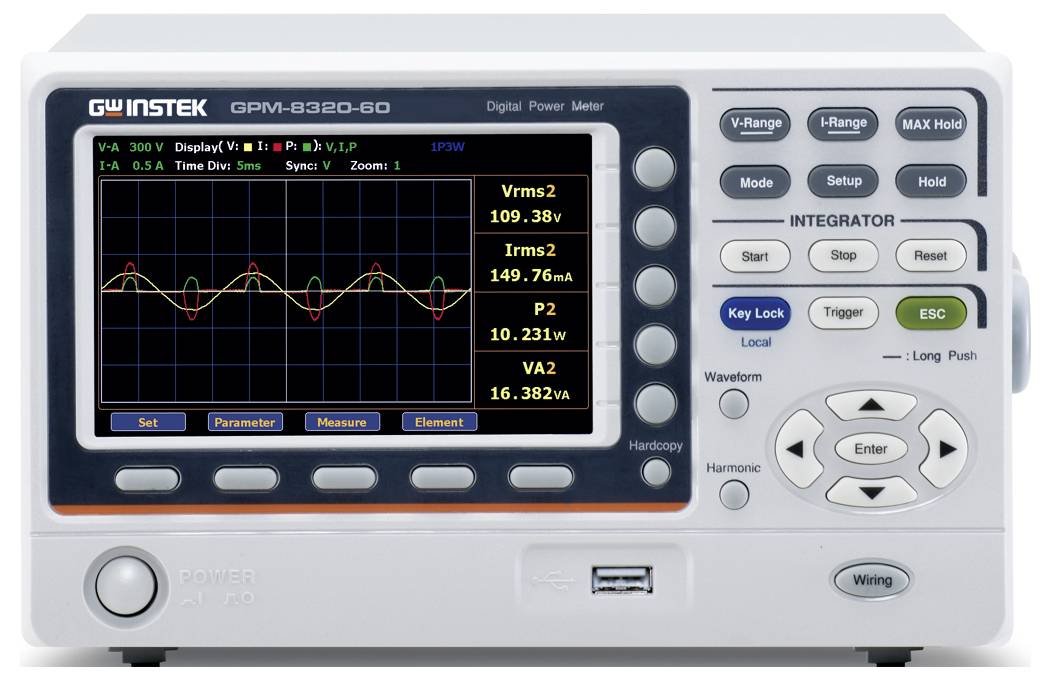

GW Instek GPM-8320-60 (CE) GPIB/DA12 Analizzatore di rete Misurazioni di energia, Display grafico, con funzione logger
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (3864,75 € / Pezzo)
3864,75 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
GW Instek GPM-8320-60 (CE) GPIB/DA12 misuratore digitale Power
- Corrente e precisione elevate: Misurazione diretta della corrente fino a 60 a (garantita) con una precisione di ±(0,1% della lettura+0,05% della gamma).
- Ampia larghezza di banda: Misura da DC e 0,1 Hz fino a 100 kHz.
- Display versatile: Display LCD TFT da 5 pollici con 5 valori di misurazione e 25 parametri di misurazione della potenza.
- Funzioni di analisi: Visualizzazione della forma d'onda (V/i/P) e analisi delle armoniche fino al 50° ordine (conforme a IEC61000-4-7).
- Cablaggio flessibile: Supporta le modalità 1P3W, 3P3W, 3P4W, 3V3A.
- Acquisizione dati: Memoria interna per 10.000 file di dati.
- Interfacce complete: Standard RS-232C, USB (dispositivo/host), LAN; GPIB opzionale e i/o digitale (DA12).
- Misurazione automatica: Commutazione automatica del campo per misurazioni dell'integrazione e cambio di gamma personalizzabile
Dati tecnici
- Larghezza di banda (tensione/corrente): CC, da 0,1 Hz a 100 kHz
- CAMPIONAMENTO: 300 kHz
- Risoluzione display: 5 digit
- Resistenza d'ingresso (tensione): Circa 2 MΩ
- Resistenza d'ingresso (corrente, ingresso diretto): Circa 1,65 MΩ
- Ingresso massimo (tensione): 1000 V.
- Ingresso massimo (corrente): 70 a (valore di picco 150 a), specifica garantita 65 a per ingresso diretto da 1A a 60A
- Analisi delle armoniche: Sì, fino al 50° ordine
- Distorsione armonica totale: Sì
- Parametri di misurazione: VRMS, Vmn, VDC, VAC, Irms, IDC, IAC, P, va, VAR, PF, CFI, CFV, DEG, IHZ, VHz, V+PK, V-PK, i+PK, i-PK, p+pk, P-pk, THDI, THDV, MATH, MCR, EFFI
- Visualizzazione della forma d'onda: V (tensione), i (corrente), P (potenza)
- Ingresso sensore di corrente esterno: Sì (EXT1/EXT2)
- Memoria interna: 10.000 file di dati
- Commutazione automatica del campo: Per la modalità di integrazione
- Velocità di aggiornamento display: 0,1s/0,25s/0,5s/1s/2s/5s/10s/20s
- Fattore di crepa: 3 o 6 (6A) selezionabile
- Tipo prodotto
Analizzatore di rete
- Categoria di misura
CAT II 600 V
- Display
LCD TFT da 5" (800x480)
- Riconoscimento fasi
Sì
- Identificazione conduttore di terra
No
di fabbrica senza certificato
- Tensione di alimentazione
CA da 100 V a 240 V, da 50 Hz a 60 Hz; consumo max. 35 VA
- Dim.
(L x L x A) 40.25 x 22 x 13.2 cm
- Peso
3.4 kg
- Caratteristiche analizzatore di rete
Misurazioni di energia
Display grafico
con funzione logger
- Larghezza
22 cm
- Altezza
13.2 cm
- Lunghezza
40.25 cm
- Interfacce
LAN
RS-232C
Host USB
Dispositivo USB
Documenti & Download
Scheda tecnica
Scheda tecnica 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Analizzatore di rete Misurazioni di energia, Display grafico, con funzione logger
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Analizzatore di rete Misurazioni di energia, Display grafico, con funzione logger
Descrizione
I modelli GW Instek GPM-8320-60/GPM-8330-60 sono versioni avanzate dei contatori di potenza trifase GPM-8320/GPM-8330 esistenti. Il GPM-8320-60 è dotato di 2 elementi di ingresso, mentre il GPM-8330-60 3 fornisce elementi di ingresso. L'aggiunta del simbolo "-60" significa che la corrente d'ingresso diretta massima può raggiungere 70 a (60 a è la specifica garantita), WAS non solo migliora le applicazioni di misurazione della potenza ad alta corrente, ma consente anche di risparmiare sui costi dei trasformatori di corrente rispetto ai modelli esistenti.
Questi modelli sono dotati di una larghezza di banda di misurazione di DC, da 0,1 Hz a 100 kHz e sono dotati di convertitori a/d a 16 bit e una velocità di campionamento di 300 kHz. Sono inoltre disponibili un display LCD TFT da 5", valori di misura a 5 cifre, 25 diversi parametri di misurazione della potenza e capacità di misurazione ad alta precisione.
I modelli GPM-8320-60/GPM-8330-60 offrono inoltre funzioni di visualizzazione della forma d'onda (tensione/corrente/potenza), funzione di misurazione dell'integrazione, misurazione e analisi delle armoniche di più ordinate (misurazione 50 Hz / 60 Hz conforme ai requisiti della norma IEC61000-4-7), terminali di ingresso sensore esterni e una vasta gamma di interfacce di comunicazione. Queste funzioni consentono agli utenti di effettuare misurazioni delle prestazioni chiare, comode e accurate, rendendoli i misuratori di potenza più funzionali e convenienti della loro categoria.
Testo tradotto automaticamente
Questi modelli sono dotati di una larghezza di banda di misurazione di DC, da 0,1 Hz a 100 kHz e sono dotati di convertitori a/d a 16 bit e una velocità di campionamento di 300 kHz. Sono inoltre disponibili un display LCD TFT da 5", valori di misura a 5 cifre, 25 diversi parametri di misurazione della potenza e capacità di misurazione ad alta precisione.
I modelli GPM-8320-60/GPM-8330-60 offrono inoltre funzioni di visualizzazione della forma d'onda (tensione/corrente/potenza), funzione di misurazione dell'integrazione, misurazione e analisi delle armoniche di più ordinate (misurazione 50 Hz / 60 Hz conforme ai requisiti della norma IEC61000-4-7), terminali di ingresso sensore esterni e una vasta gamma di interfacce di comunicazione. Queste funzioni consentono agli utenti di effettuare misurazioni delle prestazioni chiare, comode e accurate, rendendoli i misuratori di potenza più funzionali e convenienti della loro categoria.
Testo tradotto automaticamente
