GW Instek GPT-9503 Misuratore di isolamento, Tester tensione di isolamento Calibrato (ISO)

GW Instek presenta un nuovo tester di resistenza alla tensione a più canali - la serie gpt-9500. Questa serie comprende 2 modelli e ogni modello è dotato di uno scanner a 8 canali integrato. La serie è conforme alle norme di sicurezza IEC, EN, UL, CSA, GB, JIS e altre norme di sicurezza. La serie è destinata alle esigenze dei principali oggetti di prova di componenti elettronici generali o componenti di avvolgimento durante i test di routine.

La serie gpt-9500 è un dispositivo di prova multicanale a tre in uno che offre una resistenza alla tensione alternata (max. 5 kV), una resistenza alla tensione continua (max. 6 kV) e una resistenza di isolamento (max. 1000 V). Il design della serie è conforme ai più recenti requisiti della norma IEC-61010-2-034 ed è costruito sulla piattaforma di uscita AC 150VA. Lo stato degli 8 canali del gpt-9513 può essere impostato su H, L o X a seconda dei requisiti di test, particolarmente adatto per componenti di avvolgimento come ad esempio trasformatori per eseguire test di diversi punti di singoli componenti. Lo stato degli 8 canali di gpt-9503 offre solo l'impostazione di H o X, was is Adatta per componenti generali come componenti passivi per test ad alta tensione tra due punti.

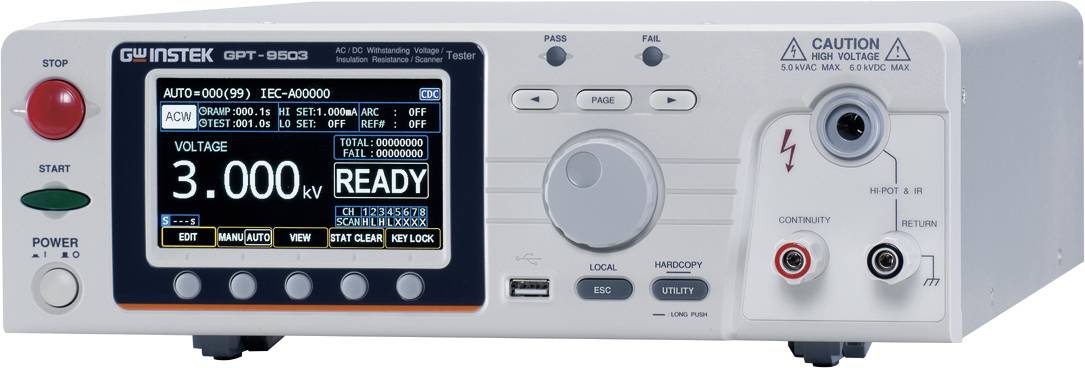

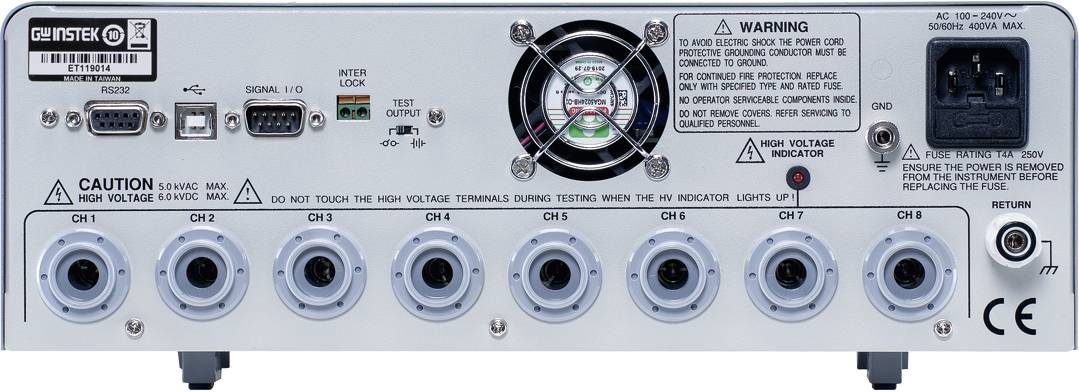

La serie gpt-9500 è dotata di un LCD a colori da 4,3" (risoluzione 480 x 272), che offre all'utente informazioni di misurazione complete e un'interfaccia utente facile da usare, rendendo il funzionamento e l'impostazione dei parametri più semplice e comodo. Il test AUTOMATICO supporta una rappresentazione tabellare, in modo che non sia necessario commutare lo schermo per visualizzare tutti i risultati del test. Allo stesso tempo, la serie offre la funzione di conteggio statistico. Gli utenti possono determinare rapidamente il numero totale di test e il numero di NO-GOS senza dover collegare un contatore esterno. Tutti i canali di campionamento sono configurati sul retro del tester.

Il design non è solo relativamente estetico quando il dispositivo di prova è montato sul rack, ma può anche evitare lesioni personali, impedendo il contatto accidentale durante il processo di erogazione. La funzione di riconoscimento dell'interruzione del collegamento è prevista per la serie, per evitare un'errata valutazione del test causato dall'interruzione del filo.
Le altre funzioni e caratteristiche della serie gpt-9500 includono la funzione di esportazione/importazione per l'impostazione dei parametri, che consente di copiare le impostazioni di un tester sullo stesso tester per modelli della linea di produzione tramite un'unità flash USB. In questo modo è possibile espandere rapidamente le stazioni di prova delle linee di produzione e evitare anche il rischio di errori causati da ripetuti ingressi; la funzione di avvio a zero, che evita l'influenza di tensioni istantanee sulla DUT; La funzione di bloccaggio, che è una struttura hardware di protezione di sicurezza, che consente all'utente di collegare dispositivi di protezione esterni.
