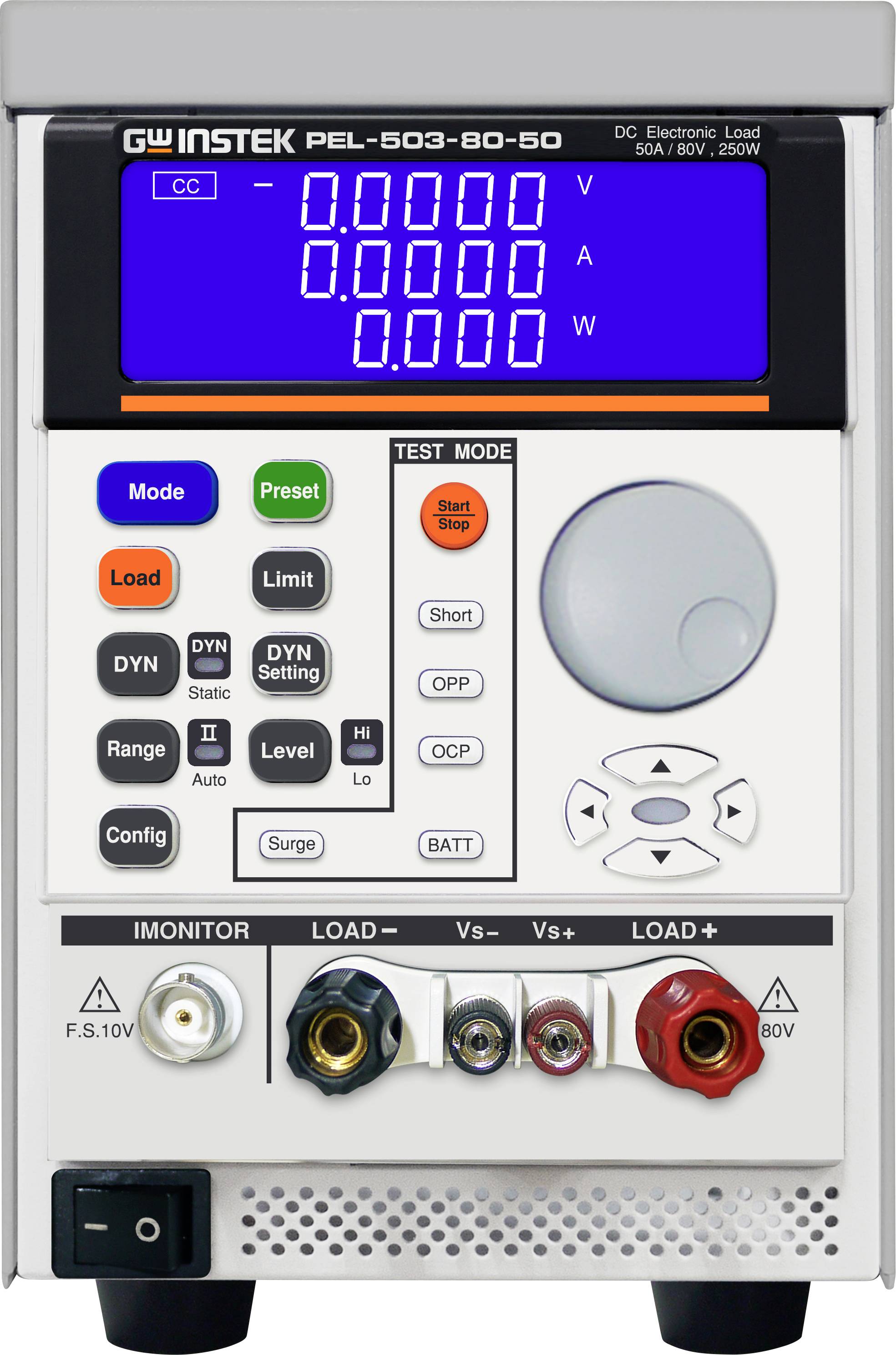

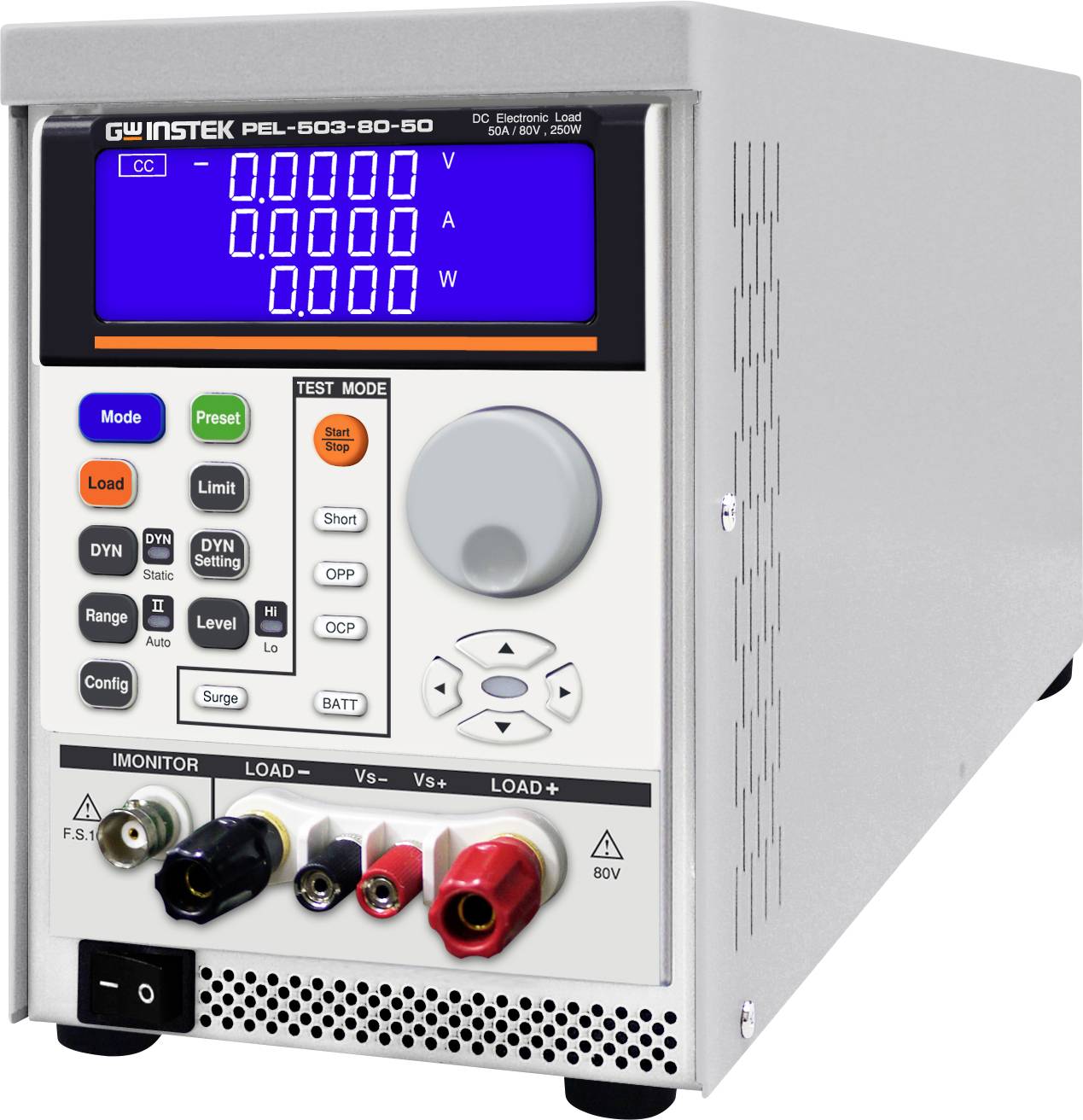

GW Instek PEL-503-80-50 Carico elettronico

Il carico elettronico a un canale della serie PEL-500 comprende un totale di 5 modelli e offre intervalli di funzionamento di tensione di 0~80V/ 0~500V e un intervallo di funzionamento di potenza di 250~700W. La serie può essere utilizzata per la ricerca e lo sviluppo, il controllo di qualità, il sistema ATE e i test di produzione, tra cui il test della sorgente di tensione/corrente; comportamento di transitorio dell'alimentatore a commutazione; modalità di tensione costante per il test di limitazione di corrente; simulazione della batteria; E test di scarica della batteria. La serie PEL-500 offre un display digitale a 5 cifre di tensione, corrente e potenza. Gli utenti possono monitorare contemporaneamente i dati di misurazione del campione. Per facilitare agli utenti la valutazione se il DUT resiste alla corrente di sovramensione, la serie PEL-500 offre un test di sovratensione che può simulare la corrente di sovramoscensione dell'imbarcazione e la corrente transiente durante l'hot-Plugging. La funzione di test di scarica della batteria integrata può determinare le condizioni di arresto della scarica in base ai requisiti di prova del DUT, tra cui l'impostazione della tensione di arresto di scarica (Vbatt), della capacità di scarica (AH, WH) e del tempo di scarica.

Gli utenti possono impostare la tensione di carica/scarica della serie PEL-500 per il test in base alle caratteristiche del pezzo di prova. Quando la tensione di uscita del DUT aumenta fino al valore della tensione di carica, inizia la ricarica. Quando la tensione di uscita scende alla tensione di scarica, la carica termina. Gli utenti possono utilizzare la funzione GO/NG per preimpostare le condizioni di valutazione in base alla funzione e alle specifiche del DUT. La serie PEL-500 genera automaticamente i risultati della valutazione in base alle condizioni di valutazione impostate durante il test. Tra i requisiti di sicurezza dell'alimentatore, la serie PEL-500 offre non solo la funzione di test rapido, ma offre anche la funzione di test automatico della protezione da sovracorrente/sovracorrente, per semplificare il complicato funzionamento manuale dell'utente e verificare l'OCP/OPP dei punti di azione del campione. I risultati di misurazione generati aiutano l'utente a confermare se i punti di intervento effettivi del campione di prova per OCP/OPP rientrano nei requisiti di misurazione. Oltre alla funzione di fornire all'oscilloscopio forme d'onda di corrente di carico tramite l'uscita BNC di Imonitor, la serie PEL-500 offre anche protezione da sovratensione, sovracorrente, sovracorrente e sovratemperatura e riconoscimento dell'inversione di polarità. Se uno di essi attiva un'azione di attivazione, la serie PEL-500 dispone di misure di protezione o di promemoria per proteggere la serie PEL-500 da danni causati da intervalli di funzionamento anomali.
