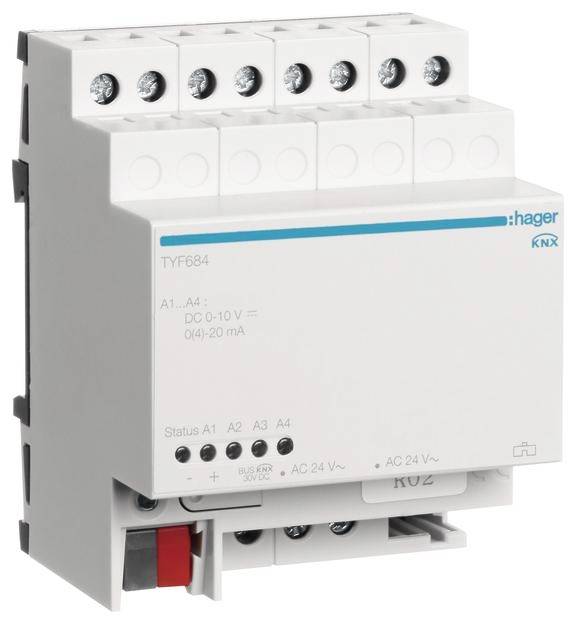

Hager KNX TYF684 Attuatore 4 canali TYF684

Attuatore analogico 4 x REG KNX. L'attuatore analogico riceve telegrammi KNX e li converte, ad esempio per la tecnologia di riscaldamento, climatizzazione e ventilazione, in segnali di corrente e/o tensione. L'attuatore è dotato di 4 uscite analogiche indipendenti. Tipo di uscita del segnale (da 0 a 10 V, da 0 a 1 V, da 0 a 20 mA, da 4 a 20 mA) Inoltre, lo stato di uscita è valutabile tramite oggetto di stato e/o di commutazione. L'attuatore è espandibile con modulo di espansione TYF684E con altre 4 uscite analogiche. Le uscite di tensione sono monitorate per verificare la presenza di un cortocircuito. L'attuatore ha un'interfaccia di sistema per il collegamento dei moduli di espansione. Il dispositivo è dotato di un tasto di programmazione con LED rosso. Tramite un LED verde/rosso (funzionamento/errore) vengono visualizzati i due stati. Collegamento bus tramite morsetto di collegamento. Collegamento delle uscite con morsetti a vite. Per il funzionamento l'attuatore richiede un'alimentazione di 24 V CA. Ogni canale può essere programmato separatamente. Le uscite non necessarie possono essere disattivate. Il formato del valore di ingresso è di 8 bit o 16 bit. Durante il funzionamento del dimmer a 8 bit per gli oggetti in ingresso. È possibile eseguire due guide di forza. Le dimensioni di ingresso sono monitorate ciclicamente. La risposta in caso di superamento del tempo di monitoraggio è regolabile. Il comportamento in caso di interruzione della tensione del bus è regolabile e il comportamento in caso di inversione della tensione del bus.
