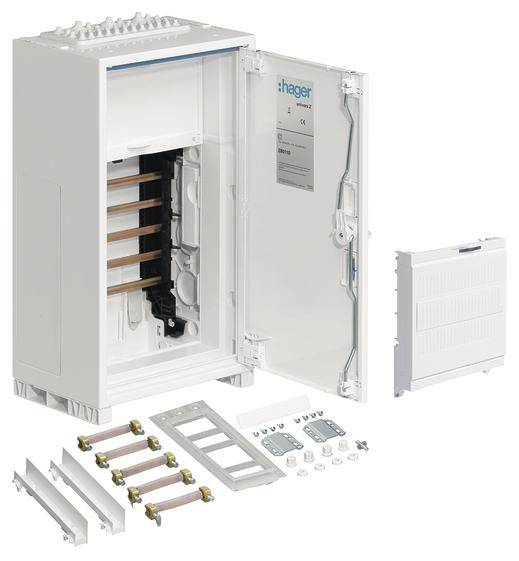

Hager ZB011C Verteilerschank, Sicherungskasten Armadio di collegamento Da parete Contenuto 1 pz.

Armadio di collegamento, unipolare Z, laterale per SPAxxxZ, con materiale di collegamento. Soluzione per armadi con contatore in conformità con DIN VDE 0603/1, standard di misura DIN 43 870 per montaggio a parete, a incasso o parzialmente incassato. Composto da armadio con porta in lamiera d'acciaio laminata a polvere, bruciata, stabile, profilata con uno spessore di 1 mm. Rivestimento interno completamente in plastica. Ingressi dei cavi in alto e in basso grazie alle piastre flangiate in plastica integrate. Prestampaggio sul lato posteriore nella parte in plastica. Passacavi per barre di distribuzione come flangia a apertura laterale senza utensili nella parte inferiore come possibilità di collegamento di barre di distribuzione da diversi armadi o in combinazione con una scatola di collegamento per cavi e kit di collegamento. Oltre alla realizzazione nel NAR, anche le aperture nell'area dell'AAR (per altezza d'installazione 1100 e 1400 mm) e RFZ (per altezza d'installazione 1100mm). Porta a filo frontale con cerniere regolabili interne, a scelta a destra o a sinistra, con angolo di apertura di 110°. Chiusura porta con preazionamento. Chiusura della porta sostituibile con altri dispositivi di chiusura. Armadio impilabile uno accanto all'altro e flangiato uno sopra l'altro. Dimensioni armadio da 1 a 5 pannelli con 72 fino a 540 unità di spazio (PLE). Nota: La linea principale deve essere inserita e collegata dal basso o lateralmente nella camera di collegamento inferiore della cabina del contatore in conformità con VDE-AR-N 4100:2019-04. Altezza: __ mm (1100mm o 1400mm) larghezza: __ mm profondità: 205 / 160 mm, colore RAL: 9010 tipo di protezione 44, classe di protezione II corrente nominale del sistema di barre di distribuzione 250 A modello VDE-AR-N 4100:2019-04 contatore per __ area(i) contatore. Secondo le condizioni tecniche di collegamento (TAB) del DNB __ per: __ contatore elettronico domestico (ehz) o __ contatore con fissaggio a 3 punti (3HZ). __ per impianti di riferimento con consumo domestico max. 63 A (10mm²) in conformità con DIN 18015-1 ( __ appartamenti, __ generali, __ riserva, __ pompa di calore) __ per applicazioni a corrente continua max. 32 A (10 mm²) in conformità con VDE-AR-N 4100:2019-04 (ad es. PV fino a 22 KW) __ per applicazioni a corrente continua

Testo tradotto automaticamente
