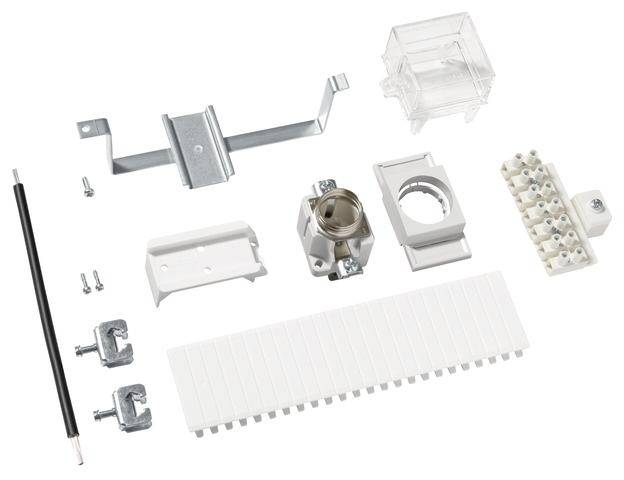

Hager ZY3TR Hager ZY3TR kit di montaggio universale con spazio F.SG f.SAS voltaggi. dii Pacchetto di montaggio Marrone,

Kit di montaggio, universale, per spazio SG per guide sad, alimentatore SPG. Con DII. Soluzione per armadi con contatore in conformità con DIN VDE 0603/1, standard di misura DIN 43 870 per montaggio a parete, a incasso o parzialmente incassato. Composto da armadio con porta in lamiera d'acciaio laminata a polvere, bruciata, stabile, profilata con uno spessore di 1 mm. Rivestimento interno completamente in plastica. Ingressi dei cavi in alto e in basso grazie alle piastre flangiate in plastica integrate. Prestampaggio sul lato posteriore nella parte in plastica. Passacavi per barre di distribuzione come flangia a apertura laterale senza utensili nella parte inferiore come possibilità di collegamento di barre di distribuzione da diversi armadi o in combinazione con una scatola di collegamento per cavi e kit di collegamento. Oltre alla realizzazione nel NAR, anche le aperture nell'area dell'AAR (per altezza d'installazione 1100 e 1400 mm) e RFZ (per altezza d'installazione 1100mm). Porta a filo frontale con cerniere regolabili interne, a scelta a destra o a sinistra, con angolo di apertura di 110°. Chiusura porta con preazionamento. Chiusura della porta sostituibile con altri dispositivi di chiusura. Armadio impilabile uno accanto all'altro e flangiato uno sopra l'altro. Dimensioni armadio da 1 a 5 pannelli con 72 fino a 540 unità di spazio (PLE). Nota: La linea principale deve essere inserita e collegata dal basso o lateralmente nella camera di collegamento inferiore della cabina del contatore in conformità con VDE-AR-N 4100:2019-04. Altezza: __ mm (1100mm o 1400mm) larghezza: __ mm profondità: 205 / 160 mm, colore RAL: 9010 tipo di protezione 44, classe di protezione II corrente nominale del sistema di barre di distribuzione 250 A modello VDE-AR-N 4100:2019-04 contatore per __ area(i) contatore. Secondo le condizioni tecniche di collegamento (TAB) del DNB __ per: __ contatore elettronico domestico (ehz) o __ contatore con fissaggio a 3 punti (3HZ). __ per impianti di riferimento con consumo domestico max. 63 A (10mm²) in conformità con DIN 18015-1 ( __ appartamenti, __ generali, __ riserva, __ pompa di calore) __ per applicazioni a corrente continua max. 32 A (10 mm²) in conformità con VDE-AR-N 4100:2019-04 (ad es PV fino a 22 KW) __ per alimentazione continua

Testo tradotto automaticamente
