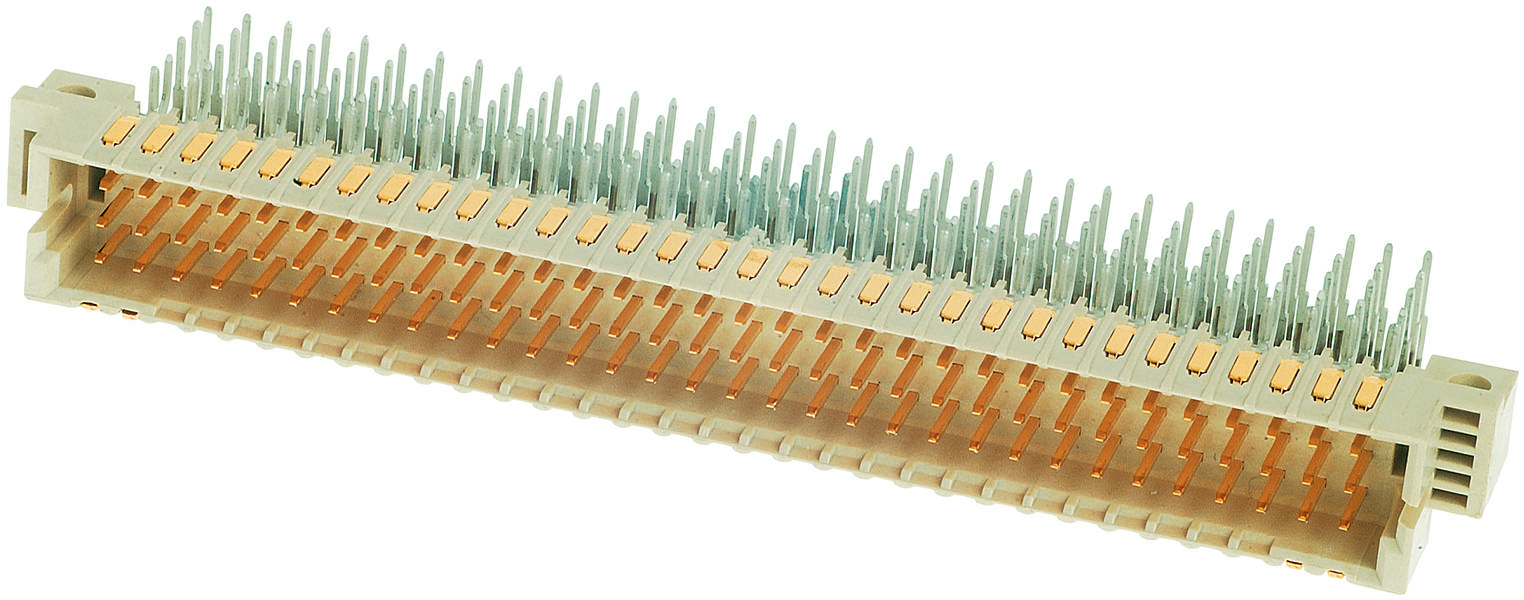

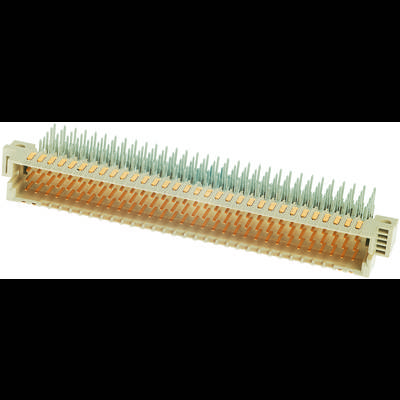

HARTING 02011602101 Connettore maschio Numero di righe 5 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Connettore maschio
Struttura
angolato
Passo
2.54 mm
Contenuto
1 pz.
Totale poli
160
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
25,40 €
3
4% = 1,10 €
24,30 €
5
6% = 1,55 €
23,85 €
10
7% = 1,83 €
23,57 €
25
9% = 2,17 €
23,23 €
50
10% = 2,54 €
22,86 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (25,40 € / Pezzo)
35,24 €
-28 %
25,40 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Striscia di contatti a coltello
- Totale poli 160
- Numero di righe 5
- Contenuto 1 pz.
Dati tecnici
- Serie: Har-bus ® 64
- Componente: Barra di taglio
- Descrizione contatto: Angolato
- Tipo di collegamento: Collegamento per saldatura a riflusso (THR);collegamento per saldatura a onda
- Tipo di connessione: Scheda madre per scheda auto;scheda extender
- Numero di contatti: 160
- Serie di contatti a innesto: 5
- Griglia, lato collegamento: 2,54 mm
- Corrente nominale: Corrente nominale misurata a 20 °C, per i dettagli vedere curva di deratingaggio
- Resistenza di isolamento: >1010 Ω
- Resistenza di passaggio: ≤20 MΩ per le file a, b, c;≤30 MΩ per le file d, z
- Temperatura limite: -55 ... +125 °C (per saldatura a riflusso max. +240 °C per 15 s)
- Forza di trazione e trazione: ≤ 160 N
- Cicli di accoppiamento: ≥ 250
- Tensione di prova Ueff: 1 kV
- Gruppo materiale isolante: III bis (175 ≤ CTI < 400)
- Materiale utilizzato: polimero liquido-cristico (LCP)
- Colore inserto: Beige
- Materiale contatti: Lega di rame
- Superficie di contatto: Metallo prezioso sul lato di collegamento Ni;Sn sul lato di collegamento Ni
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 61076-4-113
- Peso netto: 26 g
- Griglia, lato innesto: 2,54 mm
- Distanza dell'aria: 1,2 mm tra 2 file (a, b, c);1,2 mm tra 2 file (d, z);1,2 mm tra 2 contatti di una fila (a, b, c);1 mm tra 2 contatti di una fila (d, z)
- Distanza di dispersione: 1,2 mm tra 2 file (a, b, c);1,2 mm tra 2 file (d, z);1,2 mm tra 2 contatti di una fila (a, b, c);1 mm tra 2 contatti di una fila (d, z)
- Caratteristiche: Senza piombo
- Fissaggio per circuiti stampati: Con flangia
- Hot plugging: No
- Classificazione ferroviaria: F1/I2 in conformità con NFF 16-101/102
- Disposizione dei contatti: File a, b, c, d e z, posizioni 1, 2,... 31, 32
- Contatto anticipato in posizione: d1;d2;d31;d32
- Tipo prodotto
Connettore maschio
- Struttura
angolato
- Totale poli
160
- Numero di righe
5
- Passo
2.54 mm
- Collegamento
THR
- Colore
Beige
- Materiale
PA
- Codice articolo produttore
02011602101
- Contenuto
1 pz.
- Materiale di contatto
Lega di rame
- Tipo
02 01 160 2101
- Resistività di massa
20 MΩ;30 mΩ
- Resistenza isolamento
1010 Ω
Other
160
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
5
2.54 mm
Liquid crystal polymer
0°/180° (horizontal)
Flange
1 A
Documenti & Download
Scheda tecnica
Scheda tecnica 3002806 HARTING 02011602101 Connettore maschio Numero di righe 5 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3002806 HARTING 02011602101 Connettore maschio Numero di righe 5 1 pz.
Descrizione
Barra di taglio, collegamento per saldatura a riflusso (THR), collegamento per saldatura a onda, corrente nominale: 1 A, contatti: 160, angolato, lega di rame
