HARTING 09 55 166 6821 741 09551666821741 Connettore Numero Poli (num): 9 SMT 140 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Connettore
Struttura
Spina angolata
Numero Poli
9
Collegamento
SMT
Contenuto
140 pz.
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
556,56 €
3
2% = 40,74 €
542,98 €
5
3% = 94,90 €
537,58 €
10
4% = 226,00 €
533,96 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 140 pz.)
Totale (556,56 € / Pezzo)
556,56 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Connettori
- Connettore
- Numero Poli (num): 9
Dati tecnici
- Serie: D-Sub
- Componente: Connettore
- Descrizione contatto: Stampato;angolato
- Tipo di collegamento: Collegamento saldatura a riflusso (SMT)
- Tipo di connessione: Scheda madre per scheda auto
- Numero di contatti: 9
- Tipo di bloccaggio: Flangia con bullone a vite M3 montato
- Griglia, lato collegamento: 2,76 mm
- Corrente nominale: 5 A.
- Resistenza di isolamento: > 5 x 109 Ω
- Resistenza di passaggio: ≤ 25 MΩ
- Temperatura limite: -55 ... +125 °C (per saldatura a riflusso max. +240 °C per 30 s)
- Cicli di accoppiamento: ≥ 250
- Tensione di prova Ueff: 1 kV
- Gruppo materiale isolante: III bis (175 ≤ CTI < 400)
- Materiale utilizzato: polimero liquido-cristico (LCP);Shell: Acciaio, nichelato
- Colore inserto: Nero
- Materiale contatti: Lega di rame;massa: Zinco pressofuso
- Superficie di contatto: Metallo prezioso tramite Ni
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: DIN 41652
- Peso netto: 2.815 g
- Denominazione: Standard
- Distanza d'aria: ≥ 1 mm
- Distanza di dispersione: ≥ 1 mm
- Livello di sensibilità alla umidità (MSL): 1 secondo ECA/IPC/JEDEC J-STD-020D
- Livello di sensibilità di processo (PSL): R0 secondo ECA/IPC/JEDEC J-STD-020D
- Hot plugging: No
- Spessore del circuito stampato: ≥1,6 mm
- Forza di inserimento: ≤ 30 N
- Forza di trazione: ≥ 3,3 N;≤ 20 N
- Sesso: Penna
- Coppia di serraggio: Vite di bloccaggio ≤0,4 Nm
- Dimensioni: D-sub 1
- Altezza di montaggio: 7,3 mm
- Tipo
Sub-D
- Tipo prodotto
Connettore
- Struttura
Spina angolata
- Numero Poli
9
- Collegamento
SMT
- Contenuto
140 pz.
- Cicli di accoppiamento
≥ 250
- Codice articolo produttore
09551666821741
- Colore
Nero
- Tipo contatti SUB-D
contatti stampati
- Materiale di contatto
Lega di rame
- Superficie di contatto
metallo prezioso
- Passo
2.76 mm
- Caratteristiche
Per saldare circuiti stampati
- Tipo
09 55 166 6821 741
Plug/bus
9
Documenti & Download
Scheda tecnica
Scheda tecnica 3004523 HARTING 09 55 166 6821 741 09551666821741 Connettore Numero Poli (num): 9 SMT 140 pz.
Scheda tecnica 3004523 HARTING 09 55 166 6821 741 09551666821741 Connettore Numero Poli (num): 9 SMT 140 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3004523 HARTING 09 55 166 6821 741 09551666821741 Connettore Numero Poli (num): 9 SMT 140 pz.
Descrizione

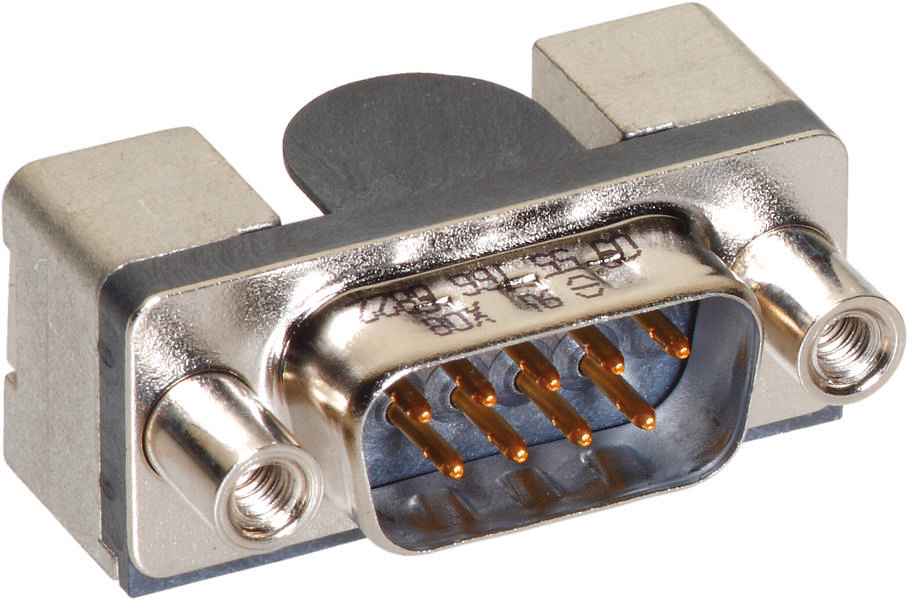

Connettore, collegamento saldatura a riflusso (SMT), corrente nominale: 5 A, pin, dimensioni: D-sub 1, polimero liquido-cristico (LCP), Shell: acciaio, nichelato
