Name: HARTING 09 55 166 6822 333 09551666822333 Connettore Numero Poli (num): 9 SMT 1 pz. Pezzo
Brand: HARTING
SKU: 3004524
Availability: BackOrder

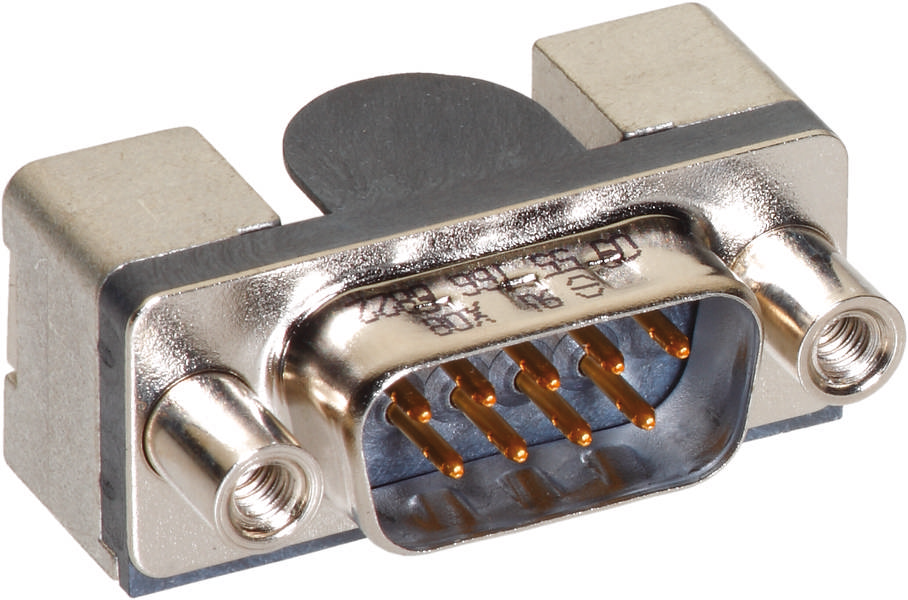

Primo piano di un connettore D-Sub metallico con 9 pin dorati, idoneo per dispositivi elettronici o connessioni informatiche.

Tipo di imballaggio

Pezzo

Tipo prodotto

Connettore

Struttura

Spina angolata

Numero Poli

Collegamento

SMT

Scheda tecnica (PDF)

Consegna entro Mar 19 Gen 2027

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (16,39 € / Pezzo)

16,39 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettori

Connettore
Numero Poli (num): 9

Dati tecnici

Serie: D-Sub
Componente: Connettore
Descrizione contatto: Stampato;angolato
Tipo di collegamento: Collegamento saldatura a riflusso (SMT)
Tipo di connessione: Scheda madre per scheda auto
Numero di contatti: 9
Tipo di bloccaggio: Flangia con bullone a vite montato 4-40 UNC
Griglia, lato collegamento: 2,76 mm
Corrente nominale: ‌ 5 A.
Resistenza di isolamento: > 5 x 109 Ω
Resistenza di passaggio: ≤ 25 MΩ
Temperatura limite: -55 ... +125 °C (per saldatura a riflusso max. +240 °C per 30 s)
Cicli di accoppiamento: ≥ 250
Tensione di prova Ueff: 1 kV
Gruppo materiale isolante: III bis (175 ≤ CTI < 400)
Materiale utilizzato: polimero liquido-cristico (LCP);Shell: Acciaio, nichelato
Colore inserto: Nero
Materiale contatti: Lega di rame;massa: Zinco pressofuso
Superficie di contatto: Metallo prezioso tramite Ni
Classe di infiammabilità del materiale secondo UL 94: V-0
Norme: DIN 41652
Peso netto: 16,4 g
Denominazione: Standard
Distanza d'aria: ≥ 1 mm
Distanza di dispersione: ≥ 1 mm
Livello di sensibilità alla umidità (MSL): 1 secondo ECA/IPC/JEDEC J-STD-020D
Livello di sensibilità di processo (PSL): R0 secondo ECA/IPC/JEDEC J-STD-020D
Hot plugging: No
Spessore del circuito stampato: ≥1,6 mm
Forza di inserimento: ≤ 30 N
Forza di trazione: ≥ 3,3 N;≤ 20 N
Sesso: Penna
Coppia di serraggio: Vite di bloccaggio ≤0,4 Nm
Dimensioni: D-sub 1
Altezza di montaggio: ‌ 7,3 mm

Tipo di imballaggio: Pezzo

Tipo: Sub-D

Tipo prodotto: Connettore

Struttura: Spina angolata

Numero Poli: 9

Collegamento: SMT

Contenuto: 1 pz.

Cicli di accoppiamento: ≥ 250

Codice articolo produttore: 09551666822333

Colore: Nero

Tipo contatti SUB-D: contatti stampati

Materiale di contatto: Lega di rame

Superficie di contatto: metallo prezioso

Passo: 2.76 mm

Caratteristiche: Per saldare circuiti stampati

Tipo: 09 55 166 6822 333

: Plug/bus

: 9

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Struttura

Contenuto

Numero Poli

HARTING 09 55 115 6611 741 09551156611741 Connettore Numero Poli (num): 9 SMT 140 pz. Pezzo

Articolo n°:3004434

Consegna entro Mar 19 Gen 2027

Conrad Electronic

Presa dritta

140 pz.

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

482,79 €^*

HARTING 09 55 115 6612 333 09551156612333 Connettore Numero Poli (num): 9 SMT 1 pz. Pezzo

Articolo n°:3004435

Consegna entro Mar 19 Gen 2027

Conrad Electronic

Presa dritta

1 pz.

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

12,29 €^*

HARTING 09 55 115 6612 741 09551156612741 Connettore Numero Poli (num): 9 SMT 140 pz. Pezzo

Articolo n°:3004454

Consegna entro Lun 25 Gen 2027

Conrad Electronic

Presa dritta

140 pz.

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

466,39 €^*

HARTING 09 55 115 6621 741 09551156621741 Connettore Numero Poli (num): 9 SMT 140 pz.

Articolo n°:3004436

Consegna entro Mar 19 Gen 2027

Conrad Electronic

Presa dritta

140 pz.

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

504,10 €^*

HARTING 09 55 115 6622 333 09551156622333 Connettore Numero Poli (num): 9 SMT 1 pz. Pezzo

Articolo n°:3004437

Consegna entro Mar 19 Gen 2027

Conrad Electronic

Presa dritta

1 pz.

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

12,29 €^*

HARTING 09 55 115 6622 741 09551156622741 Connettore Numero Poli (num): 9 SMT 140 pz.

Articolo n°:3004433

Consegna entro Mar 20 Ott

40 Set(s)Conrad Electronic

Presa dritta

140 pz.

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

490,98 €^*

HARTING 09 55 115 7611 741 09551157611741 Connettore Numero Poli (num): 9 SMT 140 pz. Pezzo

Articolo n°:3004438

Consegna entro Mar 19 Gen 2027

Conrad Electronic

Presa dritta

140 pz.

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

463,11 €^*

HARTING 09 55 115 7612 741 09551157612741 Connettore Numero Poli (num): 9 SMT 140 pz.

Articolo n°:3004457

Consegna entro Mar 19 Gen 2027

Conrad Electronic

Presa dritta

140 pz.

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

454,92 €^*

HARTING 09 55 115 7621 741 09551157621741 Connettore Numero Poli (num): 9 SMT 140 pz. Pezzo

Articolo n°:3004439

Consegna entro Mar 19 Gen 2027

Conrad Electronic

Presa dritta

140 pz.

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

490,98 €^*

HARTING 09 55 115 7622 741 09551157622741 Connettore Numero Poli (num): 9 SMT 140 pz.

Articolo n°:3004440

Consegna entro Mar 19 Gen 2027

Conrad Electronic

Presa dritta

140 pz.

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

479,51 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 3004524 HARTING 09 55 166 6822 333 09551666822333 Connettore Numero Poli (num): 9 SMT 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3004524 HARTING 09 55 166 6822 333 09551666822333 Connettore Numero Poli (num): 9 SMT 1 pz. Pezzo

Descrizione

Connettore, collegamento saldatura a riflusso (SMT), corrente nominale: 5 A, pin, dimensioni: D-sub 1, polimero liquido-cristico (LCP), Shell: acciaio, nichelato

Testo tradotto automaticamente

Descrizione

Connettore, collegamento saldatura a riflusso (SMT), corrente nominale: 5 A, pin, dimensioni: D-sub 1, polimero liquido-cristico (LCP), Shell: acciaio, nichelato

Testo tradotto automaticamente
