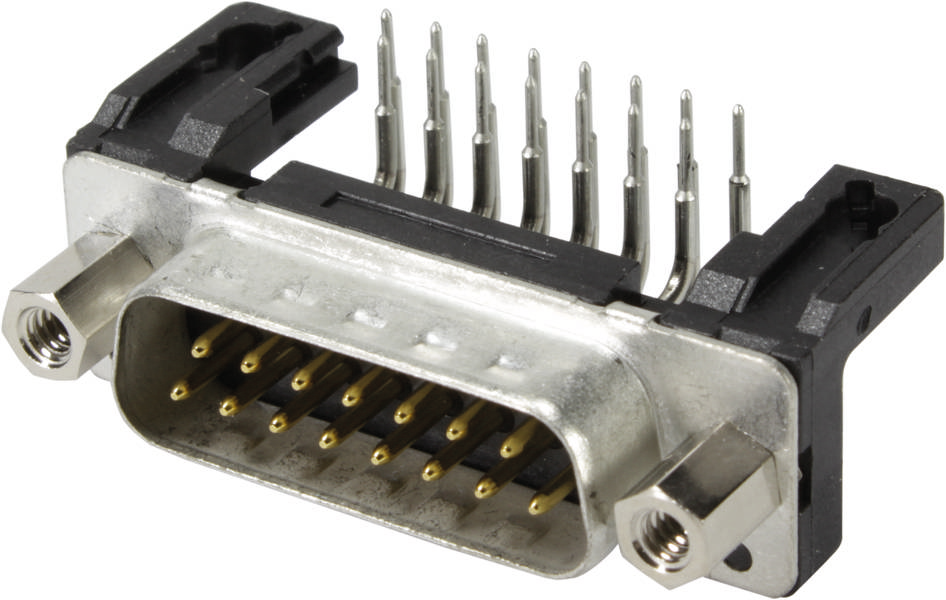

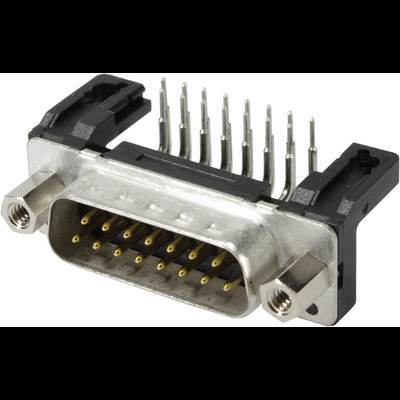

HARTING 09 66 222 6803 09662226803 Connettore Numero Poli (num): 15 A saldare 1 pz. Pezzo
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Connettore
Struttura
Spina angolata
Numero Poli
15
Collegamento
A saldare
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
7,37 €
5
6% = 0,45 €
6,92 €
10
9% = 0,63 €
6,74 €
25
10% = 0,75 €
6,62 €
50
12% = 0,89 €
6,48 €
100
14% = 1,03 €
6,34 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (7,37 € / Pezzo)
7,37 €
IVA escl.
Highlights & Dettagli
Connettori
- Connettore
- Numero di righe: 2
- Numero Poli (num): 15
Dati tecnici
- Serie: D-Sub
- Componente: Connettore
- Descrizione contatto: Ruotato;angolato
- Tipo di collegamento: Collegamento a saldare a onda
- Tipo di connessione: Scheda madre per scheda auto
- Numero di contatti: 15
- Lunghezza dei pin: 3 mm
- Tipo di bloccaggio: Flangia con bullone a vite montato 4-40 UNC
- Griglia, lato collegamento: 2,74 mm
- Corrente nominale: 7,5 A
- Resistenza di isolamento: >1010 Ω
- Resistenza di passaggio: ≤ 10 MΩ
- Temperatura limite: -55 ... +125 °C
- Cicli di accoppiamento: ≥ 250
- Tensione di prova Ueff: 1 kV
- Gruppo materiale isolante: III bis (175 ≤ CTI < 400)
- Materiale utilizzato: Materiale termoplastico, rinforzato con fibra di vetro (PBTP);Shell: Acciaio, finitura superficiale
- Colore inserto: Nero
- Materiale contatti: Lega di rame
- Superficie di contatto: Metallo prezioso tramite Ni
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: DIN 41652
- Peso netto: 11,99 g
- Denominazione: Standard
- Distanza d'aria: ≥ 1 mm
- Distanza di dispersione: ≥ 1 mm
- Hot plugging: No
- Spessore del circuito stampato: ≥1,6 mm
- Forza di inserimento: ≤ 50 N
- Forza di trazione: ≥ 4,5 N;≤ 33 N
- Sesso: Penna
- Coppia di serraggio: Vite di bloccaggio ≤0,4 Nm
- Dimensioni: D-sub 2
- Distanza tra le file: 2,54 mm
- Altezza di montaggio: 7,3 mm
- Tipo di imballaggio
Pezzo
- Tipo
Sub-D
- Tipo prodotto
Connettore
- Struttura
Spina angolata
- Numero Poli
15
- Collegamento
A saldare
- Numero di righe
2
- Contenuto
1 pz.
- Cicli di accoppiamento
≥ 250
- Codice articolo produttore
09662226803
- Colore
Nero
- Tipo contatti SUB-D
contatti torniti
- Materiale di contatto
Lega di rame
- Superficie di contatto
metallo prezioso
- Passo
2.74 mm
- Caratteristiche
con flangia
- Tipo
09 66 222 6803
Plug/bus
15
Documenti & Download
Scheda tecnica
Scheda tecnica 3005286 HARTING 09 66 222 6803 09662226803 Connettore Numero Poli (num): 15 A saldare 1 pz. Pezzo
Scheda tecnica 3005286 HARTING 09 66 222 6803 09662226803 Connettore Numero Poli (num): 15 A saldare 1 pz. Pezzo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3005286 HARTING 09 66 222 6803 09662226803 Connettore Numero Poli (num): 15 A saldare 1 pz. Pezzo
Descrizione
Connettore, collegamento saldatura a onda, corrente nominale: 7,5 A, pin, dimensioni: D-sub 2
