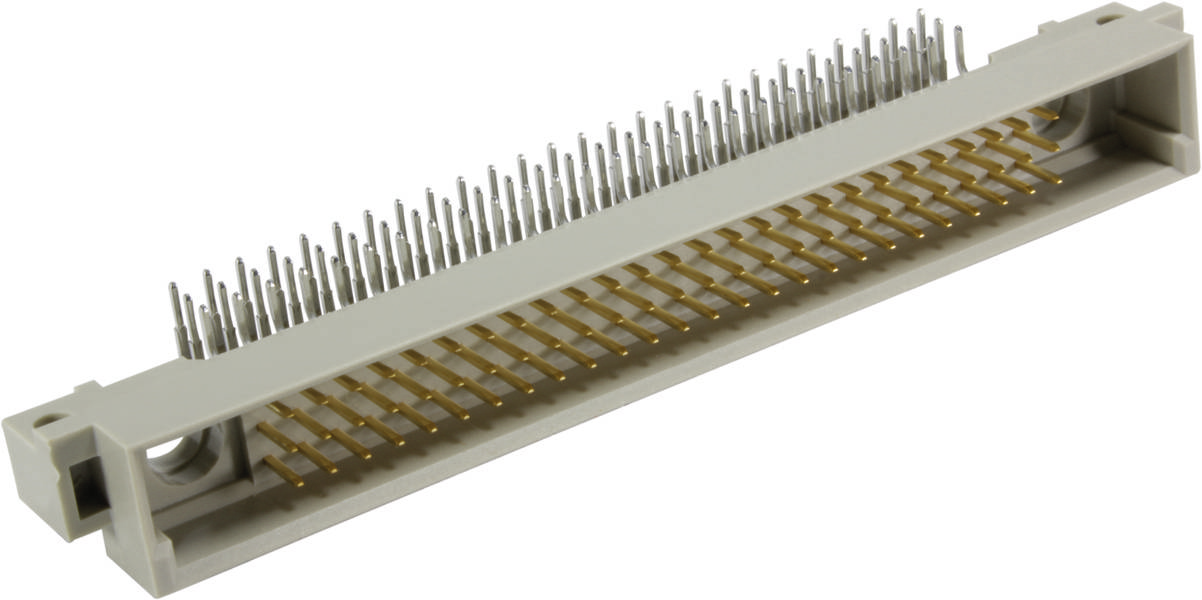

HARTING 09031786901 Connettore maschio Numero di righe 3 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Connettore maschio
Struttura
angolato
Passo
2.54 mm
7.62 mm
Contenuto
1 pz.
Totale poli
80
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
17,20 €
3
5% = 2,55 €
16,35 €
5
7% = 5,95 €
16,01 €
10
8% = 14,20 €
15,78 €
25
10% = 42,00 €
15,52 €
50
11% = 97,50 €
15,25 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (17,20 € / Pezzo)
17,20 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Striscia di contatti a coltello
- Totale poli 80
- Numero di righe 3
- Contenuto 1 pz.
Dati tecnici
- Serie: DIN 41612
- Componente: Barra di taglio
- Descrizione contatto: Angolato
- Tipo di collegamento: Collegamento a saldare a onda
- Tipo di connessione: Scheda madre per scheda auto;scheda extender;scheda PCB per cavo
- Numero di contatti: 80
- Serie di contatti a innesto: 3
- Griglia, lato collegamento: 2,54 mm;7,62 mm
- Corrente nominale: Corrente nominale misurata a 20 °C, per i dettagli vedere curva di deratingaggio
- Resistenza di isolamento: >1012 Ω
- Resistenza di passaggio: ≤ 20 MΩ
- Temperatura limite: -55 ... +125 °C
- Forza di trazione e trazione: ≤ 74 N
- Cicli di accoppiamento: ≥ 400
- Tensione di prova Ueff: 1 kV
- Gruppo materiale isolante: III bis (175 ≤ CTI < 400)
- Materiale utilizzato: Materiale termoplastico stampato, rinforzato con fibra di vetro
- Colore inserto: RAL 7032 (grigio ghiaia)
- Materiale contatti: Lega di rame
- Superficie di contatto: Metallo prezioso sul lato di collegamento Ni;Sn sul lato di collegamento Ni
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 6063-2
- Peso netto: 14,47 g
- Denominazione: Modello M
- Griglia, lato innesto: 2,54 mm;7,62 mm
- Distanza d'aria: ≥ 1,2 mm
- Distanza di dispersione: ≥ 1,2 mm
- Caratteristiche: Senza piombo;corrente nominale contatti speciali: Vedere la scheda tecnica dei contatti selezionati
- Numero contatti segnale: 78
- Numero di contatti speciali: 2
- Fissaggio per circuiti stampati: Con flangia
- Hot plugging: No
- Classificazione ferroviaria: F4/I3 in conformità con NFF 16-101/102
- Disposizione dei contatti: File a, b e c, posizioni 4, 5,... , 28, 29
- Codifica: Codifica con perdita di contatto
- Tipo prodotto
Connettore maschio
- Struttura
angolato
- Totale poli
80
- Numero di righe
3
- Passo
2.54 mm
7.62 mm
- Collegamento
A saldare
- Colore
Grigio (RAL 7032)
- Materiale
PA
- Codice articolo produttore
09031786901
- Contenuto
1 pz.
- Materiale di contatto
Lega di rame
- Tipo
09 03 178 6901
- Resistività di massa
20 mΩ
- Resistenza isolamento
1012 Ω
Printed circuit board to cable
Other
80
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
2.54 mm
Thermoplastic
0°/180° (horizontal)
Flange
2 A
Documenti & Download
Scheda tecnica
Scheda tecnica 3003467 HARTING 09031786901 Connettore maschio Numero di righe 3 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3003467 HARTING 09031786901 Connettore maschio Numero di righe 3 1 pz.
Descrizione
Barra di taglio, collegamento saldatura a onda, corrente nominale: 2 A, contatti: 80, angolata, lega di rame
Testo tradotto automaticamente
Testo tradotto automaticamente
