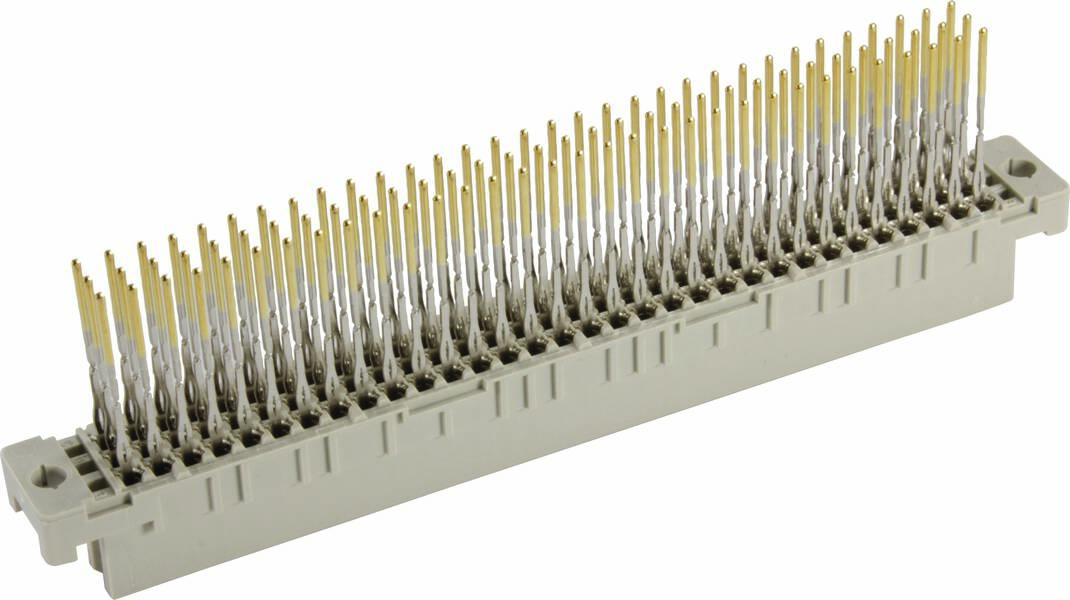

HARTING 09032966862 Connettore DIN Numero di righe 3 1 pz.
Tipo prodotto
Connettore DIN
Struttura
dritto
Passo
2.54 mm
Contenuto
1 pz.
Totale poli
96
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (18,99 € / Pezzo)
18,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Listello a molla
- Totale poli 96
- Numero di righe 3
- Contenuto 1 pz.
Dati tecnici
- Serie: DIN 41612
- Componente: Listello a molla
- Descrizione contatto: Dritto
- Tipo di collegamento: Collegamento a pressione
- Tipo di connessione: Scheda madre per scheda auto;mezzane
- Numero di contatti: 96
- Lunghezza dei pin: 17 mm
- Serie di contatti a innesto: 3
- Griglia, lato collegamento: 2,54 mm
- Corrente nominale: Corrente nominale misurata a 20 °C, per i dettagli vedere curva di deratingaggio
- Resistenza di isolamento: >1012 Ω
- Resistenza di passaggio: ≤ 20 MΩ
- Temperatura limite: -40 ... Temperatura limite superiore +105 °C limitata dal circuito stampato
- Forza di trazione e trazione: ≤ 90 N
- Cicli di accoppiamento: ≥ 400
- Tensione di prova Ueff: 1 kV
- Gruppo materiale isolante: III bis (175 ≤ CTI < 400)
- Materiale utilizzato: Materiale termoplastico stampato, rinforzato con fibra di vetro
- Colore inserto: RAL 7032 (grigio ghiaia)
- Materiale contatti: Lega di rame
- Superficie di contatto: Metallo prezioso tramite Ni lato connettore;Ni lato collegamento
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 6063-2
- Peso netto: 15 g
- Denominazione: Modello C
- Griglia, lato innesto: 2,54 mm
- Distanza d'aria: ≥ 1 mm
- Distanza di dispersione: ≥ 1 mm
- Caratteristiche: Senza piombo
- Fissaggio per circuiti stampati: Con flangia
- Hot plugging: No
- Classificazione ferroviaria: F4/I3 in conformità con NFF 16-101/102
- Disposizione dei contatti: File a, b e c, posizioni 1, 2,... 31, 32
- Codifica: Codifica con perdita di contatto
- Spessore del circuito stampato: ≥1,6 mm
- Tipo prodotto
Connettore DIN
- Struttura
dritto
- Totale poli
96
- Numero di righe
3
- Passo
2.54 mm
- Collegamento
A pressione
- Colore
Grigio (RAL 7032)
- Materiale
PA
- Codice articolo produttore
09032966862
- Contenuto
1 pz.
- Materiale di contatto
Lega di rame
- Tipo
09 03 296 6862
- Resistività di massa
20 mΩ
- Resistenza isolamento
1012 Ω
- Lunghezza punta
17 mm
Other
96
Other
-40-105 °C
Other
Press-in connection
Other
17 mm
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Documenti & Download
Scheda tecnica
Scheda tecnica 2999438 HARTING 09032966862 Connettore DIN Numero di righe 3 1 pz.
Scheda tecnica 2999438 HARTING 09032966862 Connettore DIN Numero di righe 3 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2999438 HARTING 09032966862 Connettore DIN Numero di righe 3 1 pz.
Descrizione
Striscia a molla, collegamento a pressione, corrente nominale: 2 A, contatti: 96, dritta, lega di rame, metallo prezioso su entrambi i lati, lato collegamento Ni
