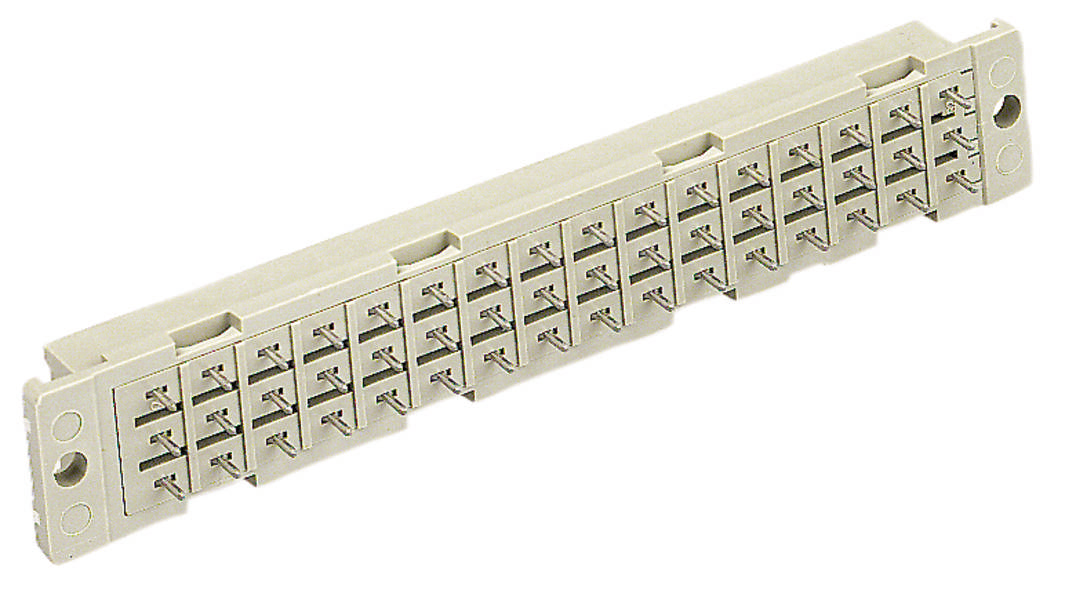

HARTING 09062326894 Connettore DIN Numero di righe 3 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Connettore DIN
Struttura
dritto
Passo
3.81 mm
5.08 mm
Contenuto
1 pz.
Totale poli
32
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
14,75 €
3
5% = 2,19 €
14,02 €
5
7% = 5,15 €
13,72 €
10
8% = 12,30 €
13,52 €
25
10% = 36,00 €
13,31 €
50
11% = 84,00 €
13,07 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (14,75 € / Pezzo)
14,75 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Listello a molla
- Totale poli 32
- Numero di righe 3
- Contenuto 1 pz.
Dati tecnici
- Serie: DIN 41612
- Componente: Listello a molla
- Descrizione contatto: Dritto
- Tipo di collegamento: Collegamento a saldare a onda
- Tipo di connessione: Scheda madre per scheda auto;scheda mazzanine;scheda a circuito stampato per cavo
- Numero di contatti: 32
- Lunghezza dei pin: 4,5 mm
- Serie di contatti a innesto: 3
- Griglia, lato collegamento: 3,81 mm;5,08 mm
- Corrente nominale: Corrente nominale misurata a 20 °C, per i dettagli vedere curva di deratingaggio
- Resistenza di isolamento: >1012 Ω
- Resistenza di passaggio: 15 mΩ
- Temperatura limite: -55 ... +125 °C
- Forza di trazione e trazione: ≤ 50 N
- Cicli di accoppiamento: ≥ 400
- Tensione di prova Ueff: 1,55 kV (contatto)
- Gruppo materiale isolante: III bis (175 ≤ CTI < 400)
- Materiale utilizzato: Materiale termoplastico stampato, rinforzato con fibra di vetro
- Colore inserto: RAL 7032 (grigio ghiaia)
- Materiale contatti: Lega di rame
- Superficie di contatto: Metallo prezioso sul lato di collegamento Ni;Sn sul lato di collegamento Ni
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 6063-2
- Peso netto: 12,6 g
- Denominazione: Modello F
- Griglia, lato innesto: 3,81 mm;5,08 mm
- Distanza d'aria: ≥ 1,6 mm
- Distanza di dispersione: ≥ 3 mm
- Caratteristiche: Senza piombo
- Fissaggio per circuiti stampati: Con flangia
- Hot plugging: No
- Classificazione ferroviaria: F4/I3 in conformità con NFF 16-101/102
- Disposizione dei contatti: File z e d, posizioni 2, 4,... 30, 32
- Codifica: Codifica fori;codifica con perdita di contatto;codifica collare
- Tipo prodotto
Connettore DIN
- Struttura
dritto
- Totale poli
32
- Numero di righe
3
- Passo
3.81 mm
5.08 mm
- Collegamento
A saldare
- Colore
Grigio (RAL 7032)
- Materiale
PA
- Codice articolo produttore
09062326894
- Contenuto
1 pz.
- Materiale di contatto
Lega di rame
- Tipo
09 06 232 6894
- Resistività di massa
15 mΩ
- Resistenza isolamento
1012 Ω
- Lunghezza punta
4,5 mm
Printed circuit board to cable
Other
32
Other
-55-125 °C
Other
Soldering connection
Tin
4.5 mm
3.81 mm
3
3.81 mm
Thermoplastic
90° (upwards vertical)
Flange
6 A
Documenti & Download
Scheda tecnica
Scheda tecnica 3000360 HARTING 09062326894 Connettore DIN Numero di righe 3 1 pz.
Scheda tecnica 3000360 HARTING 09062326894 Connettore DIN Numero di righe 3 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3000360 HARTING 09062326894 Connettore DIN Numero di righe 3 1 pz.
Descrizione
Striscia a molla, collegamento saldatura a onda, corrente nominale: 6 A, contatti: 32, dritta, lega di rame
Testo tradotto automaticamente
Testo tradotto automaticamente
