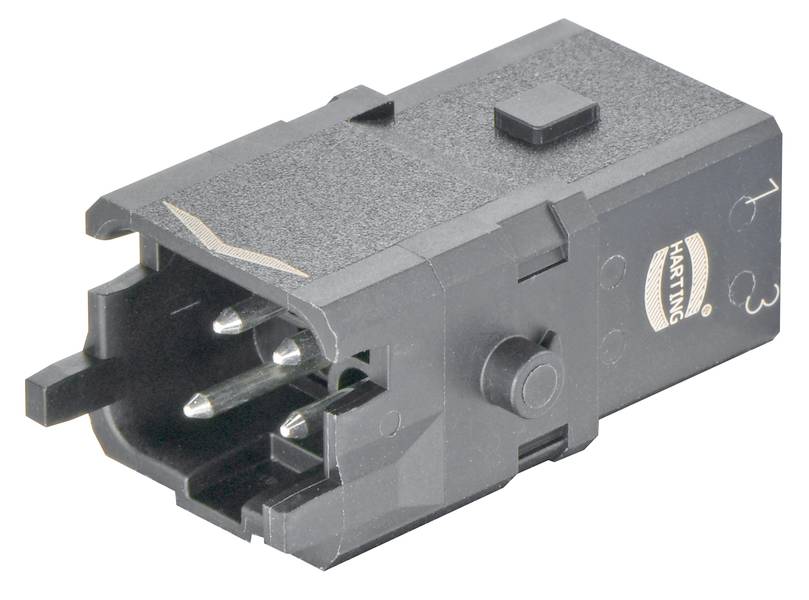

HARTING 09100032606 Inserto maschio Han® 1A 3 + PE A vite 1 pz. Pezzo
Tipo di imballaggio
Pezzo
Tipo prodotto
Inserto maschio
Serie
Han® 1A
Collegamento
A vite
Tot poli
3 + PE
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (14,99 € / Pezzo)
14,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Serie: Han Han ® 1A
- Tipo di collegamento: collegamento a vite
- Numero di contatti: 3
- Tipo di bloccaggio: Staffa longitudinale
- Corrente nominale: 10 A.
- Resistenza di isolamento: >108 Ω
- Temperatura limite: -30 ... +90 °C
- Cicli di accoppiamento: ≥ 100
- Materiale inserto: Poliammide (PA)
- Colore inserto: RAL 9005 (nero intenso)
- Materiale contatti: Lega di rame
- Superficie del contatto: argentata
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: EN 45545-2 protezione antincendio nei veicoli ferroviari;IEC 61373 categoria 1 classe B;IEC 60664-1;IEC 61984
- Peso netto: 14 g
- Tensione ad impulso nominale: 4 kV
- Grado di inquinamento: 3
- Note: In una configurazione Han ® 1A, composta solo da inserti di contatto (con o senza scarico della trazione, 09 10 000 5300), si tratta di un connettore non incapsulato conforme a IEC 61984. La protezione da scosse elettriche deve essere garantita dall'utente grazie al tipo di montaggio.;gli inserti di contatto non devono essere inseriti o separati sotto tensione/carico.;gli inserti di contatto non devono essere sotto tensione in stato non collegato.;gli inserti di contatto con tecnologia di collegamento a vite (2+PE e 3+PE) si differenziano solo per il numero di contatti. Se entrambe le varianti vengono utilizzate in un'applicazione, l'utente deve evitare un inserimento non autorizzato delle varianti tra di loro! Rispettare le istruzioni di sicurezza in conformità con VDE 0100-410, capitolo 414.4.3 e DIN EN 60204-1, capitolo 13.4.5 d).
- Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
- Sesso: Penna
- Sezione conduttore: 0,75 ... 1.5 mm²
- Tipo di protezione secondo IEC 60529: IP20
- Coppia di serraggio: 0,25 Nm
- Dimensioni: 1 A.
- Approvazioni: DNV GL
- Contatto PE: Sì
- Tensione di misurazione secondo UL: 250 V.
- Tensione di misurazione messa a terra conduttore: 230 V
- Tensione di misurazione conduttore: 400 V.
- Corrente nominale secondo UL: 10 A AWG 16
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Inserto maschio
- Colore
Nero intenso (RAL 9005)
- Serie
Han® 1A
- Caratteristiche
Con attacco a vite
- Collegamento
A vite
- Numero Poli
3
- Tot poli
3 + PE
- Sezione del conduttore (min.)
0.75 mm²
- Sezione del conduttore (max.)
1.5 mm²
- Cicli di accoppiamento
≥ 100
- Serie
Han® 1A
- Contenuto
1 pz.
- Temperatura max.
+90 °C
- Min. temperatura
-30 °C
- Terra
Sì
FALSE
3
Pin
-30-90 °C
V0
4 kV
Screw connection
Silver
3
FALSE
0.75-1.5 mm²
0.75-1.5 mm²
TRUE
Other copper alloys
Thermoplastic
10 A
Thermoplastic
100
3
Documenti & Download
Scheda tecnica
Scheda tecnica 3008004 HARTING 09100032606 Inserto maschio Han® 1A 3 + PE A vite 1 pz. Pezzo
Scheda tecnica 3008004 HARTING 09100032606 Inserto maschio Han® 1A 3 + PE A vite 1 pz. Pezzo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3008004 HARTING 09100032606 Inserto maschio Han® 1A 3 + PE A vite 1 pz. Pezzo
Descrizione
Inserti, collegamento a vite, spina, poliammide (PA), RAL 9005 (nero profondo), corrente nominale: 10 A, dimensioni: 1 A, contatti: 3
