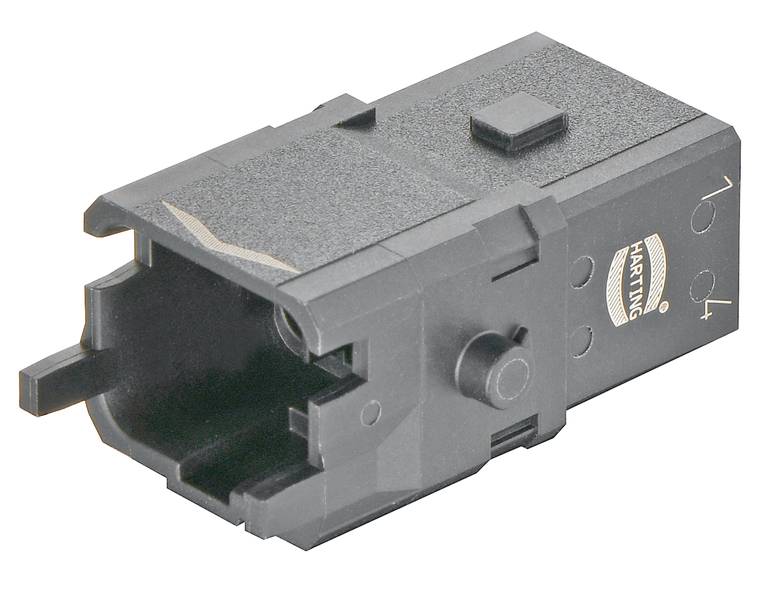

HARTING 09100053006 Inserto maschio Han® 1A 5 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Serie
Han® 1A
Collegamento
A crimpare
Tot poli
5 + PE
Sezione del conduttore (min.)
0.14 mm²
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
7,78 €
5
6% = 0,48 €
7,30 €
10
9% = 0,67 €
7,11 €
25
10% = 0,79 €
6,99 €
50
12% = 0,94 €
6,84 €
100
14% = 1,09 €
6,69 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (7,78 € / Pezzo)
7,78 €
IVA escl.
Dati tecnici
- Serie: Han Han ® 1A
- Tipo di collegamento: Collegamento a crimpare
- Numero di contatti: 5
- Tipo di bloccaggio: Staffa longitudinale
- Corrente nominale: 10 A.
- Resistenza di isolamento: >108 Ω
- Temperatura limite: -30 ... +90 °C
- Cicli di accoppiamento: ≥ 100
- Materiale inserto: Poliammide (PA)
- Colore inserto: RAL 9005 (nero intenso)
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: EN 45545-2 protezione antincendio nei veicoli ferroviari;IEC 61373 categoria 1 classe B;IEC 60664-1;IEC 61984
- Peso netto: 1 g
- Tensione nominale: 400 V
- Tensione ad impulso nominale: 6 kV
- Grado di inquinamento: 3
- Note: In una configurazione Han ® 1A, composta solo da inserti di contatto (con o senza scarico della trazione, 09 10 000 5300), si tratta di un connettore non incapsulato conforme a IEC 61984. La protezione contro le scosse elettriche deve essere garantita dall'utente grazie al tipo di montaggio.;gli inserti di contatto non devono essere inseriti o scollegati sotto tensione/carico.;gli inserti di contatto non devono essere sotto tensione quando non sono collegati.
- Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
- Sesso: Penna
- Sezione conduttore: 0,14 ... 2,5 mm²
- Tipo di protezione secondo IEC 60529: IP20
- Dimensioni: 1 A.
- Approvazioni: DNV GL
- Contatto PE: Sì
- Tensione di misurazione secondo UL: 600 V.
- Corrente nominale secondo UL: 15 A AWG 14
- Tipo prodotto
Inserto maschio
- Colore
Nero intenso (RAL 9005)
- Serie
Han® 1A
- Collegamento
A crimpare
- Numero Poli
5
- Tot poli
5 + PE
- Sezione del conduttore (min.)
0.14 mm²
- Sezione del conduttore (max.)
2.5 mm²
- Cicli di accoppiamento
100
- Serie
Han® 1A
- Contenuto
1 pz.
- Temperatura max.
+90 °C
- Min. temperatura
-30 °C
- Terra
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3007858 HARTING 09100053006 Inserto maschio Han® 1A 5 + PE A crimpare 1 pz.
Scheda tecnica 3007858 HARTING 09100053006 Inserto maschio Han® 1A 5 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3007858 HARTING 09100053006 Inserto maschio Han® 1A 5 + PE A crimpare 1 pz.
Descrizione
Inserti, collegamento a crimpare, pin, poliammide (PA), RAL 9005 (nero profondo), corrente nominale: 10 A, dimensioni: 1 A, contatti: 5
