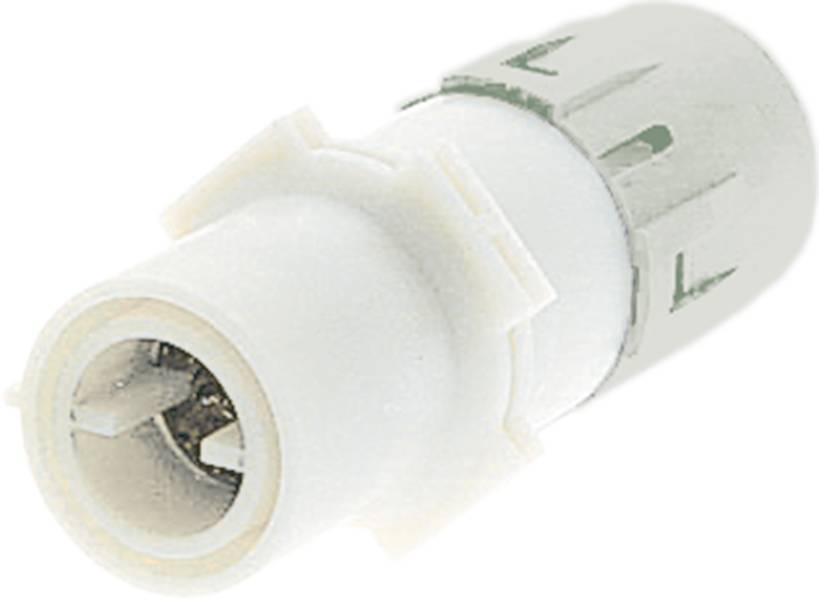

HARTING 09110012770 Inserto maschio Connettori assiali a vite 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
Connettori assiali a vite
Sezione del conduttore (min.)
60 mm²
Sezione del conduttore (max.)
70 mm²
Colore
Grigio (RAL 7032)
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
90,16 €
3
3% = 2,50 €
87,66 €
5
4% = 3,50 €
86,66 €
10
5% = 4,17 €
85,99 €
25
5% = 4,91 €
85,25 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (90,16 € / Pezzo)
90,16 €
IVA escl.
Dati tecnici
- Serie: Modulare Han Han ® HC
- Tipo di collegamento: Collegamento a vite assiale
- Corrente nominale: 650 A
- Resistenza di isolamento: >1010 Ω
- Resistenza di passaggio: ≤ 0,2 MΩ
- Temperatura limite: -40 ... +125 °C
- Cicli di accoppiamento: ≥ 500
- Materiale inserto: Policarbonato (PC);poliammide (PA)
- Colore inserto: RAL 7032 (grigio ghiaia)
- Materiale contatti: Lega di rame
- Superficie del contatto: argentata
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 60664-1;IEC 61984
- Peso netto: 317 g
- Denominazione: 650
- Tensione nominale: 4.000 V
- Tensione a impulso nominale: 18 kV
- Grado di inquinamento: 3
- Note: La resistenza alle vibrazioni e agli urti può essere mantenuta solo se i cavi vengono intercettati a una distanza adeguata. Le note per le distanze dei cavi si trovano nel documento in eCatalogue nella sezione delle istruzioni.
- Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
- Sesso: Presa
- Sezione conduttore: 60 ... 70 mm²
- Lunghezza spellatura: 23... 25 mm
- Resistenza alle vibrazioni: Categoria 1B secondo IEC 61373
- Approvazioni: DNV GL
- Resistenza agli urti: Categoria 1B in conformità con IEC 61373
- Diametro esterno del conduttore: ≤26,5 mm
- Tipo prodotto
Inserto maschio
- Colore
Grigio (RAL 7032)
- Collegamento
Connettori assiali a vite
- Sezione del conduttore (min.)
60 mm²
- Sezione del conduttore (max.)
70 mm²
- Cicli di accoppiamento
500
- Serie
Han® HC Modular
- Contenuto
1 pz.
- Temperatura max.
+125 °C
- Min. temperatura
-40 °C
4000 V
FALSE
Bus
-40-125 °C
V0
18 kV
Axial screw connection
Silver
3
FALSE
60-70 mm²
60-70 mm²
Other copper alloys
Thermoplastic
650 A
Thermoplastic
500
Documenti & Download
Scheda tecnica
Scheda tecnica 3007740 HARTING 09110012770 Inserto maschio Connettori assiali a vite 1 pz.
Scheda tecnica 3007740 HARTING 09110012770 Inserto maschio Connettori assiali a vite 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3007740 HARTING 09110012770 Inserto maschio Connettori assiali a vite 1 pz.
Descrizione
Inserti, collegamento assiale a vite, presa, policarbonato (PC), poliammide (PA), RAL 7032 (grigio ghiaia), corrente nominale: 650 A
