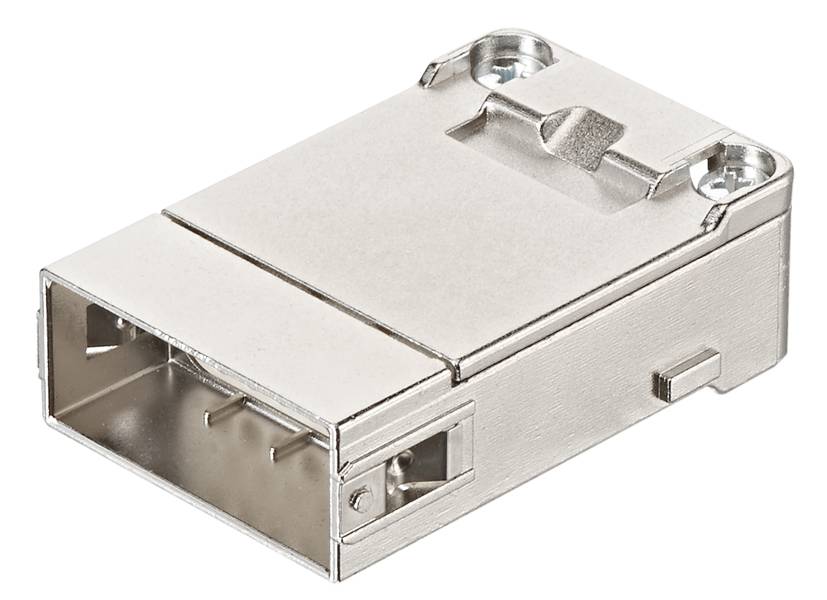

HARTING 09142203013 Inserto maschio 20 A crimpare 1 pz.
Tipo prodotto
Inserto maschio
Collegamento
A crimpare
Tot poli
20
Sezione del conduttore (min.)
0.09 mm²
Sezione del conduttore (max.)
0.52 mm²
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (59,99 € / Pezzo)
59,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo di collegamento: Collegamento a crimpare
- Numero di contatti: 20
- Corrente nominale: 4 A.
- Temperatura limite: -40 ... +85 °C
- Materiale utilizzato: polimero liquido-cristico (LCP)
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 60664-1;IEC 61984
- Peso netto: 35,12 g
- Tensione nominale: 32 V
- Tensione a impulso nominale: 0,8 kV
- Grado di inquinamento: 3
- Note: Si prega di ordinare separatamente i contatti a crimpare.
- Sesso: Penna
- Sezione conduttore: 0,09 ... 0,52 mm²
- Descrizione: Inserto Han ® Shielded Module
- Altri contatti: + schermatura
- Materiale schermatura: Zinco pressofuso, nichelato
- Approvazioni: DNV GL
- Tensione di misurazione secondo UL: 30 V.
- Resistenza di passaggio, schermatura: ≤ 100 MΩ
- Cicli di accoppiamento con altri componenti HMC: ≥ 10.000
- Tensione di misurazione secondo CSA: 30 V.
- Tipo prodotto
Inserto maschio
- Caratteristiche
incl. schermatura
- Collegamento
A crimpare
- Numero Poli
20
- Tot poli
20
- Sezione del conduttore (min.)
0.09 mm²
- Sezione del conduttore (max.)
0.52 mm²
- Cicli di accoppiamento
≥ 10.000
- Contenuto
1 pz.
- Temperatura max.
+85 °C
- Min. temperatura
-40 °C
32 V
FALSE
20
Pin
-40-85 °C
V0
0.8 kV
Crimp connection
Other
3
TRUE
0.09-0.52 mm²
0.09-0.52 mm²
Other
Thermoplastic
4 A
Thermoplastic
20
Documenti & Download
Scheda tecnica
Scheda tecnica 3007503 HARTING 09142203013 Inserto maschio 20 A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3007503 HARTING 09142203013 Inserto maschio 20 A crimpare 1 pz.
Descrizione
Collegamento a crimpare, pin, contatti: 20 + schermatura, sezione conduttore: 0,09...0,52 mm², corrente nominale: 4 A, polimero liquido-cristico (LCP)
