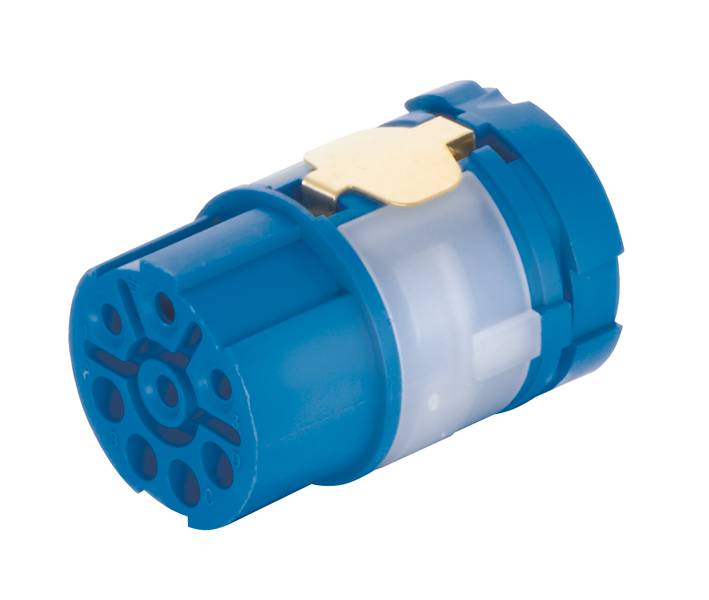

HARTING 09156083101 Inserto M23 Presa Tot poli: 8 + PE 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto M23
Struttura
Presa
Tot poli
8 + PE
Collegamento
A crimpare
Contenuto
1 pz.
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
9,01 €
15
6% = 0,52 €
8,49 €
25
8% = 0,72 €
8,29 €
50
10% = 0,86 €
8,15 €
100
11% = 1,02 €
7,99 €
200
13% = 1,19 €
7,82 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (9,01 € / Pezzo)
9,01 €
IVA escl.
Solo 1 Pezzo(i) disponibili
Dati tecnici
- Serie: Connettore circolare M23
- Componente: Inserti
- Tipo di collegamento: Collegamento a crimpare
- Numero di contatti: 8
- Resistenza di isolamento: >1013 Ω
- Temperatura limite: -40 ... +125 °C
- Cicli di accoppiamento: ≥ 500
- Tensione di prova Ueff: 4 kV
- Materiale inserto: Poliammide (PA)
- Colore inserto: blu
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Peso netto: 9,32 g
- Denominazione: Potenza Power
- Numero contatti segnale: 4
- Numero di contatti di potenza: 3
- Note: Si prega di ordinare separatamente i contatti a crimpare.;4x 2 mm;4x 1 mm
- Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
- Sesso: Presa
- Sezione conduttore: 0,14 ... 4 mm²
- Altri contatti: Contatto PE
- Corrente nominale (segnale): 8 A.
- Corrente nominale (Power): 28 A
- Tensione di misurazione (Power): 600 V.
- Tensione di misurazione (segnale): 300 V.
- Tensione d'urto nominale (segnale): 2,5 kV
- Grado di inquinamento (segnale): 3
- Tensione di urto nominale (Power): 4 kV
- Grado di inquinamento (Power): 3
- Tipo
09 15 608 3101
- Tipo prodotto
Inserto M23
- Struttura
Presa
- Tot poli
8 + PE
- Collegamento
A crimpare
- Colore
Blu
- Contenuto
1 pz.
- Temperatura max.
125 °C
- Min. temperatura
-40 °C
- Terra
Sì
- Materiale
Poliammide
- Peso
9.32 g
- Codice articolo produttore
09156083101
- Materiale d'isolamento
Poliammide
- Numero Poli
8
- Sezione Max.
4 mm²
- Sez. min
0.14 mm²
- Sezione
0.14 - 4 mm²
8
Bus
-40-125 °C
V0
Crimp connection
Other
0.14-4 mm²
0.14-4 mm²
FALSE
Polyamide (PA)
Other
Thermoplastic
Plastic
500
Documenti & Download
Scheda tecnica
Scheda tecnica 3007776 HARTING 09156083101 Inserto M23 Presa Tot poli: 8 + PE 1 pz.
Scheda tecnica 3007776 HARTING 09156083101 Inserto M23 Presa Tot poli: 8 + PE 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3007776 HARTING 09156083101 Inserto M23 Presa Tot poli: 8 + PE 1 pz.
Descrizione
Inserti, collegamento a crimpare, presa, poliammide (PA), blu, contatti: 8 contatti PE, sezione conduttore: 0,14...4 mm²
