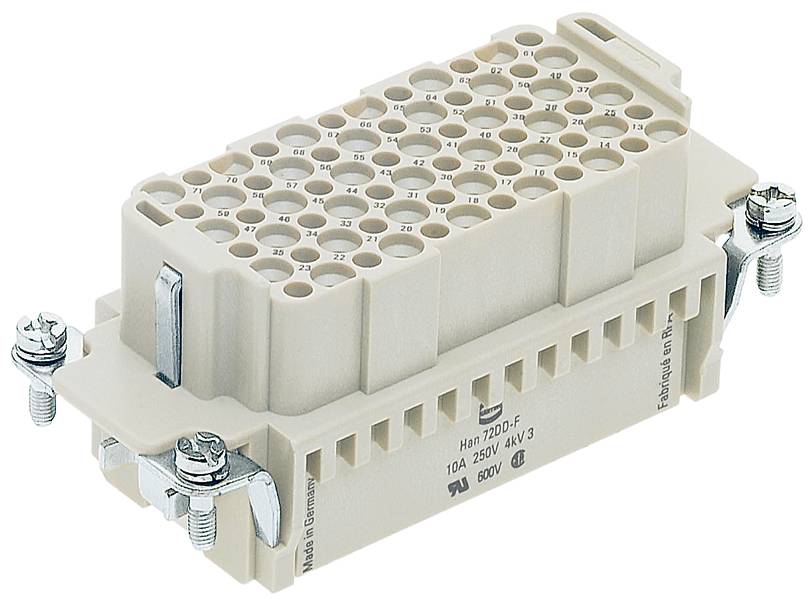

HARTING 09162723101 Connettore Han® DD 72 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Connettore
Serie
Han® DD
Collegamento
A crimpare
Tot poli
72 + PE
Sezione del conduttore (min.)
0.14 mm²
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
54,09 €
3
3% = 1,75 €
52,34 €
5
5% = 2,46 €
51,63 €
10
5% = 2,93 €
51,16 €
25
6% = 3,46 €
50,63 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (54,09 € / Pezzo)
54,09 €
IVA escl.
Dati tecnici
- Serie: Han DD Han ® HMC
- Tipo di collegamento: Collegamento a crimpare
- Numero di contatti: 72
- Corrente nominale: 10 A.
- Resistenza di isolamento: >1010 Ω
- Temperatura limite: -40 ... +125 °C
- Colore inserto: RAL 7032 (grigio ghiaia)
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 60664-1;IEC 61984
- Peso netto: 63,68 g
- Tensione nominale: 250 V
- Tensione ad impulso nominale: 4 kV
- Grado di inquinamento: 3
- Note: Si prega di ordinare separatamente i contatti a crimpare.
- Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
- Sesso: Presa
- Sezione conduttore: 0,14 ... 2,5 mm²
- Dimensioni: 16 B
- Approvazioni: DNV GL
- Contatto PE: Sì
- Tensione di misurazione secondo UL: 600 V.
- Cicli di accoppiamento con altri componenti HMC: ≥ 10.000
- Tensione di misurazione secondo CSA: 600 V.
- Tipo prodotto
Connettore
- Colore
Grigio (RAL 7032)
- Serie
Han® DD
- Caratteristiche
senza protezione filo
- Collegamento
A crimpare
- Numero Poli
72
- Tot poli
72 + PE
- Sezione del conduttore (min.)
0.14 mm²
- Sezione del conduttore (max.)
2.5 mm²
- Cicli di accoppiamento
10000
- Serie
Han DD® HMC
- Contenuto
1 pz.
- Temperatura max.
125 °C
- Min. temperatura
-40 °C
- Terra
Sì
- Struttura
Presa
250 V
FALSE
72
Bus
-40-125 °C
V0
4 kV
Crimp connection
Other
3
FALSE
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
Other
Other
10 A
Other
10000
72
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3007835 HARTING 09162723101 Connettore Han® DD 72 + PE A crimpare 1 pz.
Scheda tecnica 3007835 HARTING 09162723101 Connettore Han® DD 72 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3007835 HARTING 09162723101 Connettore Han® DD 72 + PE A crimpare 1 pz.
Descrizione
Inserti, collegamento a crimpare, presa, RAL 7032 (grigio ghiaia), corrente nominale: 10 A, dimensioni: 16 B, contatti: 72, sezione conduttore: 0,14...2,5 mm²
