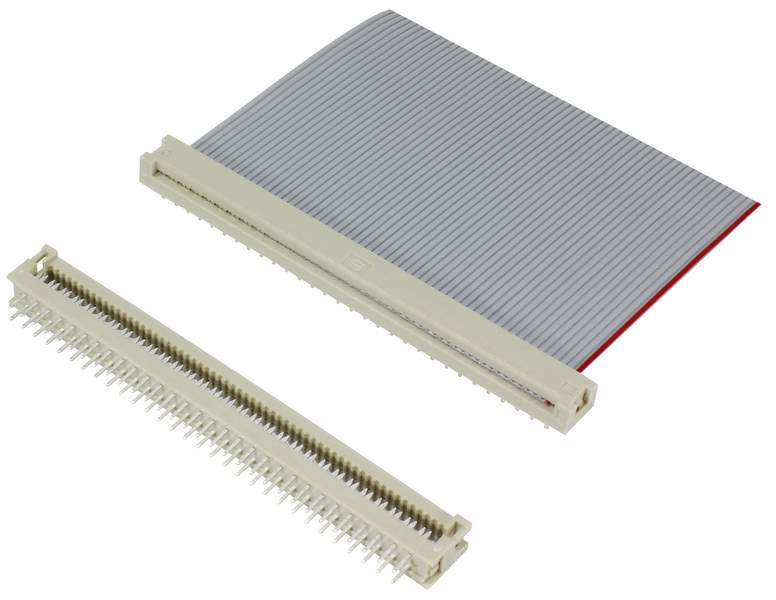

HARTING 09181649422 Connettore PCB con connessione a perforazione d'isolante (IDC) Passo: 2.54 mm Totale poli: 64 Numero
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Struttura
dritto
Tipo prodotto
Connettore PCB
Passo
2.54 mm
Numero di righe
2
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
3,11 €
10
7% = 2,30 €
2,88 €
25
11% = 8,25 €
2,78 €
50
13% = 19,50 €
2,72 €
100
15% = 46,00 €
2,65 €
250
17% = 135,00 €
2,57 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (3,11 € / Pezzo)
3,11 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Connettore dei circuiti stampati
- Totale poli 64
- Numero di righe 2
- Contenuto 1 pz.
Dati tecnici
- Serie: profilo basso SEK
- Componente: Connettore per circuiti stampati
- Descrizione contatto: Dritto
- Tipo di collegamento: Collegamento a saldare;collegamento a morsetto di taglio IDC
- Tipo di collegamento: Da circuito stampato a cavo
- Numero di contatti: 64
- Lunghezza dei perni: 2,9 mm
- Serie di contatti a innesto: 2
- Griglia, lato collegamento: 2,54 mm
- Corrente nominale: 2,6 A.
- Resistenza di isolamento: 109 Ω
- Resistenza di passaggio: ≤ 35 MΩ
- Temperatura limite: -55 ... +105 °C
- Tensione di prova Ueff: 1 kV
- Gruppo materiale isolante: II (400 ≤ CTI < 600)
- Materiale utilizzato: Materiale termoplastico (PBT)
- Colore inserto: Grigio
- Materiale contatti: Lega di rame
- Superficie di contatto: SN tramite il lato a innesto Ni;Sn tramite il lato di collegamento Ni
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 6063-13
- Peso netto: 4,52 g
- Griglia, lato innesto: 1,27 mm
- Note: Per cavo conduttore piatto IDC nella griglia 1,27 mm (0,050");AWG 28/7
- Altezza d'installazione: 5,5 mm
- Tipo di imballaggio
Pezzo
- Struttura
dritto
- Tipo prodotto
Connettore PCB
- Caratteristiche
con connessione a perforazione d'isolante (IDC)
- Passo
2.54 mm
- Numero di righe
2
- Totale poli
64
- Corrente nominale
2.6 A
- Materiale di contatto
Lega di rame
- Contenuto
1 pz.
- Collegamento
A saldare
Collegamento IDC
- Tipo
09 18 164 9422
- Codice articolo produttore
09181649422
- Colore
Grigio
- Altezza
5.5 mm
- Temperatura max.
105 °C
- Min. temperatura
-55 °C
- Resistività di massa
≤ 35 mΩ
- Resistenza isolamento
109 Ω
- Lunghezza punta
2,9 mm
Printed circuit board to cable
Grey
64
-55-105 °C
V0
Soldering connection
Tin
2.9 mm
2.54 mm
2
1.27 mm
Thermoplastic
90° (upwards vertical)
Other
2.6 A
Documenti & Download
Scheda tecnica
Scheda tecnica 3000956 HARTING 09181649422 Connettore PCB con connessione a perforazione d'isolante (IDC) Passo: 2.54 mm Totale poli: 64 Numero
Scheda tecnica 3000956 HARTING 09181649422 Connettore PCB con connessione a perforazione d'isolante (IDC) Passo: 2.54 mm Totale poli: 64 Numero
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3000956 HARTING 09181649422 Connettore PCB con connessione a perforazione d'isolante (IDC) Passo: 2.54 mm Totale poli: 64 Numero
Descrizione
Connettore per circuiti stampati, collegamento a saldare, collegamento con morsetto di taglio IDC, corrente nominale: 2,6 A, materiale termoplastico (PBT), grigio, contatti: 64
