Name: HARTING 09195147323001 Connettore maschio Numero di righe 2 1 pz.
Brand: HARTING
SKU: 3002544
Availability: BackOrder

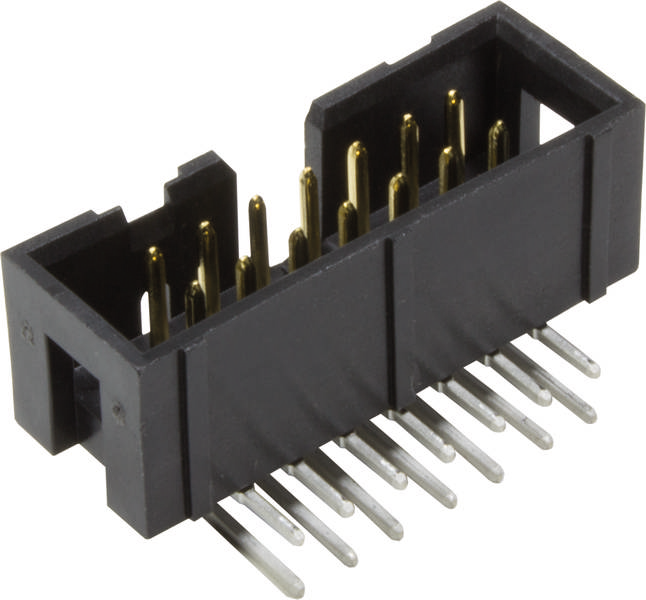

Spina elettronica nera e rettangolare con più pin dorati che sporgono dalla parte superiore di un involucro nero e con pin argentati sul lato inferiore.

Tipo prodotto

Connettore maschio

Struttura

angolato

Passo

2.54 mm

Contenuto

1 pz.

Totale poli

Scheda tecnica (PDF)

Consegna entro Mar 9 Feb 2027

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (2,45 € / Pezzo)

2,45 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Striscia di contatti a coltello

Totale poli 14
Numero di righe 2
Contenuto 1 pz.

Dati tecnici

Serie: profilo basso SEK
Componente: Barra di taglio
Descrizione contatto: Angolato
Tipo di collegamento: Collegamento per saldatura a riflusso (THR)
Tipo di connessione: Scheda a circuito stampato su cavo;scheda madre su scheda auto
Numero di contatti: 14
Lunghezza dei perni: 2,9 mm
Serie di contatti a innesto: 2
Griglia, lato collegamento: 2,54 mm
Corrente nominale: ‌ 1 A.
Resistenza di isolamento: 109 Ω
Resistenza di passaggio: ≤ 20 MΩ
Temperatura limite: -55 ... +125 °C (per saldatura a riflusso max. +240 °C per 60 s)
Forza di trazione e trazione: ≤ 42 N
Cicli di accoppiamento: ≥ 50
Tensione di prova Ueff: 1 kV
Gruppo materiale isolante: II (400 ≤ CTI < 600)
Materiale utilizzato: Materiale termoplastico (PCT)
Colore inserto: Nero
Materiale contatti: Lega di rame
Superficie di contatto: Metallo prezioso sul lato di collegamento Ni;Sn sul lato di collegamento Ni
Classe di infiammabilità del materiale secondo UL 94: V-0
Norme: IEC 6063-13
Peso netto: 3,8 g

Tipo prodotto: Connettore maschio

Struttura: angolato

Totale poli: 14

Numero di righe: 2

Passo: 2.54 mm

Corrente nominale: 1 A

Corrente nominale: 1 A

Collegamento: THR

Colore: Nero

Materiale: PA

Codice articolo produttore: 09195147323001

Contenuto: 1 pz.

Materiale di contatto: Lega di rame

Tipo: 09 19 514 7323 001

Resistività di massa: 20 mΩ

Resistenza isolamento: 109 Ω

Lunghezza punta: 2,9 mm

: Printed circuit board to cable

: Other

: 14

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: Thermoplastic

: 0°/180° (horizontal)

: Other

: 1 A

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Struttura

Tipo prodotto

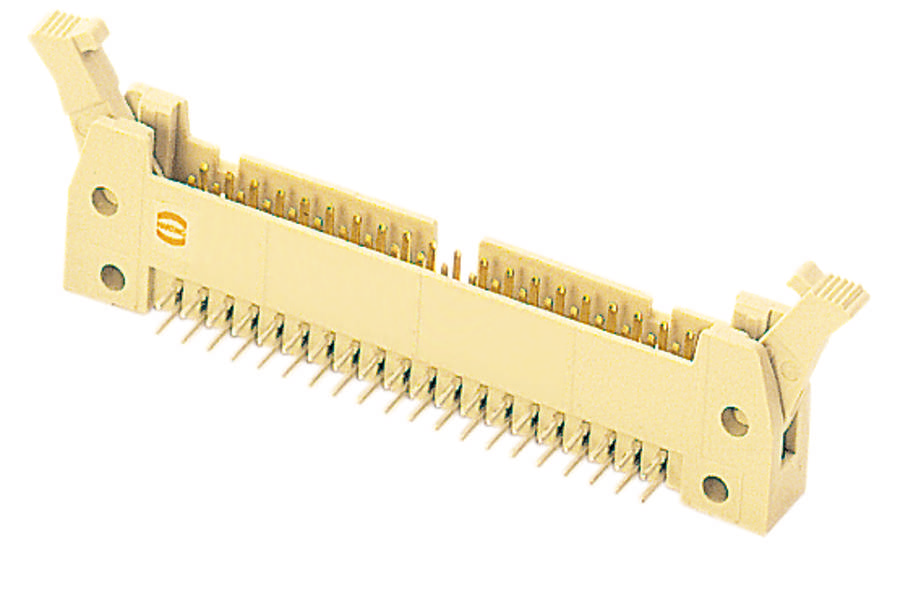

HARTING 09195065903 Connettore maschio Numero di righe 2 1 pz.

Articolo n°:3002669

Consegna entro Mar 9 Feb 2027

Conrad Electronic

angolato

Connettore maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,70 €^*

HARTING 09195066323 Connettore maschio Numero di righe 2 1 pz.

Articolo n°:3002670

Consegna entro Mar 9 Feb 2027

Conrad Electronic

angolato

Connettore maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1,88 €^*

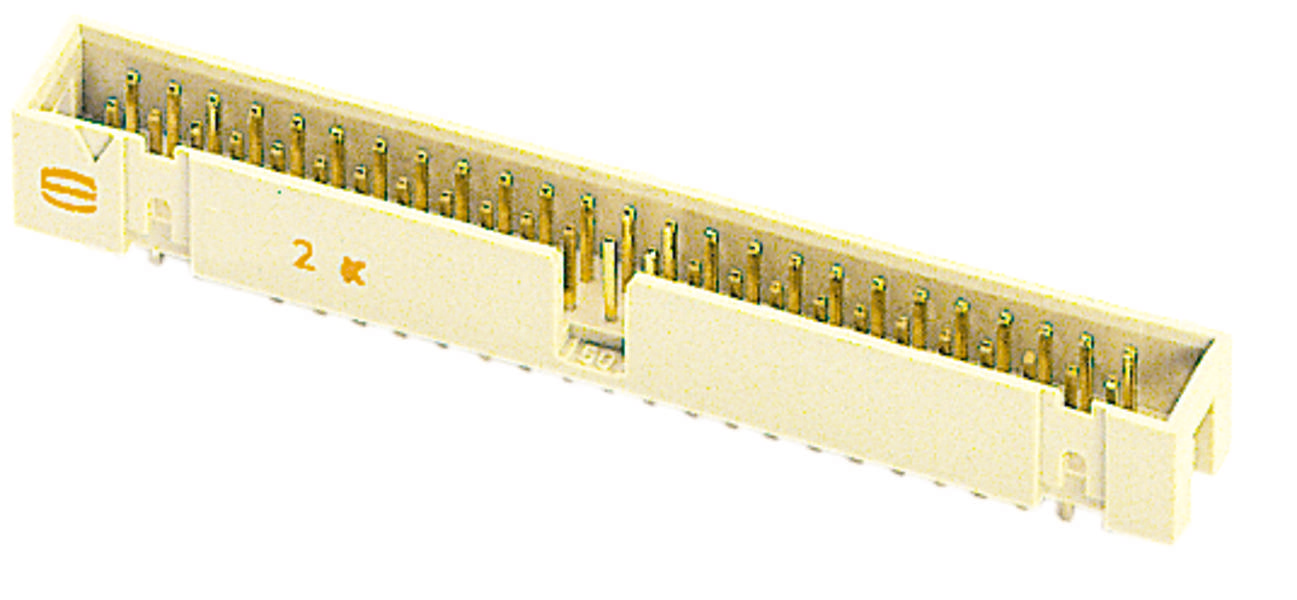

HARTING 09195066324 Connettore maschio Numero di righe 2 1 pz. Pezzo

Articolo n°:3002667

Consegna entro Lun 19 Ott

400 Pezzo(i)Conrad Electronic

dritto

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1,88 €^*

HARTING 09195066324740 Connettore maschio Numero di righe 2 1 pz.

Articolo n°:3002661

Consegna entro Mar 9 Feb 2027

Conrad Electronic

dritto

Connettore maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,70 €^*

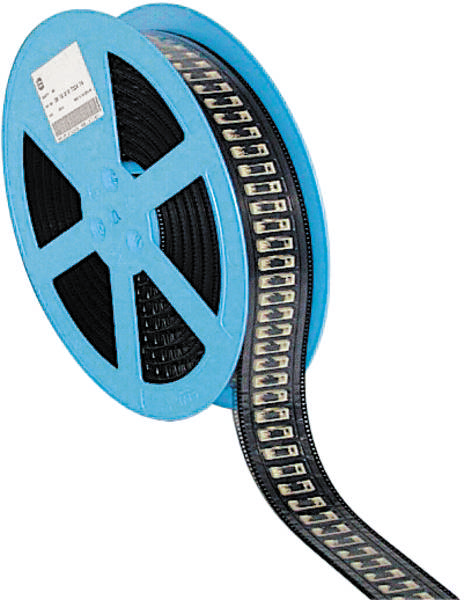

HARTING 09195066324741 Connettore maschio Numero di righe 2 1 pz.

Articolo n°:3002662

Consegna entro Mer 17 Mar 2027

Conrad Electronic

dritto

Connettore maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,70 €^*

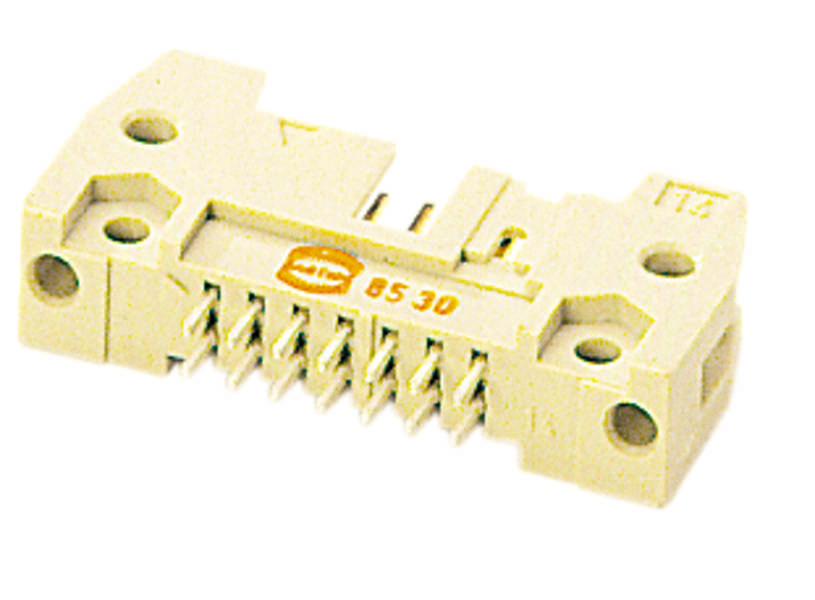

HARTING 09195066904 Connettore maschio Numero di righe 2 1 pz.

Articolo n°:3002663

Consegna entro Mar 9 Feb 2027

Conrad Electronic

dritto

Connettore maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,45 €^*

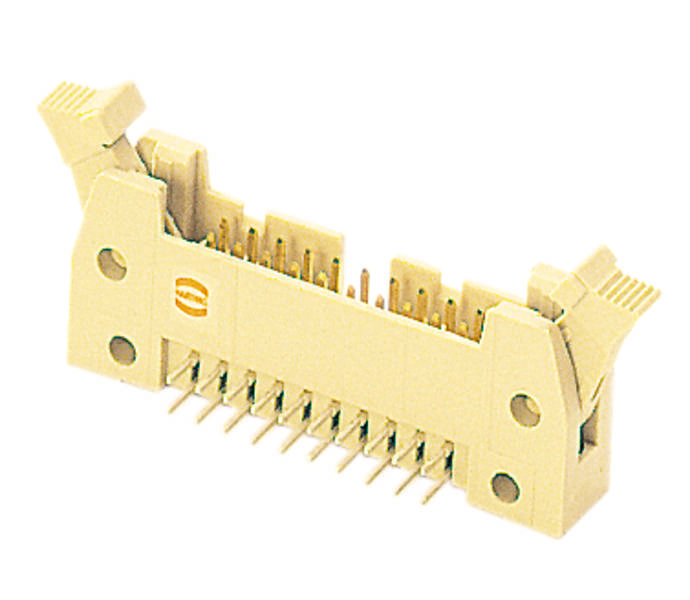

HARTING 09195066913 Connettore maschio Numero di righe 2 1 pz.

Articolo n°:3002671

Consegna entro Mar 9 Feb 2027

Conrad Electronic

angolato

Connettore maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,45 €^*

HARTING 09195066914 Connettore maschio Numero di righe 2 1 pz. Pezzo

Articolo n°:3002664

Consegna entro Mer 13 Gen 2027

Conrad Electronic

dritto

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,45 €^*

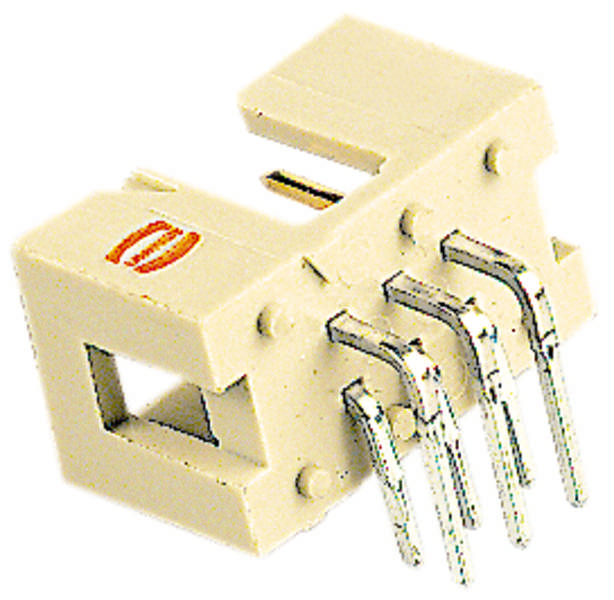

HARTING 09195067323 Connettore maschio Numero di righe 2 1 pz.
