Name: HARTING 09281326904 Connettore maschio Numero di righe 3 1 pz.
Brand: HARTING
SKU: 3001127
Availability: BackOrder

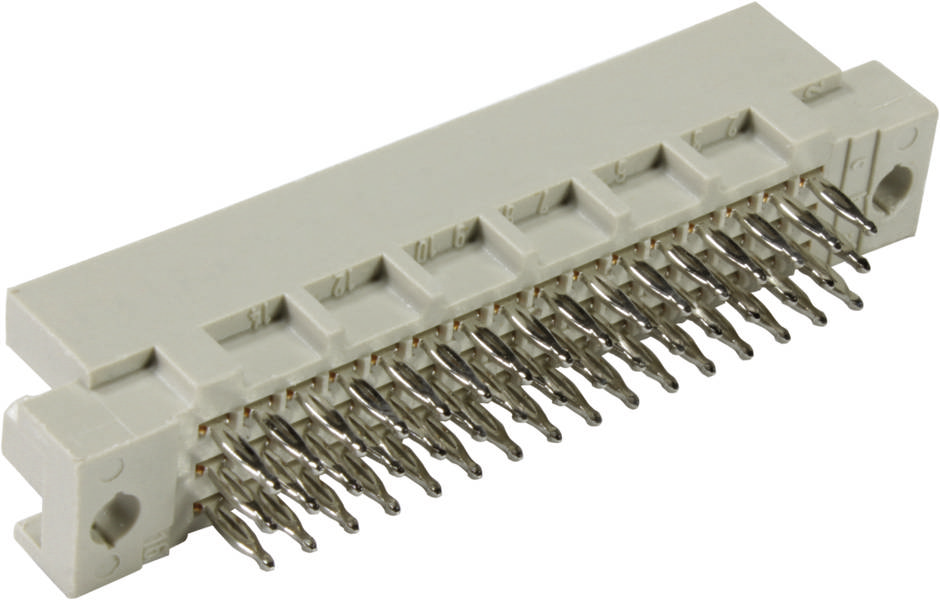

Una spina bianca multipolare con piedini metallici, utilizzata per il collegamento elettrico in dispositivi elettronici.

Tipo prodotto

Connettore maschio

Struttura

dritto

Passo

2.54 mm

Contenuto

1 pz.

Totale poli

Scheda tecnica (PDF)

Consegna entro Mar 23 Feb 2027

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (3,93 € / Pezzo)

3,93 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Striscia di contatti a coltello

Totale poli 32
Numero di righe 3
Contenuto 1 pz.

Dati tecnici

Serie: DIN 41612
Componente: Barra di taglio
Descrizione contatto: Dritto
Tipo di collegamento: Collegamento a pressione
Tipo di connessione: Scheda madre per scheda auto;scheda mazzanine;scheda a circuito stampato per cavo
Numero di contatti: 32
Lunghezza dei pin: 5 mm
Serie di contatti a innesto: 3
Griglia, lato collegamento: 2,54 mm
Corrente nominale: Corrente nominale misurata a 20 °C, per i dettagli vedere curva di deratingaggio
Resistenza di isolamento: >1012 Ω
Resistenza di passaggio: ≤ 20 MΩ
Temperatura limite: -40 ... Temperatura limite superiore +105 °C limitata dal circuito stampato
Forza di trazione e trazione: ≤ 30 N
Cicli di accoppiamento: ≥ 400
Tensione di prova Ueff: 1 kV
Gruppo materiale isolante: III bis (175 ≤ CTI < 400)
Materiale utilizzato: Materiale termoplastico stampato, rinforzato con fibra di vetro
Colore inserto: RAL 7032 (grigio ghiaia)
Materiale contatti: Lega di rame
Superficie di contatto: Metallo prezioso tramite Ni lato connettore;Ni lato collegamento
Classe di infiammabilità del materiale secondo UL 94: V-0
Norme: IEC 6063-2 (integrazione standard)
Peso netto: 6,47 g
Denominazione: Modello 2R
Griglia, lato innesto: 2,54 mm
Distanza d'aria: ≥ 1,2 mm
Distanza di dispersione: ≥ 1,2 mm
Caratteristiche: Senza piombo
Fissaggio per circuiti stampati: Con flangia
Hot plugging: No
Classificazione ferroviaria: F4/I3 in conformità con NFF 16-101/102
Disposizione dei contatti: File a e c, posizioni 1, 2,... 15, 16
Codifica: Codifica con perdita di contatto
Spessore del circuito stampato: ≥1,6 mm

Tipo prodotto: Connettore maschio

Struttura: dritto

Totale poli: 32

Numero di righe: 3

Passo: 2.54 mm

Collegamento: A pressione

Colore: Grigio (RAL 7032)

Materiale: PA

Codice articolo produttore: 09281326904

Contenuto: 1 pz.

Materiale di contatto: Lega di rame

Tipo: 09 28 132 6904

Resistività di massa: 20 mΩ

Resistenza isolamento: 1012 Ω

Lunghezza punta: 5 mm

: Printed circuit board to cable

: Other

: 32

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 5 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Documenti & Download

Scheda tecnica

Scheda tecnica 3001127 HARTING 09281326904 Connettore maschio Numero di righe 3 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3001127 HARTING 09281326904 Connettore maschio Numero di righe 3 1 pz.

Descrizione

Barra di taglio, collegamento a pressione, corrente nominale: 2 A, contatti: 32, dritta, lega di rame, metallo prezioso su entrambi i lati, lato collegamento Ni

Testo tradotto automaticamente

Descrizione

Barra di taglio, collegamento a pressione, corrente nominale: 2 A, contatti: 32, dritta, lega di rame, metallo prezioso su entrambi i lati, lato collegamento Ni
