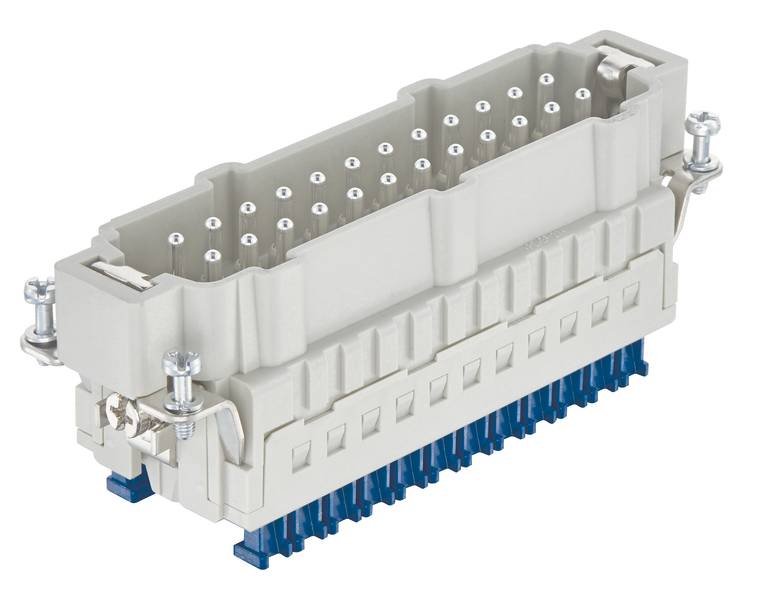

HARTING 09330242648 Inserto maschio Han® E 24 + PE Collegamento con molla di trazione a gabbia 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Serie
Han® E
Collegamento
Collegamento con molla di trazione a gabbia
Tot poli
24 + PE
Sezione del conduttore (min.)
0.14 mm²
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
38,52 €
3
3% = 1,26 €
37,26 €
5
5% = 1,76 €
36,76 €
10
5% = 2,09 €
36,43 €
25
6% = 2,46 €
36,06 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (38,52 € / Pezzo)
38,52 €
IVA escl.
Dati tecnici
- Serie: Han Han ® ES Press
- Tipo di collegamento: Collegamento a molla a gabbia
- Numero di contatti: 24
- Corrente nominale: 16 A
- Resistenza di isolamento: >1010 Ω
- Resistenza di passaggio: 3 mΩ
- Temperatura limite: -40 ... +125 °C
- Cicli di accoppiamento: ≥ 500
- Materiale inserto: Policarbonato (PC)
- Colore inserto: RAL 7032 (grigio ghiaia)
- Materiale contatti: Lega di rame
- Superficie del contatto: argentata
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 60664-1;IEC 61984
- Peso netto: 140 g
- Tensione nominale: 500 V
- Tensione ad impulso nominale: 6 kV
- Grado di inquinamento: 3
- Note: Attuatore blu; solo per alloggiamento di forma elevata
- Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
- Sesso: Penna
- Sezione conduttore: AWG 26... AWG 14
- Lunghezza spellatura: 9... 11 mm
- Accessori a colori: blu
- Dimensioni: 24 B
- Approvazioni: DNV GL
- Contatto PE: Sì
- Tensione di misurazione secondo UL: 600 V.
- Tensione di misurazione secondo CSA: 600 V.
- Tipo prodotto
Inserto maschio
- Colore
Grigio (RAL 7032)
- Serie
Han® E
- Caratteristiche
Modello alto
- Collegamento
Collegamento con molla di trazione a gabbia
- Numero Poli
24
- Tot poli
24 + PE
- Sezione del conduttore (min.)
0.14 mm²
- Sezione del conduttore (max.)
2.5 mm²
- Cicli di accoppiamento
500
- Serie
Han® ES Press
- Contenuto
1 pz.
- Temperatura max.
125 °C
- Min. temperatura
-40 °C
- Terra
Sì
500 V
FALSE
24
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
FALSE
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
24
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3007939 HARTING 09330242648 Inserto maschio Han® E 24 + PE Collegamento con molla di trazione a gabbia 1 pz.
Scheda tecnica 3007939 HARTING 09330242648 Inserto maschio Han® E 24 + PE Collegamento con molla di trazione a gabbia 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3007939 HARTING 09330242648 Inserto maschio Han® E 24 + PE Collegamento con molla di trazione a gabbia 1 pz.
Descrizione
Inserti, collegamento a molla a gabbia, penna, policarbonato (PC), RAL 7032 (grigio ghiaia), corrente nominale: 16 A, dimensioni: 24 B, contatti: 24
