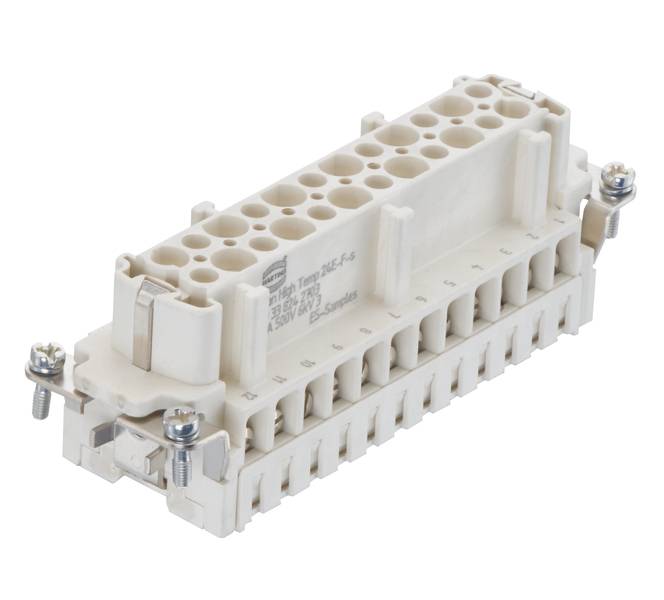

HARTING 09338242703 Connettore Han® E 24 + PE A vite 1 pz. Pezzo
Tipo di imballaggio
Pezzo
Tipo prodotto
Connettore
Serie
Han® E
Collegamento
A vite
Tot poli
24 + PE
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (154,99 € / Pezzo)
154,99 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Serie: Han E Han E ® High temp
- Tipo di collegamento: collegamento a vite
- Numero di contatti: 24
- Corrente nominale: 16 A
- Resistenza di isolamento: >1010 Ω
- Resistenza di passaggio: ≤ 1 MΩ
- Temperatura limite: -40 ... +200 °C con componenti Han ® High temp
- Cicli di accoppiamento: ≥ 500
- Materiale utilizzato: polimero liquido-cristico (LCP)
- Materiale contatti: Lega di rame
- Superficie del contatto: argentata
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 60664-1;IEC 61984
- Peso netto: 151,5 g
- Tensione nominale: 500 V
- Tensione ad impulso nominale: 6 kV
- Grado di inquinamento: 3
- Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
- Sesso: Presa
- Sezione conduttore: AWG 18... AWG 14
- Lunghezza di spellatura: 7,5 mm
- Coppia di serraggio: 0,5 Nm
- Dimensioni: 24 B
- Approvazioni: DNV GL
- Contatto PE: Sì
- Con protezione del cavo: Sì
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Connettore
- Serie
Han® E
- Caratteristiche
Con attacco a vite
- Collegamento
A vite
- Numero Poli
24
- Tot poli
24 + PE
- Sezione del conduttore (min.)
0.75 mm²
- Sezione del conduttore (max.)
2.5 mm²
- Cicli di accoppiamento
500
- Serie
Han E® High Temp
- Contenuto
1 pz.
- Temperatura max.
200 °C
- Min. temperatura
-40 °C
- Terra
Sì
- Struttura
Presa
500 V
TRUE
24
Bus
-40-200 °C
V0
6 kV
Screw connection
Silver
3
FALSE
0.75-2.5 mm²
0.75-2.5 mm²
TRUE
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
24
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3007977 HARTING 09338242703 Connettore Han® E 24 + PE A vite 1 pz. Pezzo
Scheda tecnica 3007977 HARTING 09338242703 Connettore Han® E 24 + PE A vite 1 pz. Pezzo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3007977 HARTING 09338242703 Connettore Han® E 24 + PE A vite 1 pz. Pezzo
Descrizione
Inserti, collegamento a vite, presa, polimero liquido-cristico (LCP), corrente nominale: 16 A, dimensioni: 24 B, contatti: 24
