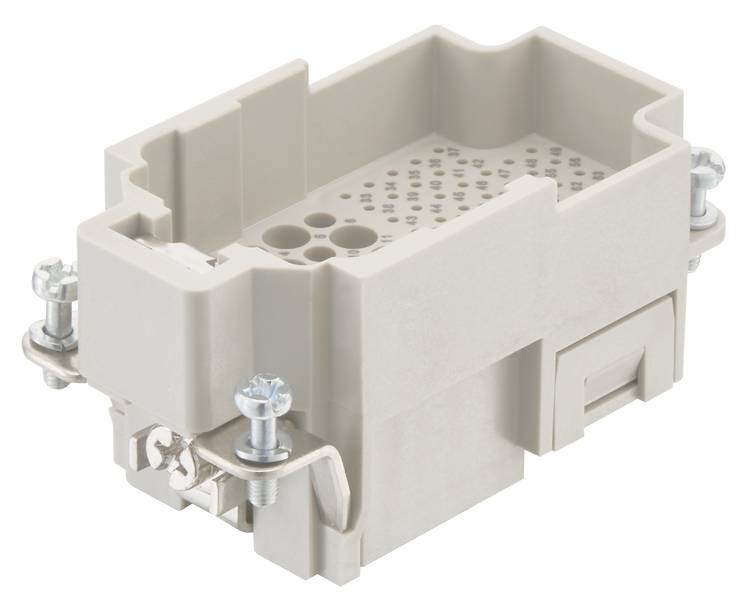

HARTING 09380873001 Inserto maschio Han® Com 87 + PE A crimpare 1 pz.
Tipo prodotto
Inserto maschio
Serie
Han® Com
Collegamento
A crimpare
Tot poli
87 + PE
Colore
Grigio (RAL 7032)
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (53,99 € / Pezzo)
53,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Serie: Han-Com ®
- Tipo di collegamento: Collegamento a crimpare
- Numero di contatti: 87
- Resistenza di isolamento: >1010 Ω
- Temperatura limite: -40 ... +125 °C
- Cicli di accoppiamento: ≥ 500
- Materiale inserto: Policarbonato (PC)
- Colore inserto: RAL 7032 (grigio ghiaia)
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: IEC 60664-1;IEC 61984
- Peso netto: 42 g
- Denominazione: Han ® K 32/55
- Numero contatti segnale: 55
- Numero di contatti di potenza: 32
- Note: Si prega di ordinare separatamente i contatti a crimpare.;32x Han D Han D ®;55x D-Sub
- Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
- Sesso: Penna
- Sezione conduttore: 0,14 ... 2,5 mm² Power;0,09 ... Segnale 0,52 mm²
- Dimensioni: 10 B
- Corrente nominale (segnale): 4 A.
- Corrente nominale (Power): 10 A.
- Contatto PE: Sì
- Tensione di misurazione secondo UL: 600 V contatti di potenza; 30 V contatti di segnale
- Tensione di misurazione (Power): 250 V
- Tensione di misurazione (segnale): 50 V.
- Tensione d'urto nominale (segnale): 0,8 kV
- Grado di inquinamento (segnale): 2
- Tensione di urto nominale (Power): 4 kV
- Grado di inquinamento (Power): 2
- Tipo prodotto
Inserto maschio
- Colore
Grigio (RAL 7032)
- Serie
Han® Com
- Collegamento
A crimpare
- Numero Poli
87
- Tot poli
87 + PE
- Sezione conduttore contatto di potenza (min.)
0.14 mm²
- Sezione conduttore contatto di potenza (max.)
2.5 mm²
- Sezione conduttore contatto di controllo (min.)
0.09 mm²
- Sezione conduttore contatto di controllo (max.)
0.52 mm²
- Cicli di accoppiamento
≥ 500
- Serie
Han-Com®
- Contenuto
1 pz.
- Temperatura max.
+125 °C
- Min. temperatura
-40 °C
- Terra
Sì
FALSE
87
Pin
-40-125 °C
V0
Crimp connection
Other
FALSE
0.09-0.52 mm²
0.09-0.52 mm²
TRUE
Other
Thermoplastic
Thermoplastic
500
87
Documenti & Download
Scheda tecnica
Scheda tecnica 3007870 HARTING 09380873001 Inserto maschio Han® Com 87 + PE A crimpare 1 pz.
Scheda tecnica 3007870 HARTING 09380873001 Inserto maschio Han® Com 87 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3007870 HARTING 09380873001 Inserto maschio Han® Com 87 + PE A crimpare 1 pz.
Descrizione
Inserti, collegamento a crimpare, pin, policarbonato (PC), RAL 7032 (grigio ghiaia), dimensioni: 10 B, contatti: 87
