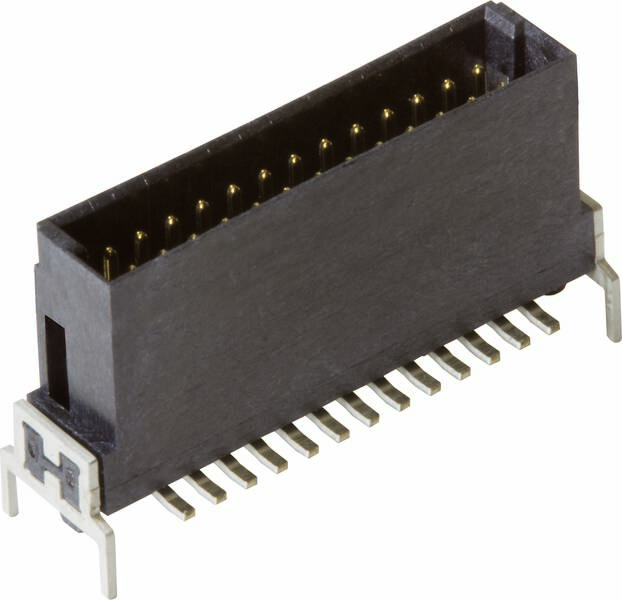

HARTING 15130802401000 Connettore maschio Numero di righe 2 250 pz.
Tipo prodotto
Connettore maschio
Struttura
dritto
Passo
1.27 mm
Contenuto
250 pz.
Totale poli
80
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero (Confezione 250 pz.)
Totale (1725,00 € / Pezzo)
1725,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Striscia di contatti a coltello
- Totale poli 80
- Numero di righe 2
- Contenuto 250 pz.
Dati tecnici
- Serie: Har-flex ®
- Componente: Barra di taglio
- Descrizione contatto: Dritto
- Tipo di collegamento: Collegamento per saldatura a riflusso (THR)
- Tipo di connessione: Scheda madre per scheda auto;scheda mazzanine;scheda a circuito stampato per cavo
- Numero di contatti: 80
- Serie di contatti a innesto: 2
- Griglia, lato collegamento: 1,27 mm
- Resistenza di isolamento: 109 Ω
- Resistenza di passaggio: < 25 MΩ
- Temperatura limite: -55 ... +125 °C
- Cicli di accoppiamento: ≥ 500
- Tensione di prova Ueff: 0,5 kV
- Gruppo materiale isolante: III bis (175 ≤ CTI < 400)
- Materiale utilizzato: polimero liquido-cristico (LCP)
- Materiale contatti: Lega di rame
- Superficie di contatto: Metallo prezioso sul lato di collegamento Ni;Sn sul lato di collegamento Ni
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Etichetta: Segnale
- Griglia, lato innesto: 1,27 mm
- Distanza d'aria: ≥ 0,4 mm
- Distanza di dispersione: ≥ 0,4 mm
- Altezza di impilamento: 4,85 mm
- Tipo prodotto
Connettore maschio
- Struttura
dritto
- Totale poli
80
- Numero di righe
2
- Passo
1.27 mm
- Collegamento
THR
- Materiale
PA
- Codice articolo produttore
15130802401000
- Contenuto
250 pz.
- Materiale di contatto
Lega di rame
- Tipo
15 13 080 2401 000
- Resistività di massa
25 mΩ
- Resistenza isolamento
109 Ω
Printed circuit board to cable
Other
80
Other
-55-125 °C
Other
Soldering connection
Tin
1.27 mm
2
1.27 mm
Liquid crystal polymer
90° (upwards vertical)
Other
Documenti & Download
Scheda tecnica
Scheda tecnica 3002802 HARTING 15130802401000 Connettore maschio Numero di righe 2 250 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3002802 HARTING 15130802401000 Connettore maschio Numero di righe 2 250 pz.
Descrizione
Barra di taglio, collegamento per saldatura a riflusso (THR), contatti: 80, dritta, lega di rame, metallo prezioso tramite Ni lato a innesto, Sn tramite Ni lato di collegamento
