Name: HARTING 17030771201 Connettore maschio Numero di righe 7 1 pz.
Brand: HARTING
SKU: 3001109
Availability: BackOrder

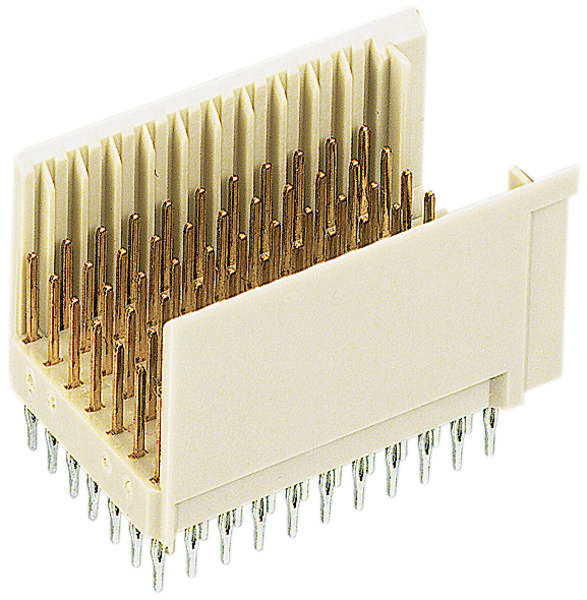

Un connettore elettrico con numerosi pin metallici che sporgono da un involucro in plastica, utilizzato per circuiti elettronici.

Tipo prodotto

Connettore maschio

Struttura

dritto

Passo

2 mm

Contenuto

1 pz.

Totale poli

Scheda tecnica (PDF)

Consegna entro Gio 7 Gen 2027

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (7,78 € / Pezzo)

7,78 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Striscia di contatti a coltello

Totale poli 77
Numero di righe 7
Contenuto 1 pz.

Dati tecnici

Serie: Har-bus ® HM
Componente: Barra di taglio
Descrizione contatto: Dritto
Tipo di collegamento: Collegamento a pressione
Tipo di connessione: Scheda madre per scheda auto
Numero di contatti: 77
Serie di contatti a innesto: 7
Griglia, lato collegamento: 2 mm
Corrente nominale: ‌ 1 A.
Resistenza di isolamento: 109 Ω
Resistenza di passaggio: ≤ 20 MΩ
Temperatura limite: -55 ... +125 °C
Tensione di prova Ueff: 0,75 kV
Gruppo materiale isolante: III bis (175 ≤ CTI < 400)
Materiale utilizzato: Materiale termoplastico stampato, rinforzato con fibra di vetro
Colore inserto: Beige
Materiale contatti: Lega di rame
Superficie di contatto: Metallo prezioso tramite Ni lato connettore;Ni lato collegamento
Classe di infiammabilità del materiale secondo UL 94: V-0
Peso netto: 6,91 g
Denominazione: Modello C
Griglia, lato spina: 2 mm
DOTAZIONE CONTATTI: C / A / A / A / A / A / A / C
Spessore del circuito stampato: ≥1,4 mm
Forza di inserimento: ≤ 57,75 N
Forza di trazione: ≥ 11,55 N
Velocità di trasferimento dati: ≤ 2.500 Mbit/s.

Tipo prodotto: Connettore maschio

Struttura: dritto

Totale poli: 77

Numero di righe: 7

Passo: 2 mm

Corrente nominale: 1 A

Corrente nominale: 1 A

Collegamento: A pressione

Colore: Beige

Materiale: PA

Codice articolo produttore: 17030771201

Contenuto: 1 pz.

Materiale di contatto: Lega di rame

Tipo: 17 03 077 1201

Resistività di massa: 20 mΩ

Resistenza isolamento: 109 Ω

: Other

: 77

: Other

: -55-125 °C

: Other

: Press-in connection

: Other

: 2 mm

: 7

: 1.4 mm

: 2 mm

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Documenti & Download

Scheda tecnica

Scheda tecnica 3001109 HARTING 17030771201 Connettore maschio Numero di righe 7 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3001109 HARTING 17030771201 Connettore maschio Numero di righe 7 1 pz.

Descrizione

Barra di taglio, collegamento a pressione, corrente nominale: 1 A, contatti: 77, dritta, lega di rame, metallo prezioso su entrambi i lati, lato collegamento Ni

Testo tradotto automaticamente

Descrizione

Barra di taglio, collegamento a pressione, corrente nominale: 1 A, contatti: 77, dritta, lega di rame, metallo prezioso su entrambi i lati, lato collegamento Ni
